Reinigung und Wartung

Manuelle Hubblockierung

Typ 2371-11
Vgl. „Hubblockierung für CIP- oder
SIP-Betrieb", Seite 8.
Vorgehensweise
1. Stellbolzen (13) der Hubblockierung
mit Kontermutter (14) anstelle des
Schraubstopfens in die Einstellöff-
nung eindrehen.
− Das Stellbolzenende setzt sich dabei
auf den Kopf der Sollwertschraube
und hält den Kegel in Offenstellung.
Ein mechanischer Anschlag verhin-
dert ein Weiterdrehen und schützt
die Membran vor Überlast.
2. Mit der Kontermutter (14) die Positi-
on sichern.
− Bei komplett verdeckter Nut des
Stellbolzens ist die Hubblockierung
im Eingriff;
− Bei frei sichtbarer Nut ist sie ausge-
koppelt.
− Im ausgekoppelten Zustand wird die
Reglerfunktion nicht beeinträchtigt.
16
13
14
6
8
Manuelle Hubblockierung · Typ 2371-11
6 Sollwertschraube
7 Sollwertfedern
8 Antriebsgehäuse Typ 2371-11
13 Stellbolzen
14 Kontermutter

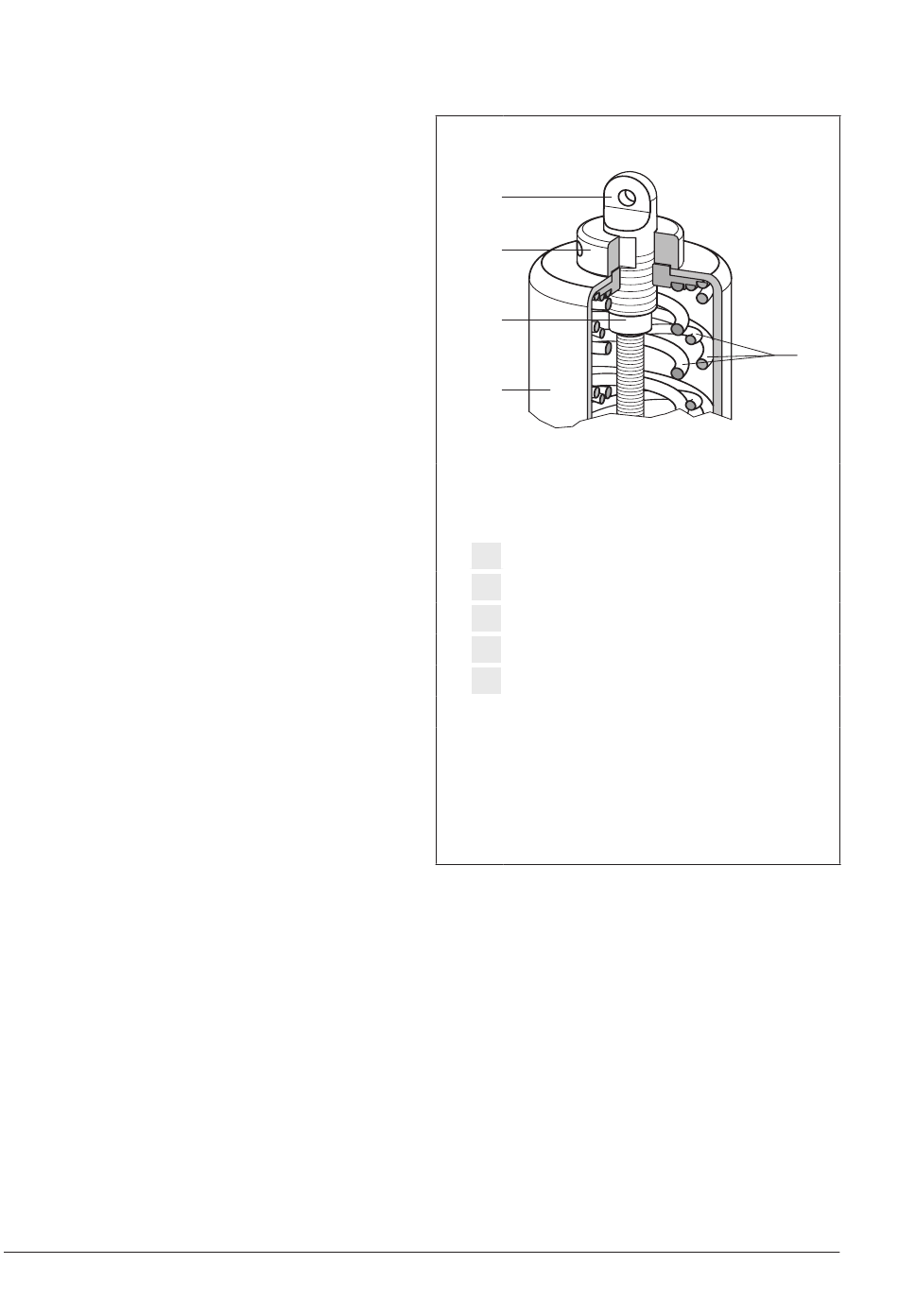

Bild 6: Manuelle Hubblockierung
