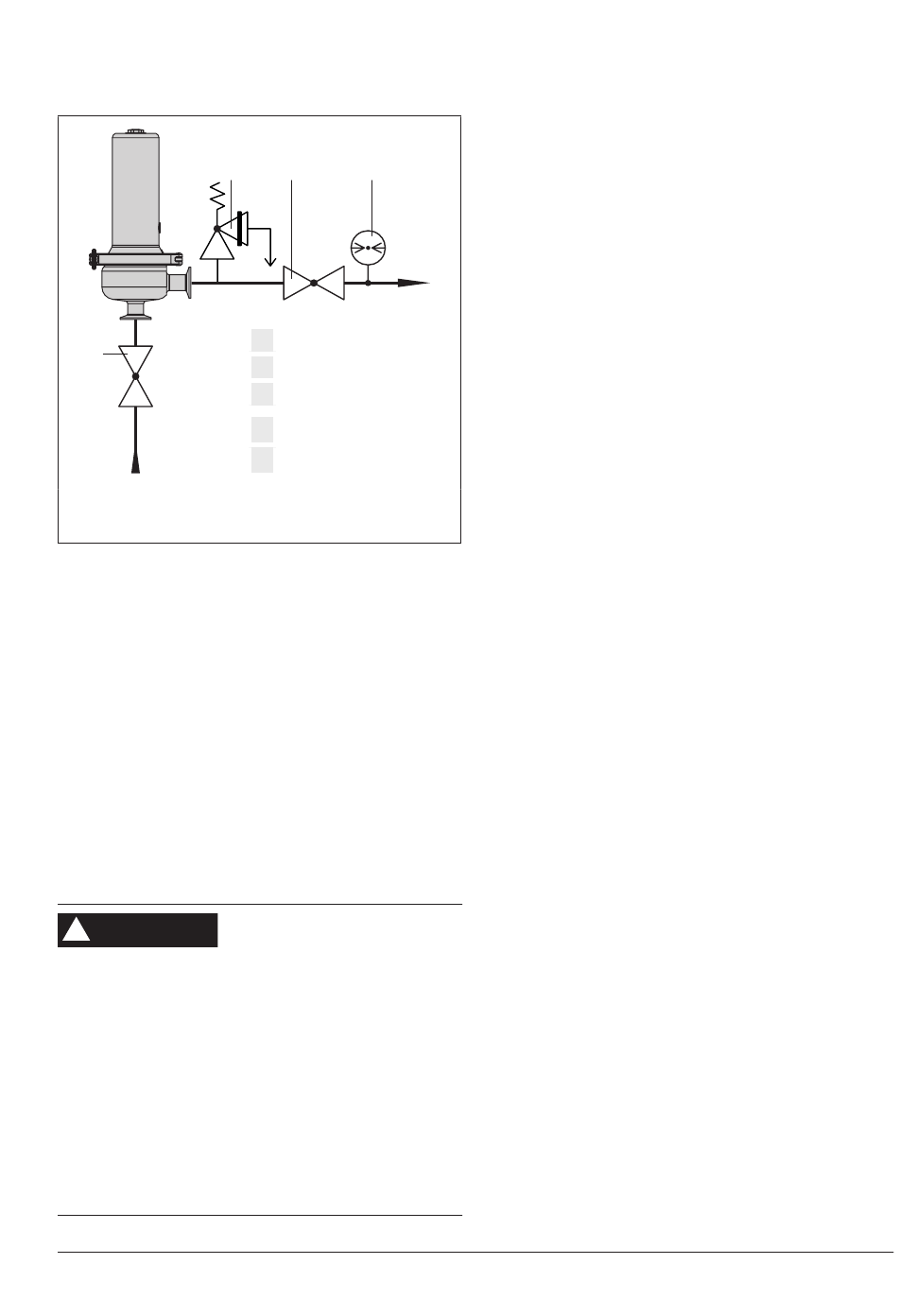

Einbauschema (Typ 2371-11)
Bild 3:

5.3 Sicherheitsventil

Druckminderer Typ 2371-10/-11 sind
keine Absperrorgane, die einen dichten
Ventilabschluss gewährleisten. Sie kön-
nen in der Schließstellung eine Leckrate
aufweisen (vgl. Kapitel 10, Seite 30).
Bei einer Anlage ohne Eigenverbrauch
kann somit der Ausgangsdruck p
auf den Eingangsdruck p
ansteigen.
! WARNUNG
Der zul. Druck im gesamten System darf
nicht überschritten werden. Nach dem
Regler muss eine entsprechende Sicher-
heitseinrichtung (z. B. Sicherheitsventil)
vorhanden sein. Der Druckminderer selbst
ist, sofern nicht anders angegeben, so ab-
zusichern, dass der angegebene Maximal-
druck von 10 bar/150 psi nicht überschrit-
ten wird.
EB 2640
1
2
p
2
1 Absperrventil
2 Manometer
3 Sicherheitsventil
p
Eingangsdruck
1
p
Ausgangsdruck
2
bis
2
des Reglers
1
Die jeweilige obere Grenze der zulässi-
gen Betriebsdaten für Temperatur und
Druck ist auf jedem Regler angegeben.

5.4 Leckleitungsanschluss

Bei toxischen oder gefährlichen Medien
kann an den Regler eine Leckleitung an-
geschlossen werden. Bei einem Defekt,
wie z. B. Membranbruch, wird darüber
das Regelmedium in einen sicheren Be-
reich abgeführt.
Der Leitungsdurchmesser ist dem An-
schluss am Regler anzupassen.
