- Seite 1 Druckregler ohne Hilfsenergie Druckminderer Typ 2405 Druckminderer Typ 2405 Einbau- und Bedienungsanleitung EB 2520 Ausgabe September 2015...
- Seite 2 Hinweise und ihre Bedeutung GEFAHR! ACHTUNG! Gefährliche Situationen, die zum Tod Sachschäden und Fehlfunktionen oder zu schweren Verletzungen führen Hinweis: WARNUNG! Informative Erläuterungen Situationen, die zum Tod oder zu schweren Verletzungen führen können Tipp: Praktische Empfehlungen EB 2520...
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise ..............4 Aufbau und Wirkungsweise ................5 Regelmedium, Einsatzbereich ................5 Einbau ......................7 Einbaulagen ....................7 Schmutzfänger....................7 Absperrventil ....................8 Manometer ....................8 Steuerleitung ....................8 Leckleitungsanschluss ...................10 Bedienung ....................10 Inbetriebnahme ....................10 Sollwert einstellen ..................10 Außerbetriebnahme ..................11 Wartung und Fehlerbehebung ..............11 Druckschwankungen ..................11 Typenschild ....................12 Service......................13 Abmessungen und Gewichte ................14 Technische Daten ..................16... -
Seite 4: Allgemeine Sicherheitshinweise
Auslegungskriterien nicht überschreiten. − Für Schäden, die durch äußere Kräfte oder andere äußere Einwirkungen entstehen, ist SAMSON nicht verantwortlich! − Gefährdungen, die am Regler vom Durchflussmedium, dem Betriebsdruck und von beweglichen Teilen ausgehen können, sind durch geeignete Maß- nahmen zu verhindern. -
Seite 5: Aufbau Und Wirkungsweise

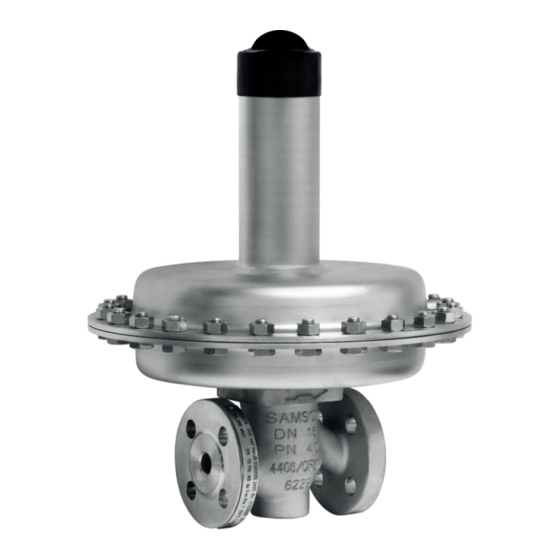

2.1 Regelmedium, Einsatzbe- reich Vgl. hierzu Bild 1 auf Seite 6. Der Regler wird in Pfeilrichtung durchströmt. Druckminderer Typ 2405 zur Regelung gas- Die Stellung des Ventilkegels (3) beeinflusst förmiger Medien im Temperaturbereich –20 dabei den Durchfluss über die zwischen Ke- bis +60 °C (0 bis +150 °C) · Sollwerte von... - Seite 6 7 Sollwertfeder 2 Sitz 8 Sollwertsteller (Stellschraube SW 27) 3 Kegel 9 Steuerleitungsanschluss, Anschlussstutzen G ¼ 4 Kegelstange 10 Entlastungsmembran 5 Membranteller mit Stellmembran 11 Leckleitungsanschluss (Sonderausführung), An- schlussstutzen G ¼ 6 Antriebsgehäuse 12 Abdeckkappe Bild 1: Aufbau und Wirkungsweise, Druckminderer Typ 2405 EB 2520...
-
Seite 7: Einbau
Seite. Reglers mit sauberer Druckluft ausblasen. − Vor dem Regler einen Schmutzfänger Hinweis: (z. B. SAMSON Typ 2 NI) einbauen (vgl. In dieser Einbaulage sind Regelab- Kapitel 3.2, Seite 7). weichungen möglich. − Regler spannungsfrei einbauen. Falls er- forderlich, die Rohrleitung in der Nähe −... -
Seite 8: Absperrventil
Einbau tung – nach unten hängen. Zum evtl. Ausbau Wenn möglich, den Abgriff in eine Rohrer- des Siebs muss genügend Platz vorhanden weiterung legen. sein. Einbauten, die Strömungsturbulenzen erzeu- gen wie z. B. Drosselstellen, Bögen, Krüm- Hinweis: mungen oder Abzweige müssen ebenfalls Schmutzfänger in regelmäßigen Ab- ausreichend weit –... - Seite 9 Einbau ~10 % Gefälle zur Druckent- min. 5 x DN nahme min. 6 x DN min. 12 x DN ~10 % Gefälle zur Druckentnahme 1 Absperrventil Hinweis: 2 Manometer Ist das zu regelnde Gas feucht, kann sich in der gasführenden 3 Schmutzfänger Steuerleitung –...
-
Seite 10: Leckleitungsanschluss
Bedienung 3.6 Leckleitungsanschluss 4.2 Sollwert einstellen In Sonderausführung werden die Regler mit Im Auslieferungszustand ist kein definierter Leckleitungsanschluss geliefert. Dazu ist der Drucksollwert eingestellt. Die Sollwertfeder Zugang zur Sollwerteinstellung mit einer ist entspannt. Der Sollwert muss bei der In- Kappe abgedichtet. betriebnahme der Anlage angepasst wer- den. -
Seite 11: Außerbetriebnahme
Wartung und Fehlerbehebung 5 Wartung und Fehlerbehe- − Abdeckkappe (12) wieder aufsetzen. bung Das in der Anlage auf der Nachdruckseite eingebaute Manometer (vgl. Bild 1) ermög- Vgl. hierzu Bild 1 auf Seite 6. licht eine Kontrolle des eingestellten Soll- werts. Die Regler sind wartungsfrei, sie unterliegen aber, besonders an Sitz, Kegel und Stell- membran, natürlichem Verschleiß. -
Seite 12: Typenschild
7113 für A = 320 oder 160 cm². − Auslegungsdaten des Reglers überprü- fen. Falls erforderlich K -Wert, Sitz- oder Antriebsfläche ändern. Lassen sich die Störungen nicht beseitigen, mit SAMSON Kontakt aufnehmen (vgl. Kapi- tel 7, Seite 13). 6 Typenschild SAMSON 2012 Erläuterungen 1 Typbezeichnung (2405) -
Seite 13: Service
Bei Auftreten von Funktionsstörungen oder einem Defekt kann der After Sales Service von SAMSON zur Unterstützung hinzugezogen werden. E-Mail Adresse: aftersalesservice@samson.de Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen finden Sie im Internet unter u samson.de, in einem SAMSON-Produktkatalog oder auf der Rückseite dieser EB. -
Seite 14: Abmessungen Und Gewichte
Abmessungen und Gewichte 8 Abmessungen und Gewichte DN 15 bis 25 DN 32 bis 50 ØD ØD Steuerleitungsanschluss G ¼ Steuerleitungsanschluss G ¼, für für A = 640 und 1200 cm² A = 40, 80, 160 und 320 cm² Der Steuerleitungsanschluss ist in der Darstellung um 90° in die Ansichtsebene gedreht. Standardmä- ßig ist der Anschluss auf der dem Durchflussrichtungspfeil gegenüberliegenden Seite. - Seite 15 Abmessungen und Gewichte Tabelle 1: Maße in mm und Gewichte in kg Nennweite DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 Baulänge L 130 mm 150 mm 160 mm 180 mm 200 mm 230 mm Ventil übrige Werkstoffe 55 mm 72 mm Höhe H3 Schmiedestahl 53 mm – 70 mm – 92 mm 98 mm Sollwertbereich Abmessungen · Ventil mit Antrieb Bauhöhe H...
-
Seite 16: Technische Daten
Technische Daten 9 Technische Daten Tabelle 2: Technische Daten DN 32 bis Nennweite DN 15 DN 20 DN 25 Nenndruck (Ventil) PN 16 · PN 25 · PN 40 0,016 · 0,04 0,016 · 0,04 0,016 · 0,04 0,1 · 0,25 1,6 · 2,5 · 4 0,1 · 0,25 0,1 · 0,25 -Werte 0,4 · 1 · 1,6 6,3 · 8 · 16 0,4 · 1 · 1,6 0,4 · 1 · 1,6 2,5 · 4 · 6,3 20 · 32 2,5 · 4 2,5 · 4 · 6,3 Max. zulässiger Vordruck 10 bar · 12 bar Max. zulässiger Temperaturbereich (Mediumstempera- –20 bis +60 °C (0 bis 150 °C) tur) Leckage-Klasse nach DIN EN 60534-4... - Seite 17 EB 2520...
