Sollwert · Typ 2371-10; Betrieb; Außerbetriebnahme - Samson 2371 Einbau- Und Bedienungsanleitung

Bedienung
6.2.2 Sollwert · Typ 2371-10
Pneumatische Sollwerteinstellung ∙ vgl.
Bild 1, Seite 7.
Vorgehensweise
1. Über den Anschluss G ¼ die externe
Sollwertdruck-Leitung anschließen.
Max. Druck p
C
2. Den Sollwertdruck p
dass der gewünschte Drucksollwert
erreicht wird und konstant bleibt.
Den Druck nach dem Regler mit einem
Manometer erfassen und beobachten
(vgl. Bild 3, Seite 11).
Übersteigt der Ausgangsdruck p
eingestellten Drucksollwert, dann
schließt das Ventil.

6.3 Betrieb

Ein richtig ausgelegter Druckminderer
Typ 2371-10/-11 arbeitet in seinem Re-
gelbereich selbsttätig.
SAMSON empfiehlt, nach jeder neuen
Inbetriebnahme die korrekte Funktion
des Reglers zu prüfen und evtl. auf die
neuen Betriebsbedingungen anzupas-
sen.
6.4 Außerbetriebnahme
Zuerst das Absperrventil auf der Vor-
druckseite und dann auf der Ausgangs-
druckseite schließen.
14
= 8 bar.
so einstellen,
C
den
2
Info
Bei einem möglichen Ausbau des Reglers
darauf achten, dass das entsprechende
Anlagenteil drucklos gemacht und je nach
Medium auch entleert ist

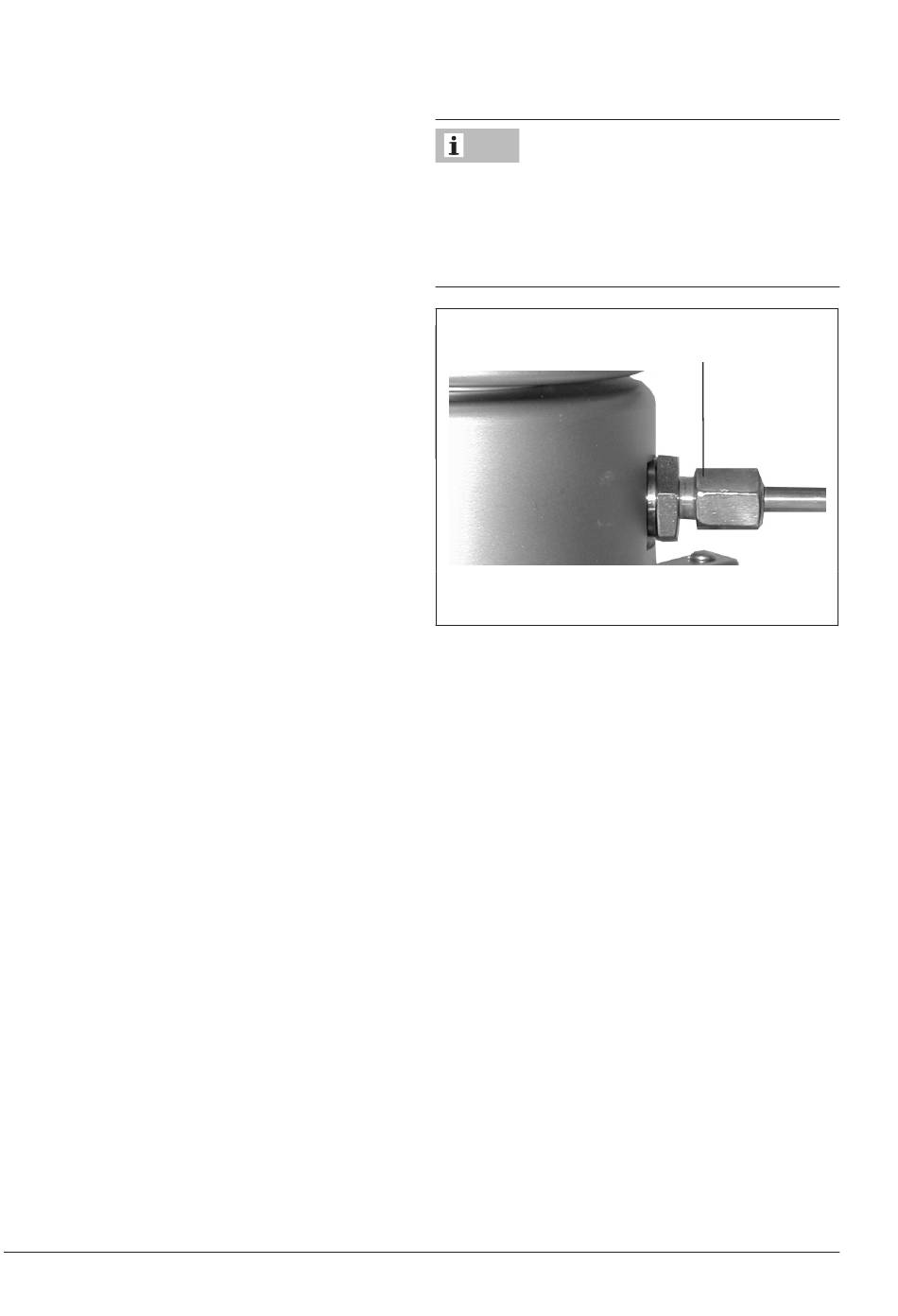

Anschluss G ¼ der Sollwert-Drucklei-
tung seitlich an der Druckeinheit
Pneumatische Sollwerteinstellung
Bild 5:
EB 2640
