Samson 2403 Einbau- Und Bedienungsanleitung
Sicherheitstemperaturwächter
Vorschau ausblenden
Andere Handbücher für 2403:
- Einbau- und bedienungsanleitung (32 Seiten) ,
- Einbau- und bedienungsanleitung (4 Seiten)
Verwandte Anleitungen für Samson 2403
Inhaltszusammenfassung für Samson 2403

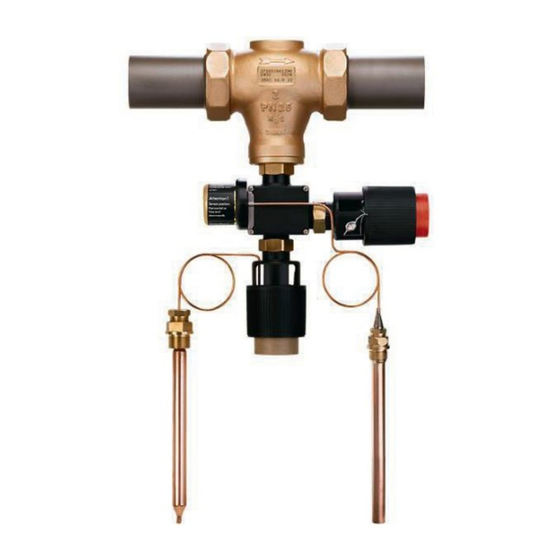

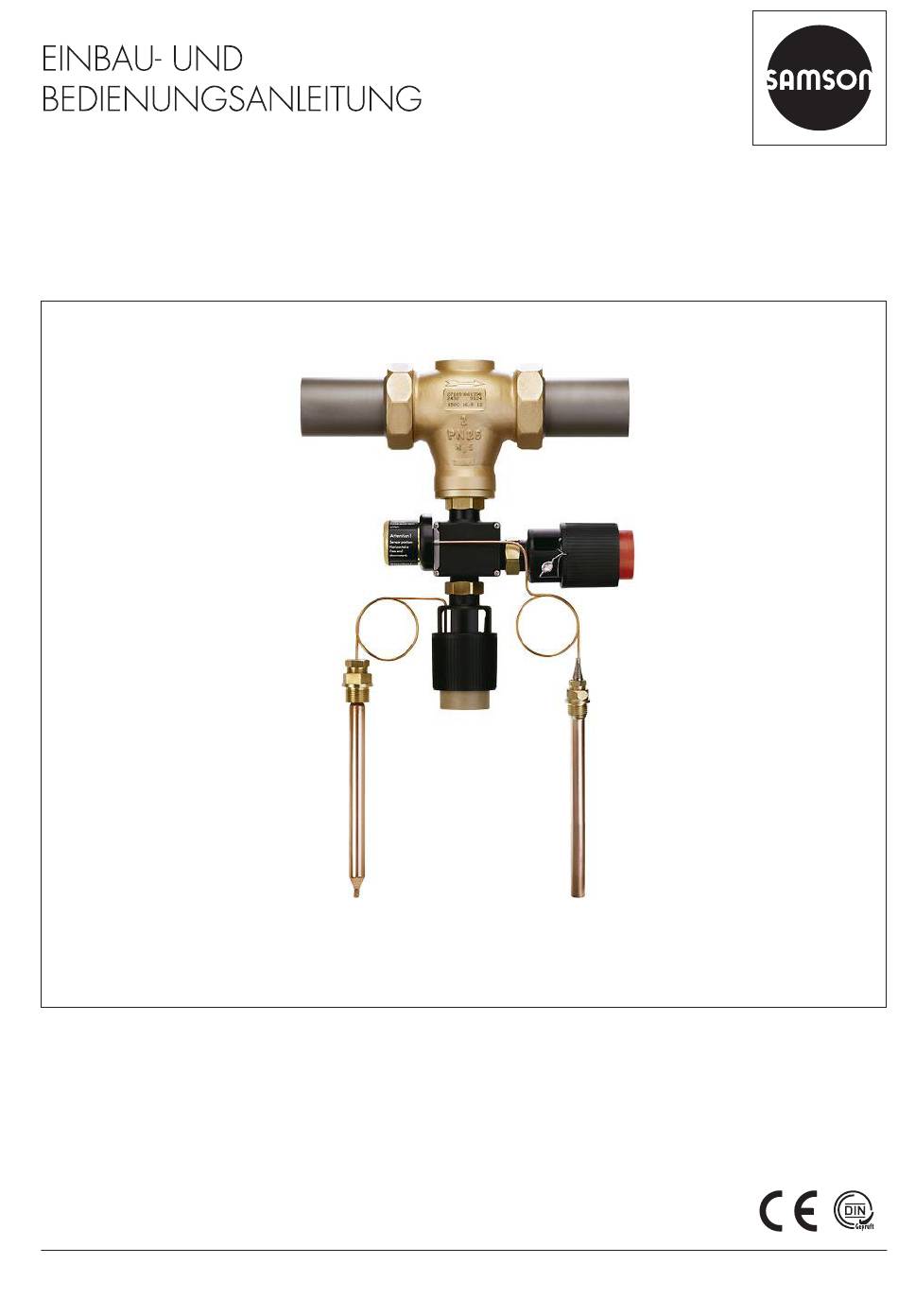

- Seite 1 EB 2183 Originalanleitung TR/STW Typ 2432/2430/2403 Sicherheitstemperaturwächter (STW) Typ 2403 Temperaturregler ohne Hilfsenergie Ausgabe Mai 2023...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Schutzmaßnahmen ...........4 Hinweise zu möglichen Personenschäden ............8 Hinweise zu möglichen Sachschäden ...............9 Kennzeichnungen am Gerät .................10 Werkstoffkennzeichnung ................10 Aufbau und Wirkungsweise .................11 Technische Daten ..................13 Regelmedium, Einsatzbereich ................13 Vorbereitende Maßnahmen .................19 Auspacken ....................19 Heben und Transportieren ................19 Lagern ......................19 Montage vorbereiten ..................20 Montage und Inbetriebnahme ..............20... -
Seite 4: Sicherheitshinweise Und Schutzmaßnahmen
Ausbildung, ihrer Kenntnisse und Erfahrungen sowie der Kenntnis der einschlägigen Normen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können. Persönliche Schutzausrüstung SAMSON empfiehlt, sich über die vom eingesetzten Medium ausgehenden Gefahren zu in- formieren, z. B. anhand der u GESTIS-Stoffdatenbank. EB 2183... - Seite 5 Gefährdungsbeurteilung ermittelt werden und durch ent- sprechende Betriebsanweisungen des Betreibers vermeidbar gemacht werden. Darüber hinaus empfiehlt SAMSON, sich über die vom eingesetzten Medium ausgehenden Gefahren zu informieren, z. B. anhand der u GESTIS-Stoffdatenbank. Î Technische Schutzmaßnahmen zur Handhabung sowie zum Brand- und Explosionsschutz beachten.
- Seite 6 Grenzwerte für das Produkt nicht über- oder unterschritten werden. Das gilt auch für An- und Abfahrprozesse. An- und Abfahrprozesse sind Teil der Betreiberprozesse und als solche nicht Bestandteil der vorliegenden Einbau- und Bedienungsanleitungen. SAMSON kann zu diesen Prozessen keine Aussagen treffen, da die operativen Details (z. B. Differenzdrücke und Temperaturen) individuell unterschiedlich und nur dem Betreiber bekannt sind.
- Seite 7 Schmutzfänger Typ 1 NI z. B. u EB 1010 z. B. Schmutzfänger Typ 2 NI u EB 1015 Sowie alle Einbau- und Bedienungsanleitungen der Komponenten, an die der Sicherheitstem- peraturwächter Typ 2403 angebaut wurde (Ventil). − Typenblatt für … z. B. Zubehör · Doppelanschluss/Handverstellung/Isolierzwischenstück u T 2176 z. B. Typgeprüfte Sicherheitseinrichtungen u T 2181 − Einbau- und Bedienungsanleitungen und Typenblätter für zusätzliche Einbauten (z. B.
-
Seite 8: Hinweise Zu Möglichen Personenschäden
Î Bauteile und Rohrleitungen abkühlen lassen oder erwärmen. Î Schutzkleidung und Schutzhandschuhe tragen. Schädigung der Gesundheit im Zusammenhang mit der REACH-Verordnung! Falls ein SAMSON-Gerät einen Stoff enthält, der auf der Kandidatenliste besonders besorgniserregender Stoffe der REACH-Verordnung steht, kennzeichnet SAMSON die- sen Sachverhalt im Lieferschein. -
Seite 9: Hinweise Zu Möglichen Sachschäden
Î Sicherheitstemperaturbegrenzer nicht in seine Komponenten zerlegen. Î Nur erlaubte Tätigkeiten am Sicherheitstemperaturbegrenzer durchführen. Î Zum Austausch von Ersatzteilen After Sales Service von SAMSON kontaktieren. Beschädigung des Ventils und Leckagen durch zu hohe oder zu niedrige Anzugsmo- mente! Die Bauteile des Ventils müssen mit bestimmten Drehmomenten angezogen werden. -
Seite 10: Kennzeichnungen Am Gerät
6 Nenndruck (Ventil) 7 Max. zul. Differenzdruck ∆p Bild 1: Typenschild 2.1 Werkstoffkennzeichnung Der Werkstoff kann unter Angabe der Mate- rialnummer bei SAMSON erfragt werden. Diese wird auf dem Typenschild unter „Mat.- No“ (Pos. 2) angegeben. Details zum Typenschild vgl. Bild 1. EB 2183... -
Seite 11: Aufbau Und Wirkungsweise
Wenn die eingestellte Grenztemperatur er- reicht wird, schließt der Sicherheitstempera- Der Sicherheitstemperaturwächter (STW) turwächter das angebaute Ventil. Der Sicher- Typ 2403 mit Ventil arbeitet ohne Hilfsener- heitstemperaturwächter stellt sich selbsttätig gie und weist die in DIN EN 14597 aufge- zurück, wenn die Temperatur um ca. 5 K un- führte erweiterte Sicherheit auf. - Seite 12 2 Sitz 9 Temperaturfühler 3 Kegel 10 Arbeitskörper 4 Kegelstange 11 Arbeitskörperstift 5 Ventilfeder 12 Drehknopf zur Grenzwerteinstellung 6 Überwurfmutter 13 Plombierbohrung Sicherheitstemperaturwächter (STW) 14 Anbaustelle für Regelthermostat Typ 2430 Typ 2403 20 Regelthermostat Typ 2430 (optional) Bild 2: Aufbau und Wirkungsweise (TR/STW) EB 2183...
-
Seite 13: Technische Daten
− Einbau- und Bedienungsanleitung für den Sicherheitstemperaturbegrenzer, z. B. Der Sicherheitstemperaturwächter (STW) u EB 2185 Typ 2403 mit Ventil arbeitet ohne Hilfsener- gie und weist die in DIN EN 14597 aufge- führte erweiterte Sicherheit auf. Das Ventil Maße und Gewichte wird nicht nur bei Erreichen des eingestellten Tabelle 2 und Tabelle 3 geben einen Über-... - Seite 14 Aufbau und Wirkungsweise Tabelle 1: Technische Daten · Alle Drücke als Überdruck Sicherheitstemperaturwächter Typ 2403 Anschluss M32 x 1,5 Einstellbereich des Grenzwerts 60 bis 75 °C · 75 bis 100 °C Zul. Umgebungstemperatur max. 50 °C Zul. Temperatur am Fühler 25 K über dem eingestellten Grenzwert Zul. Druck am Fühler 25 bar Verbindungsrohrlänge 5 m Konformität...
- Seite 15 Aufbau und Wirkungsweise Tabelle 2.2 Typ 2431/2403 · Typ 2433/2403 · Typ 2435/2403 · Typ 2436/2403 Anschlussgröße G ½ G ¾ G 1 Baulänge Typ 2431/2403 Typ 2433/2403 Typ 2435/2403 Typ 2436/2403 Tabelle 3: Gewichte in kg Tabelle 3.1 Typ 2432/2403 · Typ 2433/2403 · Typ 2436/2403 · Typ 2437/2403 Nennweite mit Anschweißenden Typ 2432/2403 ca. kg mit Anschraubenden mit Flanschen 11,6 mit Anschweißenden Typ 2433/2403 ca. kg mit Anschraubenden mit Flanschen mit Anschweißenden...
- Seite 16 Aufbau und Wirkungsweise Maßbilder Sicherheitstemperaturwächter (STW) Typ 2431/2403 · Typ 2435/2403 Typ 2433/2403 · Ausführung mit Innengewinde Typ 2432/2403 · Typ 2436/2403 Typ 2433/2403 · Ausführung mit Anschweißenden Bild 3: Maßbilder EB 2183...
- Seite 17 Aufbau und Wirkungsweise Maßbilder Sicherheitstemperaturwächter (STW) Typ 2436/2403 · G ½ bis 1 Typ 2433/2403 Ausführung mit Anschraubenden G ½ Ø12 Typ 2433/2403 · Ausführung mit Flanschen Bild 4: Maßbilder EB 2183...
- Seite 18 Aufbau und Wirkungsweise Maßbilder Temperaturregler mit Sicherheitstemperaturwächter (TR/STW) M32 x 1.5 SW 36 M32 x 1.5 SW 22 SW 17 G ½ Ø12 Typ 243 … /2430/2403 Bild 5: Maßbilder EB 2183...
-
Seite 19: Vorbereitende Maßnahmen
Beschädigungen am Sicherheitstemperatur- wächter durch unsachgemäße Lagerung! − Lagerbedingungen einhalten. − Längere Lagerung vermeiden. − Bei abweichenden Lagerbedingungen und längerer Lagerung Rücksprache mit SAMSON halten. Info SAMSON empfiehlt, bei längerer Lagerung das Gerät und die Lagerbedingungen regel- mäßig zu prüfen. EB 2183... -
Seite 20: Montage Vorbereiten
Verbindung mit einem Ventil in die Auf Anfrage stellt der After Sales Service ei- Anlage eingebaut. Der Sicherheitstempera- ne umfassende Anweisung zur Lagerung zur turwächter Typ 2403 kann vor oder nach Verfügung. dem Einbau des zugehörigen Ventils mit dem Ventilgehäuse verschraubt werden. -
Seite 21: Zusätzliche Einbauten
Ein im Vorlauf eingebauter Schmutzfänger mit kann der Durchfluss der Anlage zu Reini- hält vom Messmedium mitgeführte Fremdkör- gungs- und Wartungsarbeiten und bei län- per und Schmutzpartikel zurück. SAMSON geren Betriebspausen abgestellt werden. bietet dazu z. B. den Schmutzfänger Thermometer Typ 1 NI an (vgl. u T 1010). -
Seite 22: Ventil In Die Rohrleitung Einbauen
Montage und Inbetriebnahme 5.4 Ventil in die Rohrleitung 5.4.2 Temperaturfühler einbauen einbauen Einbaulage 5.4.1 Einbaubedingungen Die Einbaulage des Temperaturfühlers hängt − Bei der Wahl der Einbaustelle darauf von der Ausführung des Fühlers ab: achten, dass der Regler nach Fertigstel- Fühler waagerecht oder Fühlerspitze nach lung der Anlage leicht zugänglich bleibt. - Seite 23 G ½ Innengewinde einschweißen. len. Der kleinste Biegeradius beträgt dabei Î Sicherstellen, dass der Fühler des 50 mm. Typs 2403 fast vollständig vom zu über- wachenden Medium umströmt wird, vgl. − Zulässige Umgebungstemperatur von Bild 7. max. 50 °C über die gesamte Länge des Î...
-
Seite 24: Inbetriebnahme
Montage und Inbetriebnahme 5.5 Inbetriebnahme Î Bei der Inbetriebnahme die Anlage mit dem Messmedium langsam befüllen. Bei der Inbetriebnahme die Anlage mit dem Nach dem Anbau an das Ventil kann der Si- Messmedium langsam befüllen. cherheitstemperaturwächter in Betrieb ge- nommen werden. WARNUNG Verbrennungsgefahr durch heiße oder kalte 5.5.1... -
Seite 25: Bedienung
Angabe der Grenzwertänderung pro 1. Ggf. Regelthermostat Typ 2430 ab- Umdrehung geschehen. Bei Erreichen der schrauben. Grenztemperatur muss der Sicherheitstempe- raturwächter Typ 2403 das Ventil vollständig 2. Die gewünschte Grenztemperatur durch schließen (Leckrate 0,05 % des K -Werts). Drehen des schwarzen Drehknopfs (12, vgl. -
Seite 26: Feinjustierung Der Grenztemperatur
Bedienung 6.2 Feinjustierung der − Bauteile und Rohrleitungen abkühlen las- sen oder erwärmen. Grenztemperatur − Schutzkleidung und Schutzhandschuhe tra- gen. GEFAHR Berstgefahr des Druckgeräts! Soll eine Feinjustierung des Sicherheitstem- Ventile und Rohrleitungen sind Druckgeräte. peraturwächters durchgeführt werden oder Jedes unsachgemäße Öffnen kann zum Zer- ist eine Abweichung des Grenzwerts vorhan- bersten von Ventilbauteilen führen. -
Seite 27: Instandhaltung
Wiederherstellung der Funktion er- möglicht. Für eine mögliche Reparatur ist Info ggf. Sonderwerkzeug erforderlich. Das Gerät wurde von SAMSON vor Auslie- ferung geprüft. Abhängig von den Einsatzbedingungen − Mit der Durchführung nicht beschriebener muss das Ventil in bestimmten Intervallen ge- Instandhaltungs- und Reparaturarbeiten prüft werden, um bereits vor möglichen Stö-... -
Seite 28: Außerbetriebnahme Und Demontage
Außerbetriebnahme und Demontage Tabelle 5: Fehlersuche und Fehlerbeseitigung Fehler Mögliche Ursache Abhilfe Die am Regelthermostaten eingestellte Temperatur erreicht die eingestellte Regelthermostat defekt. Î Regelthermostat austauschen. Grenztemperatur. Fremdkörper blockiert den Î Fremdkörper entfernen. Temperatur überschreitet den Ventilkegel. Î Beschädigte Teile austauschen. eingestellten Grenzwert. Ventilgarnitur ist verschlissen. -
Seite 29: Außer Betrieb Nehmen
Hausmüll zuführen. 9.1 Außer Betrieb nehmen Info Um den Sicherheitstemperaturwächter für Auf Anfrage stellt SAMSON einen Recy- die Demontage außer Betrieb zu nehmen, clingpass nach PAS 1049 für das Ge- folgende Schritte ausführen: rät zur Verfügung. Bitte wenden Sie sich 1. -
Seite 30: Anhang
Die EU-Konformitätserklärungen stehen auf aftersalesservice@samsongroup.com den nachfolgenden Seiten zur Verfügung. erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter u www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol-... - Seite 31 Frankfurt am Main, 01. Dezember 2022 ppa. Norbert Tollas i.V. Peter Scheermesser Senior Vice President Director Global Operations Product Maintenance & Engineered Products Revision 05 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · 60314 Frankfurt am Main Seite 1 von 1 EB 2183...
- Seite 32 EB 2183 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
