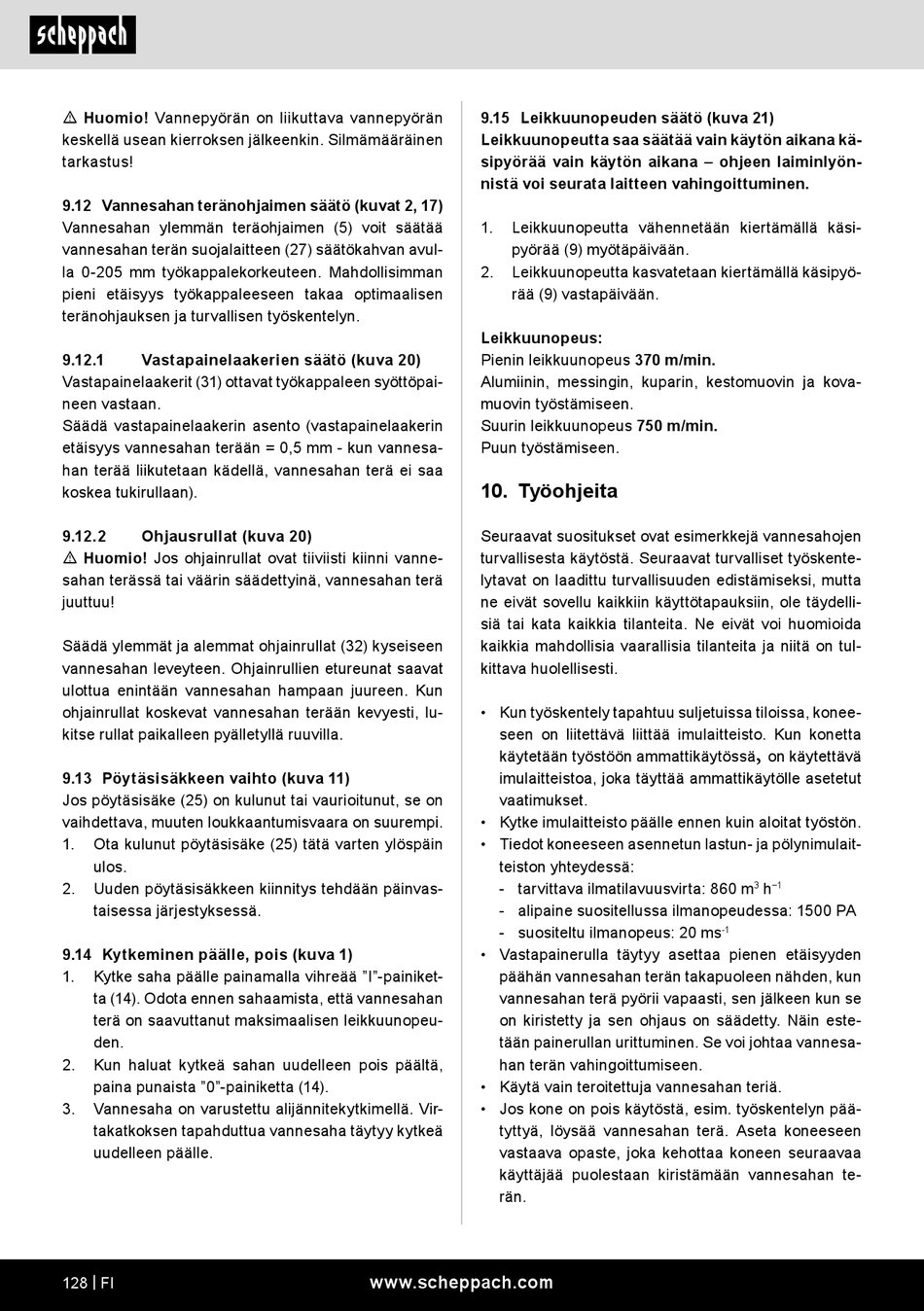

m Huomio! Vannepyörän on liikuttava vannepyörän
keskellä usean kierroksen jälkeenkin. Silmämääräinen
tarkastus!
9.12 Vannesahan teränohjaimen säätö (kuvat 2, 17)
Vannesahan ylemmän teräohjaimen (5) voit säätää
vannesahan terän suojalaitteen (27) säätökahvan avul-
la 0-205 mm työkappalekorkeuteen. Mahdollisimman
pieni etäisyys työkappaleeseen takaa optimaalisen
teränohjauksen ja turvallisen työskentelyn.
9.12.1 Vastapainelaakerien säätö (kuva 20)
Vastapainelaakerit (31) ottavat työkappaleen syöttöpai-
neen vastaan.
Säädä vastapainelaakerin asento (vastapainelaakerin
etäisyys vannesahan terään = 0,5 mm - kun vannesa-
han terää liikutetaan kädellä, vannesahan terä ei saa
koskea tukirullaan).
9.12.2 Ohjausrullat (kuva 20)
m Huomio! Jos ohjainrullat ovat tiiviisti kiinni vanne-
sahan terässä tai väärin säädettyinä, vannesahan terä
juuttuu!
Säädä ylemmät ja alemmat ohjainrullat (32) kyseiseen
vannesahan leveyteen. Ohjainrullien etureunat saavat
ulottua enintään vannesahan hampaan juureen. Kun
ohjainrullat koskevat vannesahan terään kevyesti, lu-
kitse rullat paikalleen pyälletyllä ruuvilla.
9.13 Pöytäsisäkkeen vaihto (kuva 11)
Jos pöytäsisäke (25) on kulunut tai vaurioitunut, se on
vaihdettava, muuten loukkaantumisvaara on suurempi.
1. Ota kulunut pöytäsisäke (25) tätä varten ylöspäin
ulos.
2. Uuden pöytäsisäkkeen kiinnitys tehdään päinvas-
taisessa järjestyksessä.
9.14 Kytkeminen päälle, pois (kuva 1)
1. Kytke saha päälle painamalla vihreää "I"-painiket-
ta (14). Odota ennen sahaamista, että vannesahan
terä on saavuttanut maksimaalisen leikkuunopeu-
den.
2. Kun haluat kytkeä sahan uudelleen pois päältä,
paina punaista "0"-painiketta (14).
3. Vannesaha on varustettu alijännitekytkimellä. Vir-
takatkoksen tapahduttua vannesaha täytyy kytkeä
uudelleen päälle.
128 | FI
9.15 Leikkuunopeuden säätö (kuva 21)
Leikkuunopeutta saa säätää vain käytön aikana kä-
sipyörää vain käytön aikana – ohjeen laiminlyön-
nistä voi seurata laitteen vahingoittuminen.
1. Leikkuunopeutta vähennetään kiertämällä käsi-
pyörää (9) myötäpäivään.
2. Leikkuunopeutta kasvatetaan kiertämällä käsipyö-
rää (9) vastapäivään.
Leikkuunopeus:
Pienin leikkuunopeus 370 m/min.
Alumiinin, messingin, kuparin, kestomuovin ja kova-
muovin työstämiseen.
Suurin leikkuunopeus 750 m/min.
Puun työstämiseen.
10. Työohjeita
Seuraavat suositukset ovat esimerkkejä vannesahojen
turvallisesta käytöstä. Seuraavat turvalliset työskente-
lytavat on laadittu turvallisuuden edistämiseksi, mutta
ne eivät sovellu kaikkiin käyttötapauksiin, ole täydelli-
siä tai kata kaikkia tilanteita. Ne eivät voi huomioida
kaikkia mahdollisia vaarallisia tilanteita ja niitä on tul-
kittava huolellisesti.
• Kun työskentely tapahtuu suljetuissa tiloissa, konee-
seen on liitettävä liittää imulaitteisto. Kun konetta
käytetään työstöön ammattikäytössä
imulaitteistoa, joka täyttää ammattikäytölle asetetut
vaatimukset.
• Kytke imulaitteisto päälle ennen kuin aloitat työstön.
• Tiedot koneeseen asennetun lastun- ja pölynimulait-
teiston yhteydessä:
- tarvittava ilmatilavuusvirta: 860 m
- alipaine suositellussa ilmanopeudessa: 1500 PA
- suositeltu ilmanopeus: 20 ms
• Vastapainerulla täytyy asettaa pienen etäisyyden
päähän vannesahan terän takapuoleen nähden, kun
vannesahan terä pyörii vapaasti, sen jälkeen kun se
on kiristetty ja sen ohjaus on säädetty. Näin este-
tään painerullan urittuminen. Se voi johtaa vannesa-
han terän vahingoittumiseen.
• Käytä vain teroitettuja vannesahan teriä.
• Jos kone on pois käytöstä, esim. työskentelyn pää-
tyttyä, löysää vannesahan terä. Aseta koneeseen
vastaava opaste, joka kehottaa koneen seuraavaa
käyttäjää puolestaan kiristämään vannesahan te-
rän.
