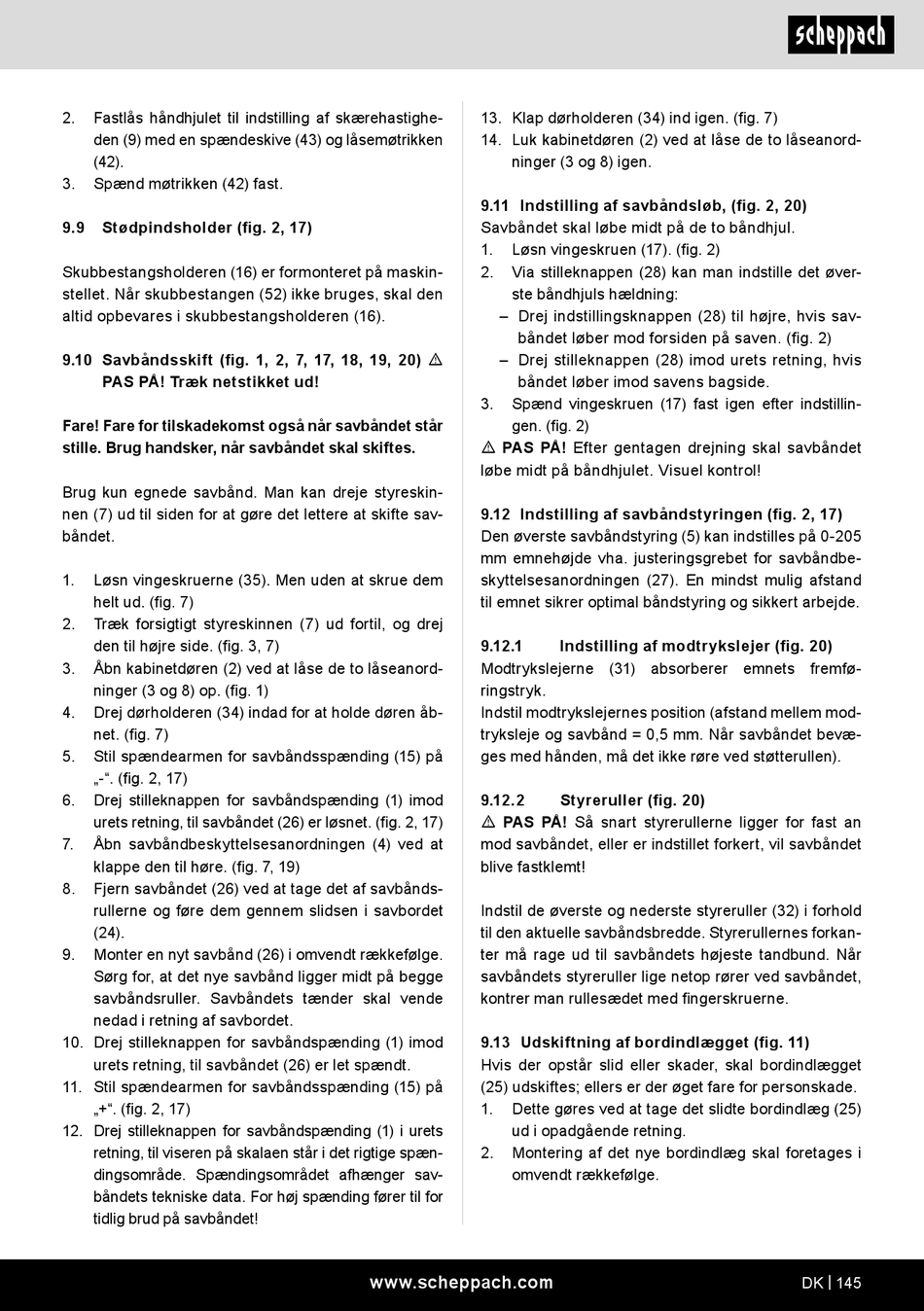

2. Fastlås håndhjulet til indstilling af skærehastighe-
den (9) med en spændeskive (43) og låsemøtrikken
(42).
3. Spænd møtrikken (42) fast.
9.9 Stødpindsholder (fig. 2, 17)
Skubbestangsholderen (16) er formonteret på maskin-
stellet. Når skubbestangen (52) ikke bruges, skal den
altid opbevares i skubbestangsholderen (16).
9.10 Savbåndsskift (fig. 1, 2, 7, 17, 18, 19, 20) m
PAS PÅ! Træk netstikket ud!
Fare! Fare for tilskadekomst også når savbåndet står
stille. Brug handsker, når savbåndet skal skiftes.
Brug kun egnede savbånd. Man kan dreje styreskin-
nen (7) ud til siden for at gøre det lettere at skifte sav-
båndet.
1. Løsn vingeskruerne (35). Men uden at skrue dem
helt ud. (fig. 7)
2. Træk forsigtigt styreskinnen (7) ud fortil, og drej
den til højre side. (fig. 3, 7)
3. Åbn kabinetdøren (2) ved at låse de to låseanord-
ninger (3 og 8) op. (fig. 1)
4. Drej dørholderen (34) indad for at holde døren åb-
net. (fig. 7)
5. Stil spændearmen for savbåndsspænding (15) på
„-". (fig. 2, 17)
6. Drej stilleknappen for savbåndspænding (1) imod
urets retning, til savbåndet (26) er løsnet. (fig. 2, 17)
7. Åbn savbåndbeskyttelsesanordningen (4) ved at
klappe den til høre. (fig. 7, 19)
8. Fjern savbåndet (26) ved at tage det af savbånds-
rullerne og føre dem gennem slidsen i savbordet
(24).
9. Monter en nyt savbånd (26) i omvendt rækkefølge.
Sørg for, at det nye savbånd ligger midt på begge
savbåndsruller. Savbåndets tænder skal vende
nedad i retning af savbordet.
10. Drej stilleknappen for savbåndspænding (1) imod
urets retning, til savbåndet (26) er let spændt.
11. Stil spændearmen for savbåndsspænding (15) på
„+". (fig. 2, 17)
12. Drej stilleknappen for savbåndspænding (1) i urets
retning, til viseren på skalaen står i det rigtige spæn-
dingsområde. Spændingsområdet afhænger sav-
båndets tekniske data. For høj spænding fører til for
tidlig brud på savbåndet!
13. Klap dørholderen (34) ind igen. (fig. 7)
14. Luk kabinetdøren (2) ved at låse de to låseanord-
ninger (3 og 8) igen.
9.11 Indstilling af savbåndsløb, (fig. 2, 20)
Savbåndet skal løbe midt på de to båndhjul.
1. Løsn vingeskruen (17). (fig. 2)
2. Via stilleknappen (28) kan man indstille det øver-
ste båndhjuls hældning:
– Drej indstillingsknappen (28) til højre, hvis sav-
båndet løber mod forsiden på saven. (fig. 2)
– Drej stilleknappen (28) imod urets retning, hvis
båndet løber imod savens bagside.
3. Spænd vingeskruen (17) fast igen efter indstillin-
gen. (fig. 2)
m PAS PÅ! Efter gentagen drejning skal savbåndet
løbe midt på båndhjulet. Visuel kontrol!
9.12 Indstilling af savbåndstyringen (fig. 2, 17)
Den øverste savbåndstyring (5) kan indstilles på 0-205
mm emnehøjde vha. justeringsgrebet for savbåndbe-
skyttelsesanordningen (27). En mindst mulig afstand
til emnet sikrer optimal båndstyring og sikkert arbejde.
9.12.1
Modtrykslejerne (31) absorberer emnets fremfø-
ringstryk.
Indstil modtrykslejernes position (afstand mellem mod-
tryksleje og savbånd = 0,5 mm. Når savbåndet bevæ-
ges med hånden, må det ikke røre ved støtterullen).
9.12.2
m PAS PÅ! Så snart styrerullerne ligger for fast an
mod savbåndet, eller er indstillet forkert, vil savbåndet
blive fastklemt!
Indstil de øverste og nederste styreruller (32) i forhold
til den aktuelle savbåndsbredde. Styrerullernes forkan-
ter må rage ud til savbåndets højeste tandbund. Når
savbåndets styreruller lige netop rører ved savbåndet,
kontrer man rullesædet med fingerskruerne.
9.13 Udskiftning af bordindlægget (fig. 11)
Hvis der opstår slid eller skader, skal bordindlægget
(25) udskiftes; ellers er der øget fare for personskade.
1. Dette gøres ved at tage det slidte bordindlæg (25)
ud i opadgående retning.
2. Montering af det nye bordindlæg skal foretages i
omvendt rækkefølge.
www.scheppach.com
Indstilling af modtrykslejer (fig. 20)
Styreruller (fig. 20)
