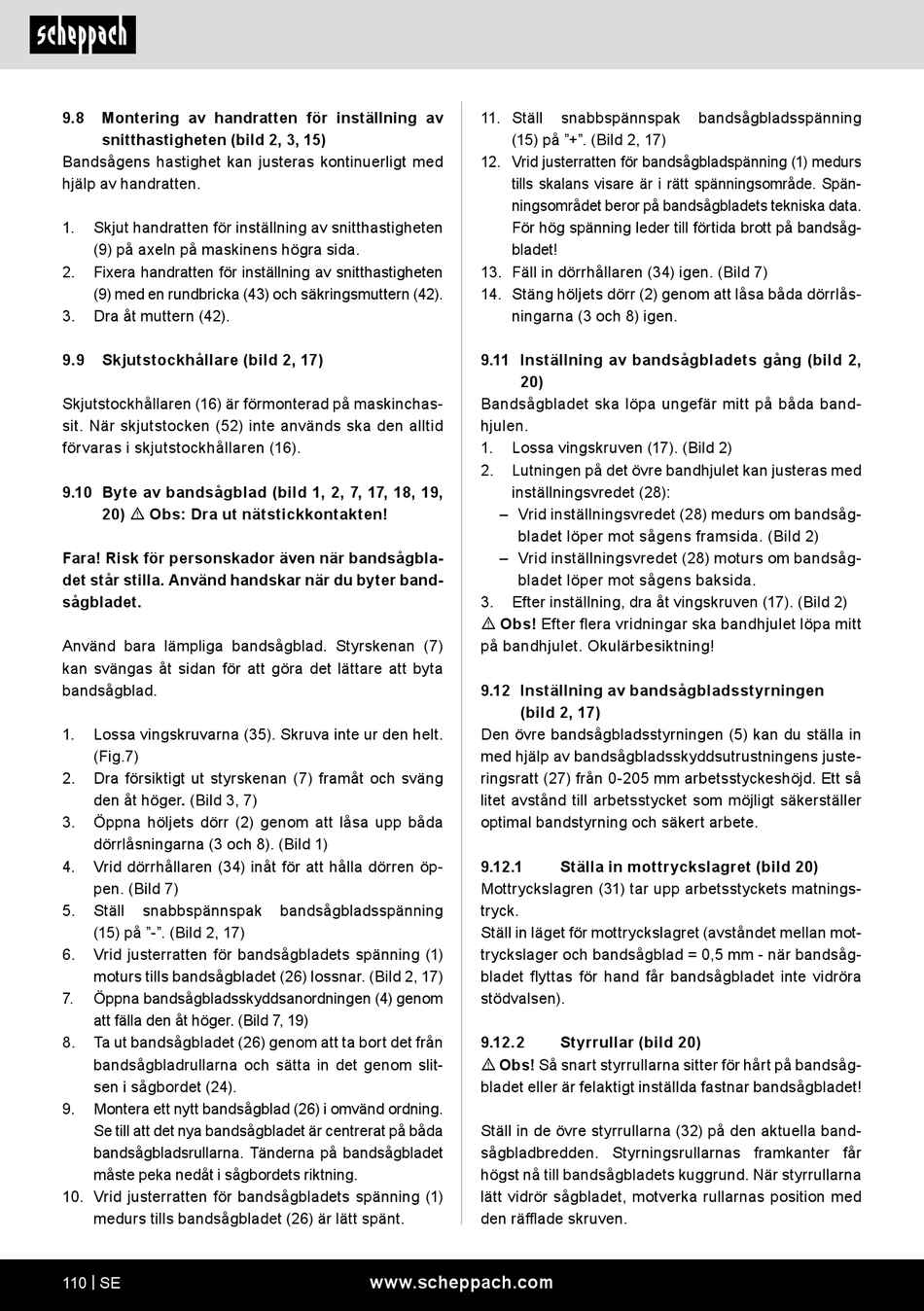

Scheppach BASA3 Originalbetriebsanleitung Seite 110

9.8 Montering av handratten för inställning av
snitthastigheten (bild 2, 3, 15)
Bandsågens hastighet kan justeras kontinuerligt med
hjälp av handratten.
1. Skjut handratten för inställning av snitthastigheten
(9) på axeln på maskinens högra sida.
2. Fixera handratten för inställning av snitthastigheten
(9) med en rundbricka (43) och säkringsmuttern (42).
3. Dra åt muttern (42).
9.9 Skjutstockhållare (bild 2, 17)
Skjutstockhållaren (16) är förmonterad på maskinchas-
sit. När skjutstocken (52) inte används ska den alltid
förvaras i skjutstockhållaren (16).
9.10 Byte av bandsågblad (bild 1, 2, 7, 17, 18, 19,
20) m Obs: Dra ut nätstickkontakten!
Fara! Risk för personskador även när bandsågbla-
det står stilla. Använd handskar när du byter band-
sågbladet.
Använd bara lämpliga bandsågblad. Styrskenan (7)
kan svängas åt sidan för att göra det lättare att byta
bandsågblad.
1. Lossa vingskruvarna (35). Skruva inte ur den helt.
(Fig.7)
2. Dra försiktigt ut styrskenan (7) framåt och sväng
den åt höger. (Bild 3, 7)
3. Öppna höljets dörr (2) genom att låsa upp båda
dörrlåsningarna (3 och 8). (Bild 1)
4. Vrid dörrhållaren (34) inåt för att hålla dörren öp-
pen. (Bild 7)
5. Ställ snabbspännspak
(15) på "-". (Bild 2, 17)
6. Vrid justerratten för bandsågbladets spänning (1)
moturs tills bandsågbladet (26) lossnar. (Bild 2, 17)
7. Öppna bandsågbladsskyddsanordningen (4) genom
att fälla den åt höger. (Bild 7, 19)
8. Ta ut bandsågbladet (26) genom att ta bort det från
bandsågbladrullarna och sätta in det genom slit-
sen i sågbordet (24).
9. Montera ett nytt bandsågblad (26) i omvänd ordning.
Se till att det nya bandsågbladet är centrerat på båda
bandsågbladsrullarna. Tänderna på bandsågbladet
måste peka nedåt i sågbordets riktning.
10. Vrid justerratten för bandsågbladets spänning (1)
medurs tills bandsågbladet (26) är lätt spänt.
110 | SE
bandsågbladsspänning
www.scheppach.com
11. Ställ snabbspännspak
(15) på "+". (Bild 2, 17)
12. Vrid justerratten för bandsågbladspänning (1) medurs
tills skalans visare är i rätt spänningsområde. Spän-
ningsområdet beror på bandsågbladets tekniska data.
För hög spänning leder till förtida brott på bandsåg-
bladet!
13. Fäll in dörrhållaren (34) igen. (Bild 7)
14. Stäng höljets dörr (2) genom att låsa båda dörrlås-
ningarna (3 och 8) igen.
9.11 Inställning av bandsågbladets gång (bild 2,
20)
Bandsågbladet ska löpa ungefär mitt på båda band-
hjulen.
1. Lossa vingskruven (17). (Bild 2)
2. Lutningen på det övre bandhjulet kan justeras med
inställningsvredet (28):
– Vrid inställningsvredet (28) medurs om bandsåg-
bladet löper mot sågens framsida. (Bild 2)
– Vrid inställningsvredet (28) moturs om bandsåg-
bladet löper mot sågens baksida.
3. Efter inställning, dra åt vingskruven (17). (Bild 2)
m Obs! Efter flera vridningar ska bandhjulet löpa mitt
på bandhjulet. Okulärbesiktning!
9.12 Inställning av bandsågbladsstyrningen
(bild 2, 17)
Den övre bandsågbladsstyrningen (5) kan du ställa in
med hjälp av bandsågbladsskyddsutrustningens juste-
ringsratt (27) från 0-205 mm arbetsstyckeshöjd. Ett så
litet avstånd till arbetsstycket som möjligt säkerställer
optimal bandstyrning och säkert arbete.
9.12.1 Ställa in mottryckslagret (bild 20)
Mottryckslagren (31) tar upp arbetsstyckets matnings-
tryck.
Ställ in läget för mottryckslagret (avståndet mellan mot-
tryckslager och bandsågblad = 0,5 mm - när bandsåg-
bladet flyttas för hand får bandsågbladet inte vidröra
stödvalsen).
9.12.2 Styrrullar (bild 20)
m Obs! Så snart styrrullarna sitter för hårt på bandsåg-
bladet eller är felaktigt inställda fastnar bandsågbladet!
Ställ in de övre styrrullarna (32) på den aktuella band-
sågbladbredden. Styrningsrullarnas framkanter får
högst nå till bandsågbladets kuggrund. När styrrullarna
lätt vidrör sågbladet, motverka rullarnas position med
den räfflade skruven.
