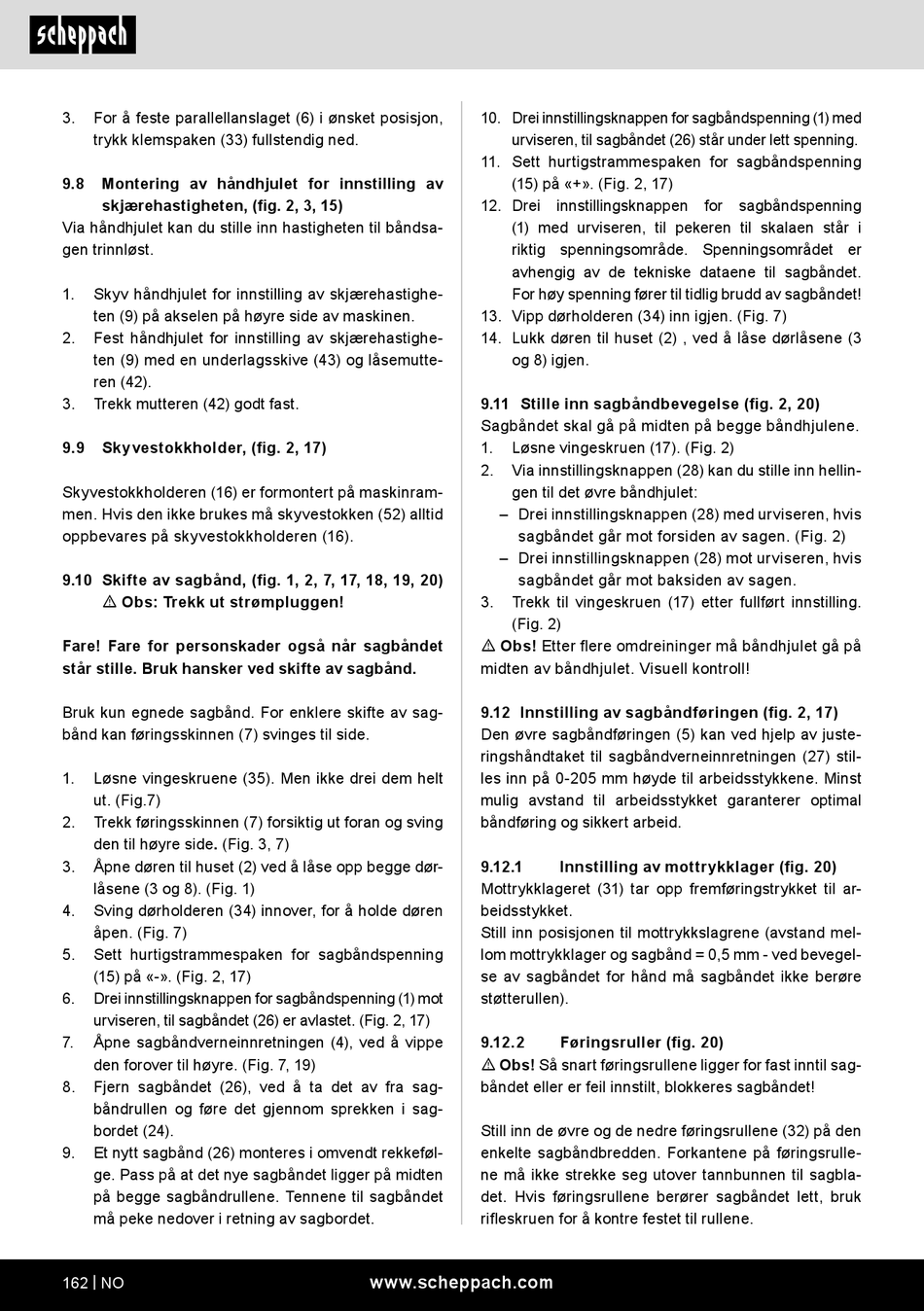

Scheppach BASA3 Originalbetriebsanleitung Seite 162

3. For å feste parallellanslaget (6) i ønsket posisjon,
trykk klemspaken (33) fullstendig ned.
9.8 Montering av håndhjulet for innstilling av
skjærehastigheten, (fig. 2, 3, 15)
Via håndhjulet kan du stille inn hastigheten til båndsa-
gen trinnløst.
1. Skyv håndhjulet for innstilling av skjærehastighe-
ten (9) på akselen på høyre side av maskinen.
2. Fest håndhjulet for innstilling av skjærehastighe-
ten (9) med en underlagsskive (43) og låsemutte-
ren (42).
3. Trekk mutteren (42) godt fast.
9.9 Skyvestokkholder, (fig. 2, 17)
Skyvestokkholderen (16) er formontert på maskinram-
men. Hvis den ikke brukes må skyvestokken (52) alltid
oppbevares på skyvestokkholderen (16).
9.10 Skifte av sagbånd, (fig. 1, 2, 7, 17, 18, 19, 20)
m Obs: Trekk ut strømpluggen!
Fare! Fare for personskader også når sagbåndet
står stille. Bruk hansker ved skifte av sagbånd.
Bruk kun egnede sagbånd. For enklere skifte av sag-
bånd kan føringsskinnen (7) svinges til side.
1. Løsne vingeskruene (35). Men ikke drei dem helt
ut. (Fig.7)
2. Trekk føringsskinnen (7) forsiktig ut foran og sving
den til høyre side. (Fig. 3, 7)
3. Åpne døren til huset (2) ved å låse opp begge dør-
låsene (3 og 8). (Fig. 1)
4. Sving dørholderen (34) innover, for å holde døren
åpen. (Fig. 7)
5. Sett hurtigstrammespaken for sagbåndspenning
(15) på «-». (Fig. 2, 17)
6. Drei innstillingsknappen for sagbåndspenning (1) mot
urviseren, til sagbåndet (26) er avlastet. (Fig. 2, 17)
7. Åpne sagbåndverneinnretningen (4), ved å vippe
den forover til høyre. (Fig. 7, 19)
8. Fjern sagbåndet (26), ved å ta det av fra sag-
båndrullen og føre det gjennom sprekken i sag-
bordet (24).
9. Et nytt sagbånd (26) monteres i omvendt rekkeføl-
ge. Pass på at det nye sagbåndet ligger på midten
på begge sagbåndrullene. Tennene til sagbåndet
må peke nedover i retning av sagbordet.
162 | NO
10. Drei innstillingsknappen for sagbåndspenning (1) med
urviseren, til sagbåndet (26) står under lett spenning.
11. Sett hurtigstrammespaken for sagbåndspenning
(15) på «+». (Fig. 2, 17)
12. Drei innstillingsknappen for sagbåndspenning
(1) med urviseren, til pekeren til skalaen står i
riktig spenningsområde. Spenningsområdet er
avhengig av de tekniske dataene til sagbåndet.
For høy spenning fører til tidlig brudd av sagbåndet!
13. Vipp dørholderen (34) inn igjen. (Fig. 7)
14. Lukk døren til huset (2) , ved å låse dørlåsene (3
og 8) igjen.
9.11 Stille inn sagbåndbevegelse (fig. 2, 20)
Sagbåndet skal gå på midten på begge båndhjulene.
1. Løsne vingeskruen (17). (Fig. 2)
2. Via innstillingsknappen (28) kan du stille inn hellin-
gen til det øvre båndhjulet:
– Drei innstillingsknappen (28) med urviseren, hvis
sagbåndet går mot forsiden av sagen. (Fig. 2)
– Drei innstillingsknappen (28) mot urviseren, hvis
sagbåndet går mot baksiden av sagen.
3. Trekk til vingeskruen (17) etter fullført innstilling.
(Fig. 2)
m Obs! Etter flere omdreininger må båndhjulet gå på
midten av båndhjulet. Visuell kontroll!
9.12 Innstilling av sagbåndføringen (fig. 2, 17)
Den øvre sagbåndføringen (5) kan ved hjelp av juste-
ringshåndtaket til sagbåndverneinnretningen (27) stil-
les inn på 0-205 mm høyde til arbeidsstykkene. Minst
mulig avstand til arbeidsstykket garanterer optimal
båndføring og sikkert arbeid.
9.12.1
Mottrykklageret (31) tar opp fremføringstrykket til ar-
beidsstykket.
Still inn posisjonen til mottrykkslagrene (avstand mel-
lom mottrykklager og sagbånd = 0,5 mm - ved bevegel-
se av sagbåndet for hånd må sagbåndet ikke berøre
støtterullen).
9.12.2
m Obs! Så snart føringsrullene ligger for fast inntil sag-
båndet eller er feil innstilt, blokkeres sagbåndet!
Still inn de øvre og de nedre føringsrullene (32) på den
enkelte sagbåndbredden. Forkantene på føringsrulle-
ne må ikke strekke seg utover tannbunnen til sagbla-
det. Hvis føringsrullene berører sagbåndet lett, bruk
rifleskruen for å kontre festet til rullene.
www.scheppach.com
Innstilling av mottrykklager (fig. 20)
Føringsruller (fig. 20)
