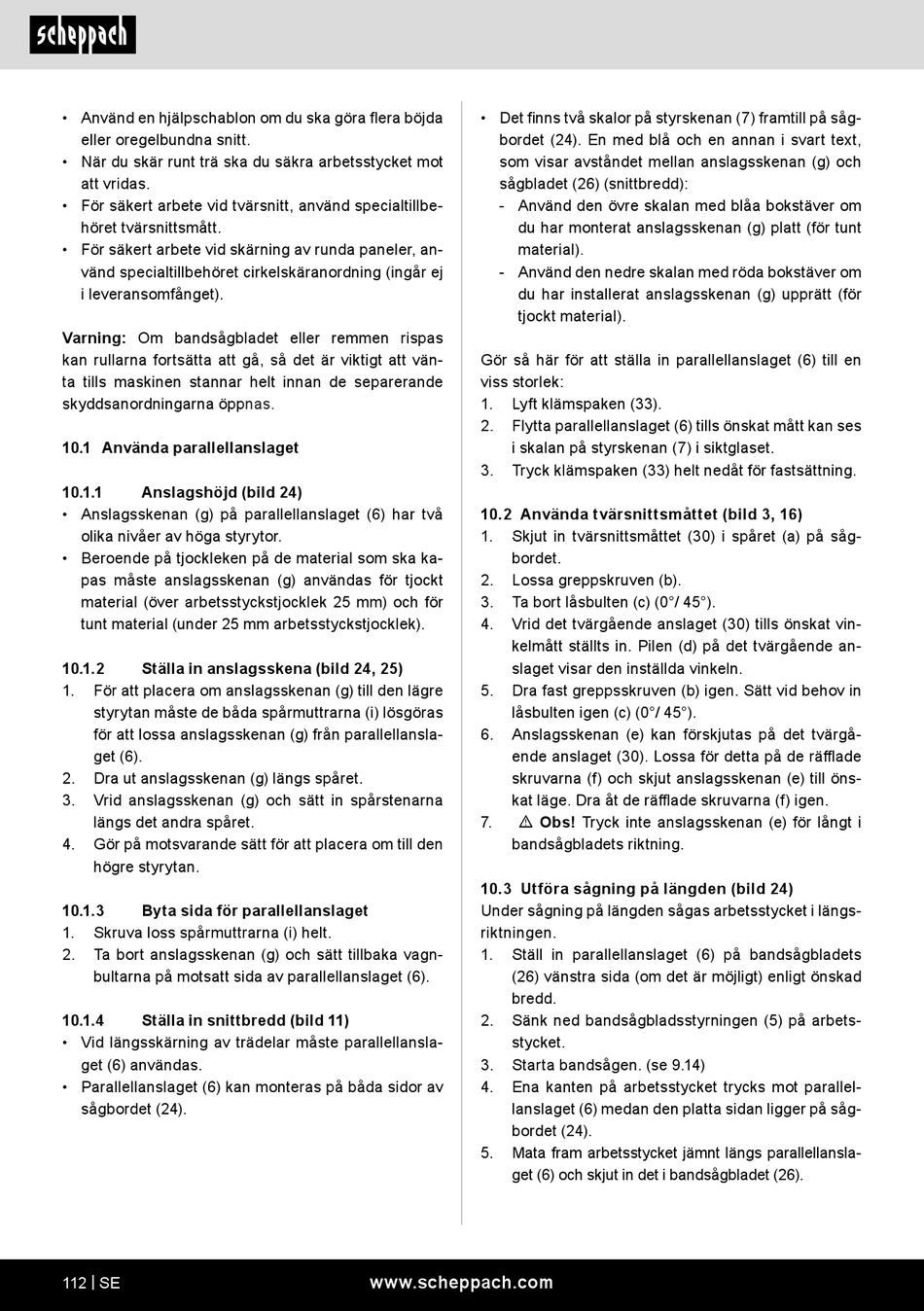

Scheppach BASA3 Originalbetriebsanleitung Seite 112

• Använd en hjälpschablon om du ska göra flera böjda
eller oregelbundna snitt.
• När du skär runt trä ska du säkra arbetsstycket mot
att vridas.
• För säkert arbete vid tvärsnitt, använd specialtillbe-
höret tvärsnittsmått.
• För säkert arbete vid skärning av runda paneler, an-
vänd specialtillbehöret cirkelskäranordning (ingår ej
i leveransomfånget).
Varning: Om bandsågbladet eller remmen rispas
kan rullarna fortsätta att gå, så det är viktigt att vän-
ta tills maskinen stannar helt innan de separerande
skyddsanordningarna öppnas.
10.1 Använda parallellanslaget
10.1.1 Anslagshöjd (bild 24)
• Anslagsskenan (g) på parallellanslaget (6) har två
olika nivåer av höga styrytor.
• Beroende på tjockleken på de material som ska ka-
pas måste anslagsskenan (g) användas för tjockt
material (över arbetsstyckstjocklek 25 mm) och för
tunt material (under 25 mm arbetsstyckstjocklek).
10.1.2 Ställa in anslagsskena (bild 24, 25)
1. För att placera om anslagsskenan (g) till den lägre
styrytan måste de båda spårmuttrarna (i) lösgöras
för att lossa anslagsskenan (g) från parallellansla-
get (6).
2. Dra ut anslagsskenan (g) längs spåret.
3. Vrid anslagsskenan (g) och sätt in spårstenarna
längs det andra spåret.
4. Gör på motsvarande sätt för att placera om till den
högre styrytan.
10.1.3 Byta sida för parallellanslaget
1. Skruva loss spårmuttrarna (i) helt.
2. Ta bort anslagsskenan (g) och sätt tillbaka vagn-
bultarna på motsatt sida av parallellanslaget (6).
10.1.4 Ställa in snittbredd (bild 11)
• Vid längsskärning av trädelar måste parallellansla-
get (6) användas.
• Parallellanslaget (6) kan monteras på båda sidor av
sågbordet (24).
112 | SE
• Det finns två skalor på styrskenan (7) framtill på såg-
bordet (24). En med blå och en annan i svart text,
som visar avståndet mellan anslagsskenan (g) och
sågbladet (26) (snittbredd):
- Använd den övre skalan med blåa bokstäver om
du har monterat anslagsskenan (g) platt (för tunt
material).
- Använd den nedre skalan med röda bokstäver om
du har installerat anslagsskenan (g) upprätt (för
tjockt material).
Gör så här för att ställa in parallellanslaget (6) till en
viss storlek:
1. Lyft klämspaken (33).
2. Flytta parallellanslaget (6) tills önskat mått kan ses
i skalan på styrskenan (7) i siktglaset.
3. Tryck klämspaken (33) helt nedåt för fastsättning.
10.2 Använda tvärsnittsmåttet (bild 3, 16)
1. Skjut in tvärsnittsmåttet (30) i spåret (a) på såg-
bordet.
2. Lossa greppskruven (b).
3. Ta bort låsbulten (c) (0°/ 45°).
4. Vrid det tvärgående anslaget (30) tills önskat vin-
kelmått ställts in. Pilen (d) på det tvärgående an-
slaget visar den inställda vinkeln.
5. Dra fast greppsskruven (b) igen. Sätt vid behov in
låsbulten igen (c) (0°/ 45°).
6. Anslagsskenan (e) kan förskjutas på det tvärgå-
ende anslaget (30). Lossa för detta på de räfflade
skruvarna (f) och skjut anslagsskenan (e) till öns-
kat läge. Dra åt de räfflade skruvarna (f) igen.
7. m Obs! Tryck inte anslagsskenan (e) för långt i
bandsågbladets riktning.
10.3 Utföra sågning på längden (bild 24)
Under sågning på längden sågas arbetsstycket i längs-
riktningen.
1. Ställ in parallellanslaget (6) på bandsågbladets
(26) vänstra sida (om det är möjligt) enligt önskad
bredd.
2. Sänk ned bandsågbladsstyrningen (5) på arbets-
stycket.
3. Starta bandsågen. (se 9.14)
4. Ena kanten på arbetsstycket trycks mot parallel-
lanslaget (6) medan den platta sidan ligger på såg-
bordet (24).
5. Mata fram arbetsstycket jämnt längs parallellansla-
get (6) och skjut in det i bandsågbladet (26).
