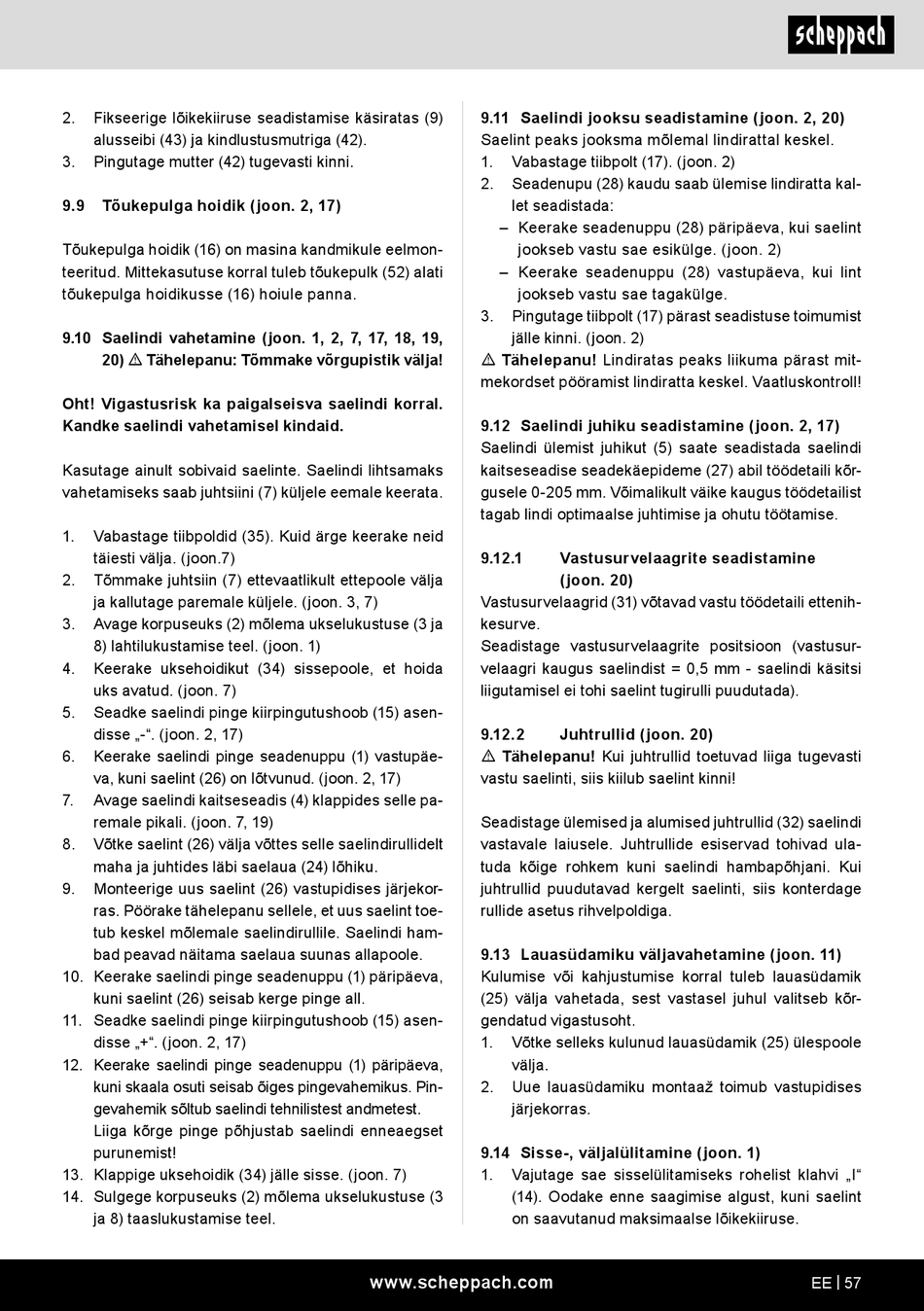

2.
Fikseerige lõikekiiruse seadistamise käsiratas (9)
alusseibi (43) ja kindlustusmutriga (42).
3.
Pingutage mutter (42) tugevasti kinni.
9.9
Tõukepulga hoidik (joon. 2, 17)
Tõukepulga hoidik (16) on masina kandmikule eelmon-
teeritud. Mittekasutuse korral tuleb tõukepulk (52) alati
tõukepulga hoidikusse (16) hoiule panna.
9.10 Saelindi vahetamine (joon. 1, 2, 7, 17, 18, 19,
20) m Tähelepanu: Tõmmake võrgupistik välja!
Oht! Vigastusrisk ka paigalseisva saelindi korral.
Kandke saelindi vahetamisel kindaid.
Kasutage ainult sobivaid saelinte. Saelindi lihtsamaks
vahetamiseks saab juhtsiini (7) küljele eemale keerata.
1.
Vabastage tiibpoldid (35). Kuid ärge keerake neid
täiesti välja. (joon.7)
2.
Tõmmake juhtsiin (7) ettevaatlikult ettepoole välja
ja kallutage paremale küljele. (joon. 3, 7)
3.
Avage korpuseuks (2) mõlema ukselukustuse (3 ja
8) lahtilukustamise teel. (joon. 1)
4.
Keerake uksehoidikut (34) sissepoole, et hoida
uks avatud. (joon. 7)
5.
Seadke saelindi pinge kiirpingutushoob (15) asen-
disse „-". (joon. 2, 17)
6.
Keerake saelindi pinge seadenuppu (1) vastupäe-
va, kuni saelint (26) on lõtvunud. (joon. 2, 17)
7.
Avage saelindi kaitseseadis (4) klappides selle pa-
remale pikali. (joon. 7, 19)
8.
Võtke saelint (26) välja võttes selle saelindirullidelt
maha ja juhtides läbi saelaua (24) lõhiku.
9.
Monteerige uus saelint (26) vastupidises järjekor-
ras. Pöörake tähelepanu sellele, et uus saelint toe-
tub keskel mõlemale saelindirullile. Saelindi ham-
bad peavad näitama saelaua suunas allapoole.
10. Keerake saelindi pinge seadenuppu (1) päripäeva,
kuni saelint (26) seisab kerge pinge all.
11. Seadke saelindi pinge kiirpingutushoob (15) asen-
disse „+". (joon. 2, 17)
12. Keerake saelindi pinge seadenuppu (1) päripäeva,
kuni skaala osuti seisab õiges pingevahemikus. Pin-
gevahemik sõltub saelindi tehnilistest andmetest.
Liiga kõrge pinge põhjustab saelindi enneaegset
purunemist!
13. Klappige uksehoidik (34) jälle sisse. (joon. 7)
14. Sulgege korpuseuks (2) mõlema ukselukustuse (3
ja 8) taaslukustamise teel.
9.11 Saelindi jooksu seadistamine (joon. 2, 20)
Saelint peaks jooksma mõlemal lindirattal keskel.
1.
Vabastage tiibpolt (17). (joon. 2)
2.
Seadenupu (28) kaudu saab ülemise lindiratta kal-
let seadistada:
– Keerake seadenuppu (28) päripäeva, kui saelint
jookseb vastu sae esikülge. (joon. 2)
– Keerake seadenuppu (28) vastupäeva, kui lint
jookseb vastu sae tagakülge.
3.
Pingutage tiibpolt (17) pärast seadistuse toimumist
jälle kinni. (joon. 2)
m Tähelepanu! Lindiratas peaks liikuma pärast mit-
mekordset pööramist lindiratta keskel. Vaatluskontroll!
9.12 Saelindi juhiku seadistamine (joon. 2, 17)
Saelindi ülemist juhikut (5) saate seadistada saelindi
kaitseseadise seadekäepideme (27) abil töödetaili kõr-
gusele 0-205 mm. Võimalikult väike kaugus töödetailist
tagab lindi optimaalse juhtimise ja ohutu töötamise.
9.12.1
Vastusurvelaagrid (31) võtavad vastu töödetaili ettenih-
kesurve.
Seadistage vastusurvelaagrite positsioon (vastusur-
velaagri kaugus saelindist = 0,5 mm - saelindi käsitsi
liigutamisel ei tohi saelint tugirulli puudutada).
9.12.2
m Tähelepanu! Kui juhtrullid toetuvad liiga tugevasti
vastu saelinti, siis kiilub saelint kinni!
Seadistage ülemised ja alumised juhtrullid (32) saelindi
vastavale laiusele. Juhtrullide esiservad tohivad ula-
tuda kõige rohkem kuni saelindi hambapõhjani. Kui
juhtrullid puudutavad kergelt saelinti, siis konterdage
rullide asetus rihvelpoldiga.
9.13 Lauasüdamiku väljavahetamine (joon. 11)
Kulumise või kahjustumise korral tuleb lauasüdamik
(25) välja vahetada, sest vastasel juhul valitseb kõr-
gendatud vigastusoht.
1.
Võtke selleks kulunud lauasüdamik (25) ülespoole
välja.
2.
Uue lauasüdamiku montaaž toimub vastupidises
järjekorras.
9.14 Sisse-, väljalülitamine (joon. 1)
1.
Vajutage sae sisselülitamiseks rohelist klahvi „I"
(14). Oodake enne saagimise algust, kuni saelint
on saavutanud maksimaalse lõikekiiruse.
