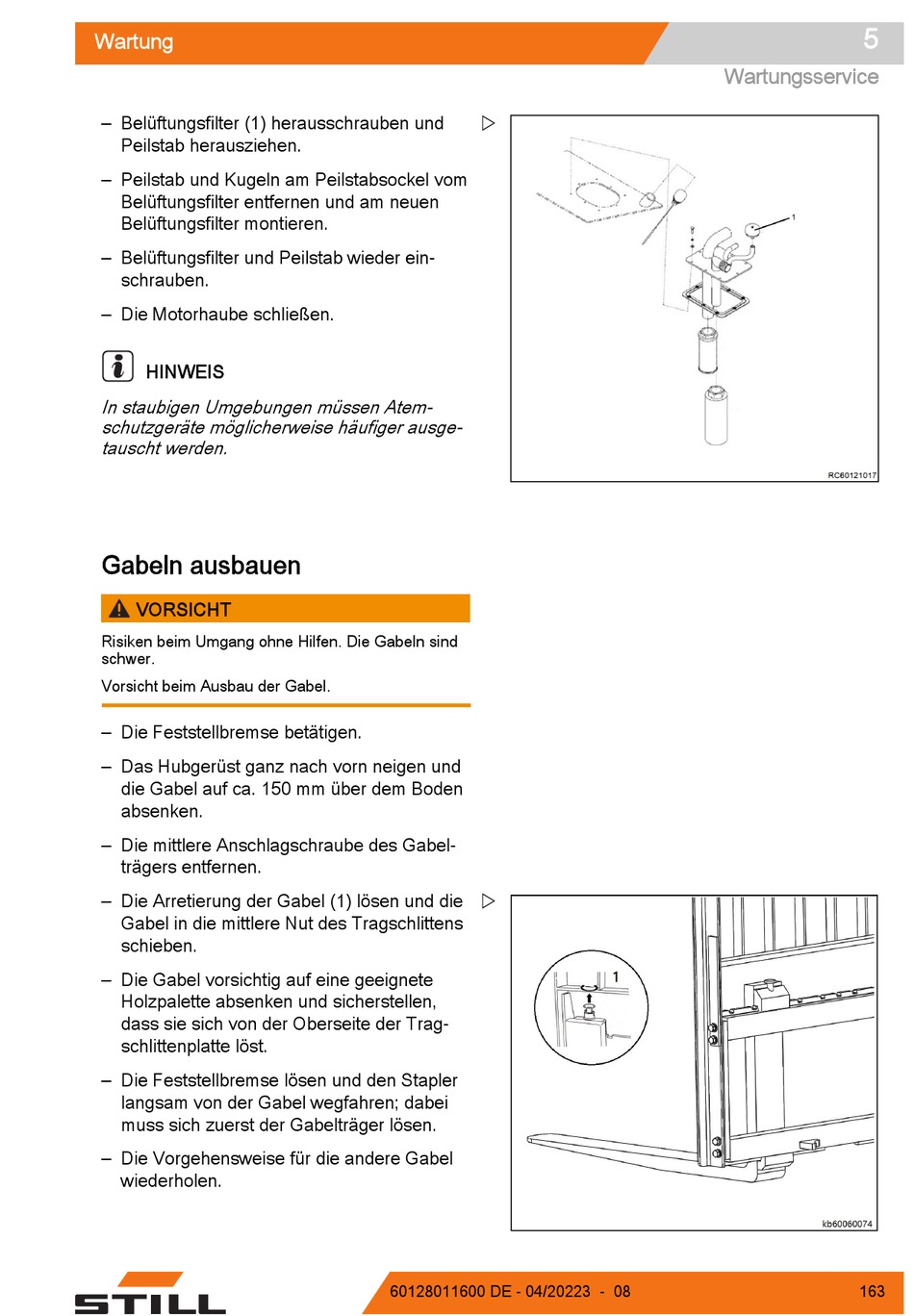

Wartung
– Belüftungsfilter (1) herausschrauben und
Peilstab herausziehen.
– Peilstab und Kugeln am Peilstabsockel vom
Belüftungsfilter entfernen und am neuen
Belüftungsfilter montieren.
– Belüftungsfilter und Peilstab wieder ein-
schrauben.
– Die Motorhaube schließen.
HINWEIS
In staubigen Umgebungen müssen Atem-
schutzgeräte möglicherweise häufiger ausge-
tauscht werden.

Gabeln ausbauen

VORSICHT
Risiken beim Umgang ohne Hilfen. Die Gabeln sind
schwer.
Vorsicht beim Ausbau der Gabel.
– Die Feststellbremse betätigen.
– Das Hubgerüst ganz nach vorn neigen und
die Gabel auf ca. 150 mm über dem Boden
absenken.
– Die mittlere Anschlagschraube des Gabel-
trägers entfernen.
– Die Arretierung der Gabel (1) lösen und die
Gabel in die mittlere Nut des Tragschlittens
schieben.
– Die Gabel vorsichtig auf eine geeignete
Holzpalette absenken und sicherstellen,
dass sie sich von der Oberseite der Trag-
schlittenplatte löst.
– Die Feststellbremse lösen und den Stapler
langsam von der Gabel wegfahren; dabei
muss sich zuerst der Gabelträger lösen.
– Die Vorgehensweise für die andere Gabel
wiederholen.


60128011600 DE - 04/20223 - 08
5
Wartungsservice
163
