tell Gate Control PRO 20 Schnellinstallationsanweisung Für Installateure Seite 38

Steuerungsmodus 4:
- Zu Ein-Tor-Torautomatiken, die die Steuerkontakte für Öffnen und Schließen
an unterschiedlichen Eingängen erwarten.
- Öffnen, dann schließen per einen einzigen Anruf/ Steuerungsbefehl.
- Beide Ausgänge befinden sich standardmäßig im Ruhezustand und bei der
Steuerung in einem aktivierten Zustand.
- Der Öffnungsimpuls wird von dem Ausgang OUT1, während der
Schließimpuls von dem Ausgang OUT2 geliefert.
- Beim zweiten Anruf/Steuerungsbefehl Tor dauerhaft offenhalten.
- Der Endschalter kann mit dem Eingang IN3 verbunden werden.
Steuerungsmodus 5:
- Zu Ein-Tor-Torautomatiken, die die Steuerungsbefehle für Öffnen und
Schließen an unterschiedlichen Eingängen erwarten.
- Öffnen und schließen per getrennten Anruf/Steuerungsbefehl.
- Beide Ausgänge befinden sich standardmäßig im Ruhezustand und bei der
Steuerung in einem aktivierten Zustand.
- Der Öffnungsimpuls wird von dem Ausgang OUT1, während der
Schließimpuls von dem Ausgang OUT2 geliefert.
- Der Endschalter kann mit dem Eingang IN3 verbunden werden.

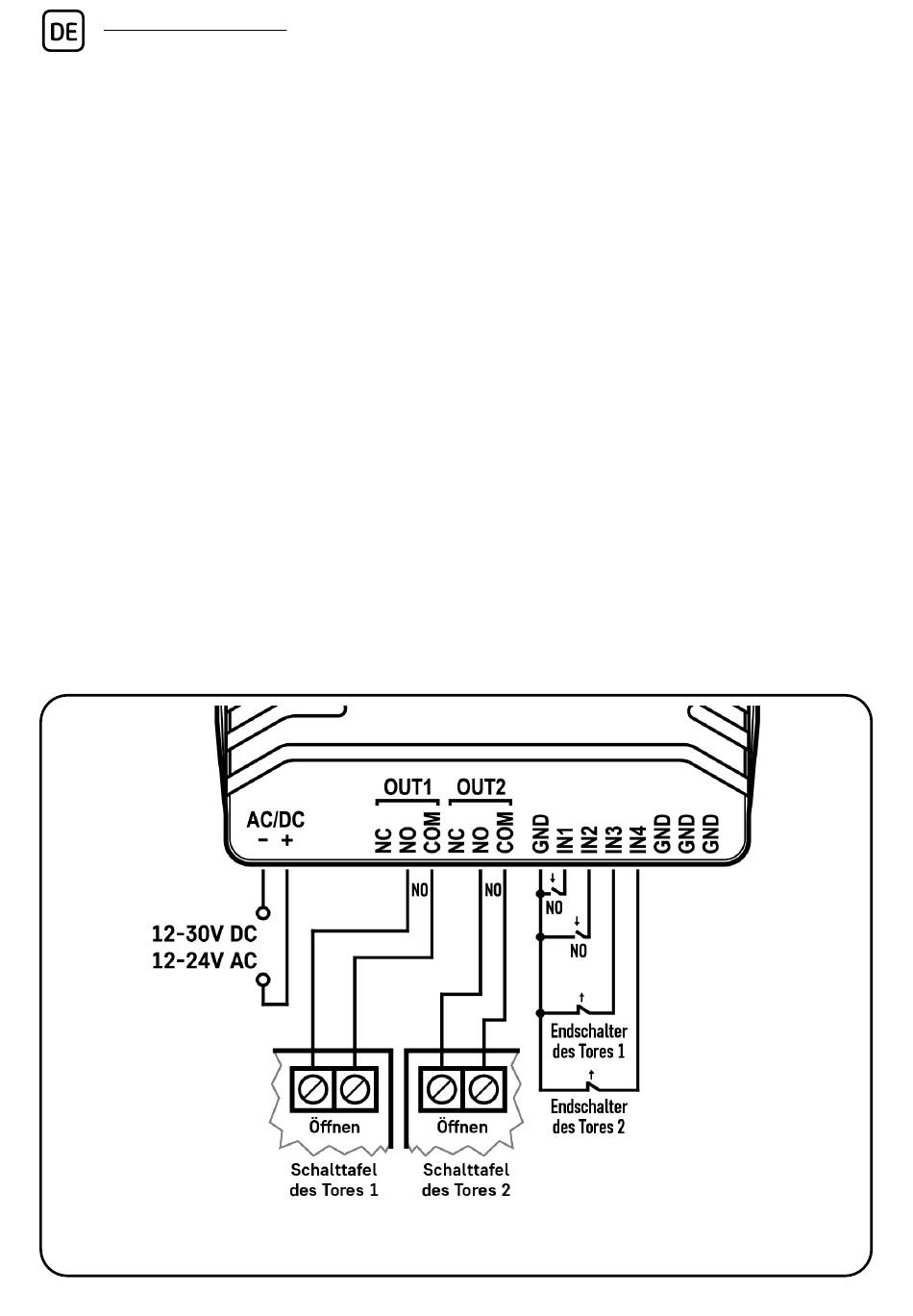

Schaltpläne:
Steuerungsmodi 1 und 2: Einbinden eines Tors oder zwei Toren mit
Gate Control PRO - DIN rail – Schnellinstallationsanweisung
Endschalter
