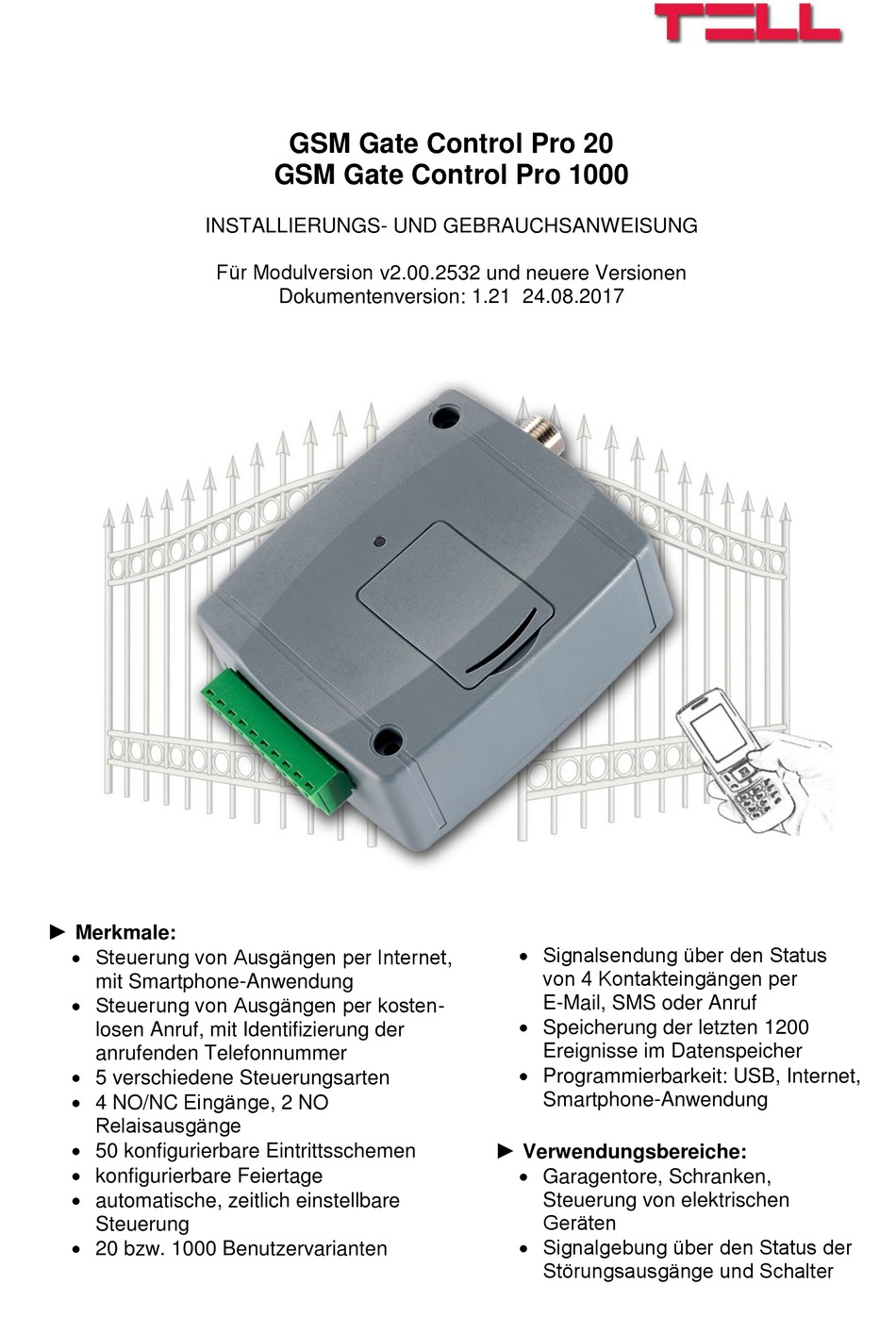

INSTALLIERUNGS- UND GEBRAUCHSANWEISUNG
►
Merkmale:
Steuerung von Ausgängen per Internet,
mit Smartphone-Anwendung
Steuerung von Ausgängen per kosten-
losen Anruf, mit Identifizierung der
anrufenden Telefonnummer
5 verschiedene Steuerungsarten
4 NO/NC Eingänge, 2 NO
Relaisausgänge
50 konfigurierbare Eintrittsschemen
konfigurierbare Feiertage
automatische, zeitlich einstellbare
Steuerung
20 bzw. 1000 Benutzervarianten
GSM Gate Control Pro 20
GSM Gate Control Pro 1000
Für Modulversion v2.00.2532 und neuere Versionen
Dokumentenversion: 1.21 24.08.2017
Signalsendung über den Status
von 4 Kontakteingängen per
E-Mail, SMS oder Anruf
Speicherung der letzten 1200
Ereignisse im Datenspeicher
Programmierbarkeit: USB, Internet,
Smartphone-Anwendung
►
Verwendungsbereiche:
Garagentore, Schranken,
Steuerung von elektrischen
Geräten
Signalgebung über den Status der
Störungsausgänge und Schalter
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für tell GSM Gate Control Pro 20
Inhaltszusammenfassung für tell GSM Gate Control Pro 20
- Seite 1 GSM Gate Control Pro 20 GSM Gate Control Pro 1000 INSTALLIERUNGS- UND GEBRAUCHSANWEISUNG Für Modulversion v2.00.2532 und neuere Versionen Dokumentenversion: 1.21 24.08.2017 ► Merkmale: Signalsendung über den Status Steuerung von Ausgängen per Internet, von 4 Kontakteingängen per mit Smartphone-Anwendung ...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Das Funktionieren des GSM Gate Control Pro ..............3 1.1 Datenverkehr ......................... 4 1.2 Funktionieren der Kontakteingänge ................4 2 Verwaltung persönlicher Daten ....................4 2.1 Verantwortung des Herstellers ..................5 3 Beschaltung und Inbetriebnahmne des Moduls ..............5 3.1 Unterspannungs-Lockout-Schaltung (UVLO) Funktion .......... -
Seite 3: Das Funktionieren Des Gsm Gate Control Pro
Verwendung des Produktes. Die neueste Version der Programmierungssoftware und Handbücher des Produktes können Sie von der Webseite des Herstellers herunterladen: https://tell.hu/de/produkte/gsm-automatisierung/gsm-gate-control-pro 1 Das Funktionieren des GSM Gate Control Pro Das GSM Gate Control Pro Modul wurde grundsätzlich zur Steuerung von Öffnen und Schließen elektrischer Tore und Schranken entworfen, aber es kann auch zur Steuerung... -
Seite 4: Datenverkehr
1.1 Datenverkehr Auf der ins Gate Control Pro Gerät eingelegten SIM-Karte können Sie neben dem voraussichtlichen minimalen Datenverkehr sogar ~20 MB monatlich erreichen. Die Größe des Datenverkehrs hängt von der Häufigkeit des Gebrauchs, Stabilität des Mobilnetzwerkes und den in Anspruch genommenen Dienstleistungen ab. Die mit dem Datenverkehr verbundenen Dienstleistungen, z.B. -
Seite 5: Verantwortung Des Herstellers
Durch die von den Benutzern freiwillig, unmittelbar oder mittelbar geleisteten Angaben wird ihre Zustimmung zur Verwaltung ihrer persönlichen Daten als eindeutig und ausdrücklich betrachtet. Zweck der Datenverwaltung ist es, dem Benutzer den Zugang zum System zu sichern und ihm zugleich die Befugnis zur Benutzung des Systems zu erteilen. Das System speichert die persönlichen Daten im Speicher des Gerätes. -
Seite 6: Beschaltung Der Eingänge
3.2 Beschaltung der Eingänge Bei der Beschaltung der Eingänge ist der in Grundstellung geschlossene oder in Grundstellung offene Kontakt zwischen den gegebenen Eingang (IN1…IN4) und den negativen Anschlusspunkt der Speisespannung (V-) zu binden. Bei Verwendung von in Grundstellung offenem Aktivierungskontakt ist zur Einstellung des gegebenen Eingangs die NO (normally open –... -
Seite 7: Beschaltungsplan
3.4.1 Beschaltungsplan Verteilung der Terminalpunkte des seriellen Anschlusses: Speisestrom 9-30 V AC/DC (min. 500mA) Speisestrom Negativpol 1. Kontakteingang 2. Kontakteingang 3. Kontakteingang 4. Kontakteingang OUT1 1. Ausgang (in Grundstellung offener potenzialfreier Kontakt) OUT2 2. Ausgang (in Grundstellung offener potenzialfreier Kontakt) Beschaltungsbeispiel für Betriebsarten 1, 2, 4, 5: In diesem Beispiel sind die Eingänge IN1 und IN2 in Grundstellung offen... -
Seite 8: Sim-Kartenhalter
3.5 SIM-Kartenhalter Der SIM-Kartenhalter wird zugänglich, indem der Deckel der am Modul sichtbaren Öffnung beseitigt wird. Drücken Sie den Deckel am gekennzeichneten Ende mit dem Fingernagel in Richtung der LED-Anzeige und ziehen Sie ihn heraus. Legen Sie die SIM-Karte hier ein. Wählen Sie die gewünschten Dienstleistungen aus, die Sie auf der ins Gate Control Pro Gerät gelegten SIM-Karte in Anspruch nehmen wollen. -
Seite 9: Inbetriebsetzung
3.8 Inbetriebsetzung Sperren Sie die Sprachbox und die Anrufmeldung auf der SIM-Karte. Das Modul ist fähig, den PIN-Code der SIM-Karte zu verwalten. Wenn Sie die PIN- Code-Verwaltung anwenden möchten, stellen Sie den PIN-Code der SIM-Karte in „Administratoreinstellungen” Programmierungssoftware ein. -
Seite 10: Programmierung Des Gate Control Pro Moduls
Installierung der Programmierungssoftware: Starten Sie die Installationssoftware und folgen Sie den Anweisungen des Installationsassistenten (install wizard) bis zum Ende der Installierung. Die neueste Version der Programmierungssoftware kann von der Webseite Herstellers (https://tell.hu/de/produkte/gsm-automatisierung/gsm-gate-control-pro) heruntergeladen werden. 4.1 Programmierungssoftware-Schnittstelle und Einstellungsmöglichkeiten Sie können die Sprache der Softwareschnittstelle unten links im Programmfenster im Abrollmenü... -
Seite 11: Programmierung Mit Computer Per Usb
4.2 Programmierung mit Computer per USB Zum Starten der Programmierung des Gate Control Pro Moduls führen Sie folgende Operationen durch: Starten Sie die Gate Control Pro Programmierungssoftware. Legen Sie die Speisespannung auf das Gate Control Pro Modul und schließen Sie es mit dem USB A-B Kabel an den Computer an. -
Seite 12: Erstellung Von Client-Id Für Die Programmierungssoftware
4.3.1 Erstellung von Client-ID für die Programmierungssoftware Starten Sie die Gate Control Pro Programmierungssoftware. Legen Sie die Speisespannung auf das Gate Control Pro Modul und Schließen Sie das Modul per USB an. Wenn Sie den Klientenidentifikator einem neuen Benutzer zuordnen möchten, erstellen Sie im „Benutzer”-Menü... -
Seite 13: Verwaltung Von Sim-Ids
4.3.2 Verwaltung von SIM-IDs Für die Fernprogrammierung durch das Internet ist das ID der SIM Karte (ICCID), die in dem Gate Control Pro Modul eingelegt ist nötig anzugeben. Das Programm speichert die SIM IDs, eingeschrieben im „SIM ID” Feld an der „Verbindung” Seite, so können Sie später aus dem Abrollmenü... -
Seite 14: Schritte Der Fernprogrammierung
4.3.3 Schritte der Fernprogrammierung Zum Starten der Fernprogrammierung des Gate Control Pro Moduls führen Sie folgende Operationen durch: Zur Verbindung wählen Sie das „Verbindung”-Menü der Programmierungssoftware, aus dem Abrollmenü „SIM ID” wählen Sie das Gate Control Pro Modul, welches Sie programmieren möchten oder schreiben Sie das SIM ID der Karte eingelegt in das Modul, geben Sie die Server IP Adresse (54.75.242.103), Portnummer (2016) den Benutzernamen, gegeben im Gate Control Pro Modul und das zugeordnet Klient-... -
Seite 15: Benutzung Der Gate Control Pro Programmierungssoftware
5 Benutzung der Gate Control Pro Programmierungssoftware 5.1 Modulstatus Das Modulstatus-Menü zeigt Informationen über den aktuellen Status des Systems. SIM-Identifikator/SIM-ID: Identifikator der ins Gate Control Pro Modul eingesetzten SIM- Karte Benennung: Typ des Moduls Hardware-Version: Version der Modulhardware Firmware-Version: Version der Modulfirmware Systemzeit: aktuelle Zeiteinstellung der Systemuhr Betriebszeit:die vergangene Zeit seit der Anlegung des Systems auf Speisespannung GSM-Betriebszeit: die vergangene Zeit seit dem letzten Anschluss des Systems ans GSM-... -
Seite 16: Ereignisprotokoll
5.2 Ereignisprotokoll Das Ereignisprotokoll enthält die vom System registrierten/gespeicherten Steuerungs- und Eingangsereignisse. Verfügbare Operationen: : Einlesung des Ereignisprotokolls aus dem Modul : Export des Ereignisprotokolls in die CSV-Format-Datei Einlesung des Ereignisprotokolls aus dem Modul: Sie können bei der Einlesung der Ereignisse mit Filterungsbedingungen angeben, welche Ereignisse, aus welcher Periode und was für Ereignisse die Software herunterladen soll. -
Seite 17: Administratoreinstellungen
5.3 Administratoreinstellungen Bei den Administratoreinstellungen können die Parameter in Verbindung mit der allgemeinen Funktion des Gate Control Pro konfiguriert werden. Verwalten der Einstellungen: Die Einstellungen können in Datei gespeichert und aus der Datei eingelesen mit der Hilfe von den passenden Funktion-Knöpfen. ... -
Seite 18: Identifizierung
Einstellung der Systemuhr: Die Systemuhr braucht nur dann eingestellt zu werden, wenn die Serververbindung nicht freigegeben ist. Andernfalls wird die Systemuhr automatisch vom Server synchronisiert. Zur Uhreinstellung klicken Sie auf „Zeit-Synchronisierung” Knopf. Die Software synchronisiert die Moduluhr mit der Systemzeit des Computers, deshalb kontrollieren Sie vorher, ob die Systemzeit Ihres Computers richtig eingestellt ist. -
Seite 19: Anrufdauer
Bei freigegebener Online-Betriebsart können folgende Online-Dienstleistungen benutzt werden: - Smartphone-Anwendung - Fernprogrammierung - Firmware-Fernaktualisierung, aber das System kann bei der Benutzung von Online-Datenverbindung keinen ausgehenden Anruf starten, deshalb können folgende anrufbezogene Funktionen nicht benutzt werden: - Benachrichtigung per Anruf auf Wirkung von Eingangsereignissen - Rückruf Beim Sperren der Online-Betriebsart können die folgenden E-Mail-bezogenen Funktionen weiterhin benutzt werden, weil diese keine ständige Verbindung brauchen:... -
Seite 20: Ausgehendes E-Mail-Konto
(weitere Einzelheiten sind in der Gebrauchsanweisung der Smartphone-Anwendung zu lesen.) Die Liste der von dem Hersteller getesteten ONVIF Kameras ist auf der Webseite www.tell.hu bei den Herunterladungen des Gate Control Pro Produktes erreichbar. Man kann die Kamera URLs auf mehrere Weise herausbekommen. Dazu kann das vom Hersteller erstellte „ONVIF Detector”... -
Seite 21: E-Mail-Bericht
Beispiel zur Änderung des Stream URL, bei Benutzung einer Kamera: Originaler URL: rtsp://192.168.1.240:554/cam/realmonitor?channel=1&subtype=0&unicast=true&proto=Onvif Geänderter URL bei fixer IP-Adresse: rtsp://externe IP-Adresse:554/cam/realmonitor?channel=1&subtype=…. Geänderter URL bei Benutzung von fixer IP-Adresse und Benutzernamen/Passwort: rtsp://Benutzername:Passwort@externe IP-Adresse:554/cam/realmonitor?channel=…. Geänderter URL bei Benutzung eines Domainnamens: rtsp://Domainname:554/cam/realmonitor?channel=1&subtype=0&unicast=true&proto=Onvif Geänderter URL bei Benutzung eines Domainnamens und Benutzernamens/ Passwortes: rtsp://Benutzername:Passwort@Domainname:554/cam/realmonitor?channel=…. -
Seite 22: Weitere Einstellungen
5.3.9 Weitere Einstellungen E-Mail-Adresse des Administrators: Das System schickt die Meldung über die verfügbaren Versionaktuelisierungen an die hier angegebene E-Mail-Adresse. Wenn Sie die E-Mail-Dienstleistungen des Systems benutzen möchten, dann muss der Internetzugang und der Account für ausgehende E-Mails eingestellt werden. SMS-Weiterleitung: Das System schickt die auf die SIM-Karte eingehenden SMS- Nachrichten (z.B. -
Seite 23: Eingänge Und Ausgänge
5.4 Eingänge und Ausgänge Verfügbare Operationen: : Einlesung von Einstellungen aus dem Modul : Einschreibung von Einstellungen ins Modul : Speicherung von Einstellungen in Datei : Eröffnung von Einstellungen aus Datei 5.4.1 Eingänge / Ereignisse Bei Aktivierung der IN1…IN4 Kontakteingänge schickt das System eine Meldung an die eingestellte Telefonnummer und/oder E-Mail-Adresse. - Seite 24 Empfindlichkeit: Einstellung Eingangsempfindlichkeit Millisekunden. Eingangsstatus-Änderungen, deren Dauer kürzer als der hier angegebene Wert ist, werden von dem System nicht berücksichtigt. Telefonnummer: Die Telefonnummer, an die das System bei der Aktivierung des gegebenen Eingangs SMS-Meldung sendet und/oder Anruf startet. Die Telefonnummern sind im internationalen Format (z.B.: +3630…) anzugeben.
- Seite 25 OUT2 Endschalter: die Genehmigung vom Endschalter, montiert auf dem Toren, steuert beim OUT2 Ausgang, auf dem IN4 Eingang. Diese Möglichkeit ist nur bei der erste und der zweite Steuerungsmode erreichbar, zur Verbindung der Endschalter vom zweiten Tor. Im Fall von Verbindung eines Endschalters merkt das Modul ob das Tor innerhalb der „Öffnung Zeitüberschreitung”...
-
Seite 26: Sreuerungsarten
5.4.2 Sreuerungsarten Der Funktionsmodus der Ausgänge kann mit Wahl der Steuerungsart eingestellt werden. Sie können unter insgesamt fünf verschiedenen Steuerungsarten die der gegebenen Anwendung entsprechene Steuerungsart auswählen. 1. Steuerungsart OUT1=N.O. (in Grundstellung offen) OUT2=N.O. (in Grundstellung offen) A = OUT1 Impulsdauer (in Sekunden) => Öffnen des „A” Tores B = OUT2 Impulsdauer (in Sekunden) =>... - Seite 27 2. Steuerungsart OUT1=N.O. (in Grundstellung offen) OUT2=N.O. (in Grundstellung offen) A = OUT1 Impulsdauer (in Sekunden) => Öffnen des „A” Tores B = OUT2 Impulsdauer (in Sekunden) => Öffnen des „B” Tores Unabhängige oder gleichzeitige Steuerung der Ausgänge OUT1 und OUT2 mit Rufnummer- Identifizierung, auf Grund von im voraus bestimmter Benutzerbefugnis: Bei der Einstellung des Benutzers kann es für jeden Benutzer einzeln eingestellt werden, dass er beim Anruf nur den Ausgang OUT1, nur den Ausgang OUT2, oder beide Ausgänge...
- Seite 28 Ständige Offenhaltung des Tores beim zweiten Anruf: Wenn diese Option freigegeben ist, bleibt das Tor nach einem, von derselben Benutzer-Telefonnummer während des offenen Zustands des Tores (im Zeitraum X+W+Y) eingehenden zweiten Anruf bis zum dritten Anruf ständig offen (Y=unendlich), bzw. bleibt das Tor auch bis zu einem neuen Anruf von einer anderen Benutzer-Telefonnummer offen.
-
Seite 29: Personalisierung
5.4.3 Personalisierung In der „Individuelle Bezeichnung“ – Spalte der Tabelle gibt es die Möglichkeit für die Änderung werkseitig eingestellten Bezeichnung der Elemente des Ereignisprotokolls und der E-Mails als auch den Texten von bestimmten Push und SMS Benachrichtigungen. Wenn Sie die Bezeichnungen ändern, werden die hier angegebenen individuellen Bezeichnungen hinsichtlich der gegebenen Elemente in den E-Mail-Berichten und Ereignisprotokollen erscheinen. -
Seite 30: Administratorfunktionen
5.5 Administratorfunktionen Bei den Administratorfunktionen können die Eintrittsschemen, Zeitsteuerungsschemen, Klientenidentifikatoren, Benutzer und Feiertage vollständig gelöscht, und die globale Regel eingestellt werden. : Einstellungen aus dem Modul herauslesen. Zum Einlesen von aktuellen Einstellungen im Modul klicken Sie auf „Lesen”-Knopf. : Einstellungen ins Modul schreiben. Nach Einstellungsänderung müssen die neuen Einstellungen mit dem „Schreiben”-Knopf ins Modul eingetragen werden, um sie im System geltend zu machen. -
Seite 31: Globale Regel
5.5.1 Globale Regel Die den konfigurierten Eintrittsschemen gemäßen Eintrittsperioden können mit der globalen Regel überprüft werden. Einstellung: Keine: Die Eintrittsbefugnis ist gemäß den einzelnen, individuellen Regeln der Eintrittsschemen, Feiertage und Benutzer ausgelegt. Freigabe für Benutzer: Freigabe der Steuerungsbefugnis, ungeachtet der einzelnen, individuellen Regeln der Eintrittsschemen, Feiertage und Benutzer, ausschließlich für registrierte Benutzer. -
Seite 32: Zeitgeschaltete Steuerung
5.6 Zeitgeschaltete Steuerung Durch die zeitgeschaltete Steuerungsfunktion kann das System die Ausgänge in den gewählten Zeitpunkten automatisch steuern. Der Zeitpunkt der Steuerung kann in Zeitplänen, ähnlich wie bei Eintrittsschemen, angegeben werden. Diese Funktion ist dann nützlich, wenn es zweckmäßig ist, das Tor z.B. wegen größeren Verkehrs in gegebenen Perioden automatisch zu öffnen und offen zu halten. - Seite 33 Im Fall der Endschalter des Tores zum Modul verbunden ist, das Modul merkt ob das Tor öffnet oder schließt in den eingestellten Zeitpunkten. Falls die Öffnung oder Schließung erfolglos war, das Modul schickt Benachrichtigung durch Push oder SMS über die Torposition Fehler, entsprechend die Einstellungen.
-
Seite 34: Eintrittsschemata
5.7 Eintrittsschemata Mit den Eintrittsschemen können die Eintrittsperioden konfiguriert werden. Jedem Benutzer kann einzeln von den erstellten Schemen irgendwelches, sogar mehrere zugeordnet werden. Auf diese Weise kann man bestimmen, welcher Benutzer in welchen Perioden (sogar mehrmals täglich) das System steuern kann. Außerhalb der angegebenen Perioden weist das System die Steuerungsanforderung des Benutzers ab, es sei denn, die globale oder individuelle Regel gilt. -
Seite 35: Benutzer
Erstellung von Eintrittsschemen: - Klicken Sie auf „Neu”-Knopf - Geben Sie den Namen des Eintrittsschemas an. Der Name des Schemas kann maximal 15 Zeichen enthalten. Achtung! Die folgenden Zeichen können nicht benutzt werden: ~ ^ < > = ’ ” , | $ & - Stellen Sie die Eintrittsperioden für jeden Wochentag und Feiertag ein - Klicken Sie auf „Schreiben”-Knopf Ins System können maximal 50 Eintrittsschemen eingetragen werden. - Seite 36 Verfügbare Operationen: : Einlesung von Benutzern aus dem Modul : Erstellung eines neuen Benutzers : Editierung des gewählten Benutzers : Löschen des gewählten Benutzers : Export von Benutzern in die CSV-Format-Datei : Import von Benutzern aus der CSV-Format-Datei Zur Hinzugabe eines Benutzers klicken Sie auf „Neu”-Knopf , geben Sie die notwendigen Angaben an, stellen Sie die Merkmale ein, und klicken Sie auf „Schreiben”- Knopf.
- Seite 37 Rückruf angefordert: Das System kann den erfolgreichen Steuerungsanruf mit Rückruf quittieren. Es kann für jeden Benutzer einzeln freigegeben werden, ob der gegebene Benutzer einen Rückruf nach der Steuerung verlangt oder nicht. Diese Funktion ist nicht verfügbar, wenn „Online-Betriebsart” Internetzugang-Einstellungen freigegeben ist. SMS-Antwort angefordert: Das System kann den erfolgreichen Steuerungsanruf mit Antwort-SMS quittieren.
- Seite 38 Output Steuerung Befugnis: OUT1, OUT2: selektiv Genehmigung der Ausgangssteuerung in den Smartphone- Applikationen des gegebenen Anwenders. Es kann für jeden Anwender separat erlaubt werden, dass per Smartphone-Applikation nur OUT1, nur OUT2 oder beide Ausgänge separat steuert werden können. Diese Möglichkeit ist nur bei Verwendung der Steuerungsart 1 und 2 erreichbar.
- Seite 39 Die Klientenidentifikatoren werden im System automatisch registriert, nachdem der Administrator die von den Benutzern per Smartphone-Anwendung zugeschickten Zuordnungsanforderungen genehmigt. Der Klientenidentifikator wird dem Benutzernamen zugeordnet, den der Benutzer bei der Zuordnungsanforderung angegeben hat. Teil „Client-ID” können gegebenen Benutzer zugeordneten Klientenidentifikatoren herauslesen, löschen, die Klingeln-, Technische- und Endschalter- Fehlermeldungen Optionen als Identifikator freigeben oder sperren, und einen neuen Identifikator manuell registrieren.
-
Seite 40: Feiertage
5.9 Feiertage Im Kalender können Sie mit Doppelklick auf die linke Maustaste die Feiertage markieren, sogar für mehrere Jahre im Voraus. Das System hebt die markierten Feiertage mit roter Hintergrundfarbe hervor. Zum Löschen der Markierung doppelklicken Sie wieder mit der linken Maustaste auf den gewählten Tag. -
Seite 41: Sim-Kartenwechsel
6 SIM-Kartenwechsel Bei freigegebener „Online Betriebsart” wird das Gate Control Pro Modul im System auf Grund des Identifikators der eingesetzten SIM-Karte identifiziert, deshalb wirkt der SIM- Kartenwechsel auf die Funktionierung des Systems aus. Beim SIM-Kartenwechsel folgen Sie den folgenden Schritten: ...
