Gate Control PRO 20 DIN rail – 4G.IN4.R2
Gate Control PRO 1000 DIN rail – 4G.IN4.R2
Gate Control PRO 1000 Monitoring DIN rail – ETH.4G.IN4.R2

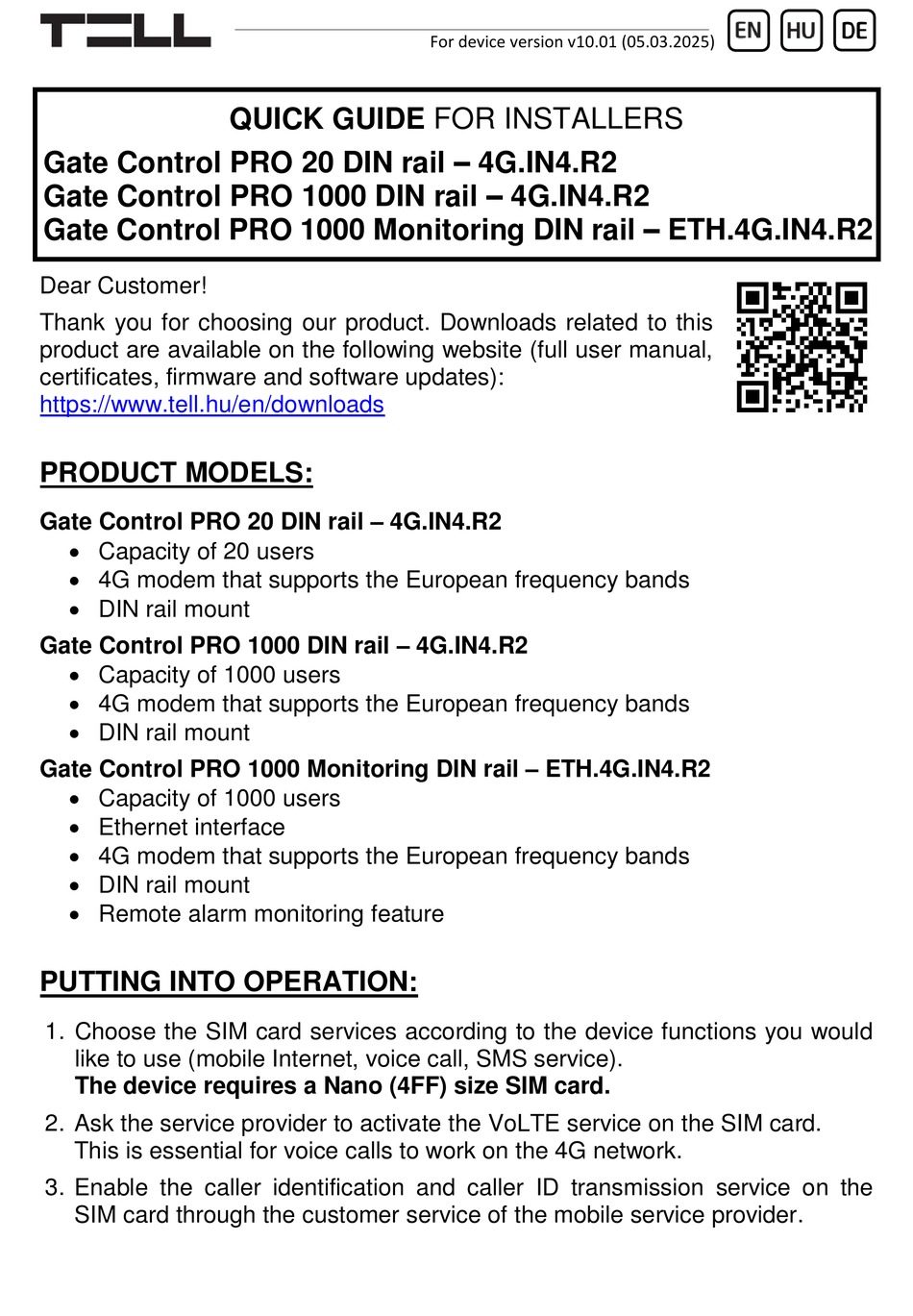

Dear Customer!
Thank you for choosing our product. Downloads related to this
product are available on the following website (full user manual,
certificates, firmware and software updates):
https://www.tell.hu/en/downloads
PRODUCT MODELS:
Gate Control PRO 20 DIN rail – 4G.IN4.R2
Capacity of 20 users
4G modem that supports the European frequency bands
DIN rail mount
Gate Control PRO 1000 DIN rail – 4G.IN4.R2
Capacity of 1000 users
4G modem that supports the European frequency bands
DIN rail mount
Gate Control PRO 1000 Monitoring DIN rail – ETH.4G.IN4.R2
Capacity of 1000 users
Ethernet interface
4G modem that supports the European frequency bands
DIN rail mount
Remote alarm monitoring feature
PUTTING INTO OPERATION:
1. Choose the SIM card services according to the device functions you would
like to use (mobile Internet, voice call, SMS service).
The device requires a Nano (4FF) size SIM card.
2. Ask the service provider to activate the VoLTE service on the SIM card.
This is essential for voice calls to work on the 4G network.
3. Enable the caller identification and caller ID transmission service on the
SIM card through the customer service of the mobile service provider.
QUICK GUIDE FOR INSTALLERS
For device version v10.01 (05.03.2025)
