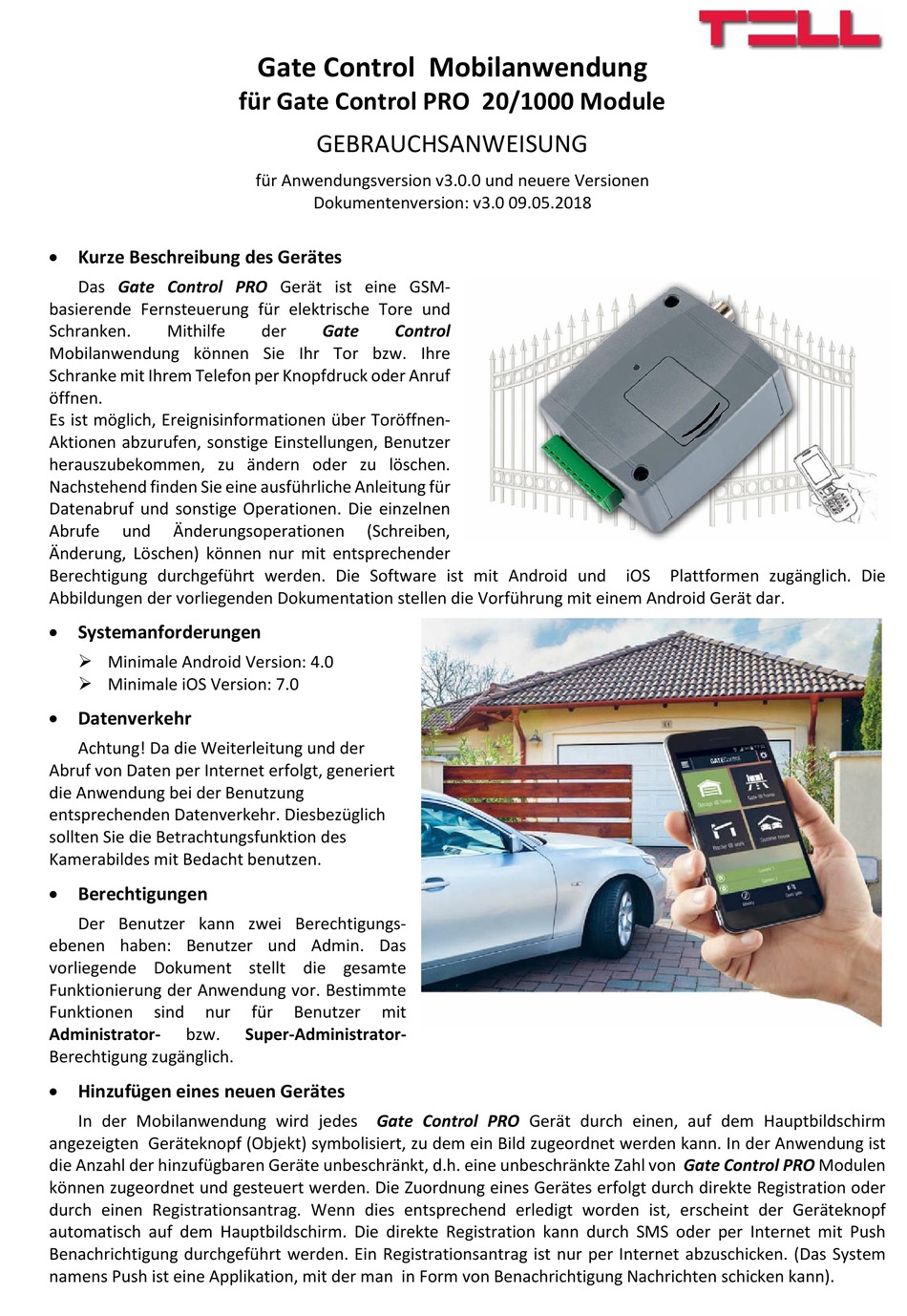

Kurze Beschreibung des Gerätes
Das Gate Control PRO Gerät ist eine GSM-
basierende Fernsteuerung für elektrische Tore und
Schranken.
Mithilfe
Mobilanwendung können Sie Ihr Tor bzw. Ihre
Schranke mit Ihrem Telefon per Knopfdruck oder Anruf
öffnen.
Es ist möglich, Ereignisinformationen über Toröffnen-
Aktionen abzurufen, sonstige Einstellungen, Benutzer
herauszubekommen, zu ändern oder zu löschen.
Nachstehend finden Sie eine ausführliche Anleitung für
Datenabruf und sonstige Operationen. Die einzelnen
Abrufe
und
Änderungsoperationen
Änderung, Löschen) können nur mit entsprechender
Berechtigung durchgeführt werden. Die Software ist mit Android und
Abbildungen der vorliegenden Dokumentation stellen die Vorführung mit einem Android Gerät dar.
Systemanforderungen
Minimale Android Version: 4.0
Minimale iOS Version: 7.0
Datenverkehr
Achtung! Da die Weiterleitung und der
Abruf von Daten per Internet erfolgt, generiert
die Anwendung bei der Benutzung
entsprechenden Datenverkehr. Diesbezüglich
sollten Sie die Betrachtungsfunktion des
Kamerabildes mit Bedacht benutzen.
Berechtigungen
Der Benutzer kann zwei Berechtigungs-
ebenen haben: Benutzer und Admin. Das
vorliegende Dokument stellt die gesamte
Funktionierung der Anwendung vor. Bestimmte
Funktionen
sind
nur
Administrator-
bzw.
Berechtigung zugänglich.
Hinzufügen eines neuen Gerätes
In der Mobilanwendung wird jedes Gate Control PRO Gerät durch einen, auf dem Hauptbildschirm
angezeigten Geräteknopf (Objekt) symbolisiert, zu dem ein Bild zugeordnet werden kann. In der Anwendung ist
die Anzahl der hinzufügbaren Geräte unbeschränkt, d.h. eine unbeschränkte Zahl von Gate Control PRO Modulen
können zugeordnet und gesteuert werden. Die Zuordnung eines Gerätes erfolgt durch direkte Registration oder
durch einen Registrationsantrag. Wenn dies entsprechend erledigt worden ist, erscheint der Geräteknopf
automatisch auf dem Hauptbildschirm. Die direkte Registration kann durch SMS oder per Internet mit Push
Benachrichtigung durchgeführt werden. Ein Registrationsantrag ist nur per Internet abzuschicken. (Das System
namens Push ist eine Applikation, mit der man in Form von Benachrichtigung Nachrichten schicken kann).
Gate Control Mobilanwendung
für Gate Control PRO 20/1000 Module
GEBRAUCHSANWEISUNG
für Anwendungsversion v3.0.0 und neuere Versionen
Dokumentenversion: v3.0 09.05.2018
der
Gate
Control
(Schreiben,
für
Benutzer
mit
Super-Administrator-
iOS
Plattformen zugänglich. Die
