REGISTRATORE DIGITALE DI VIDEO
1

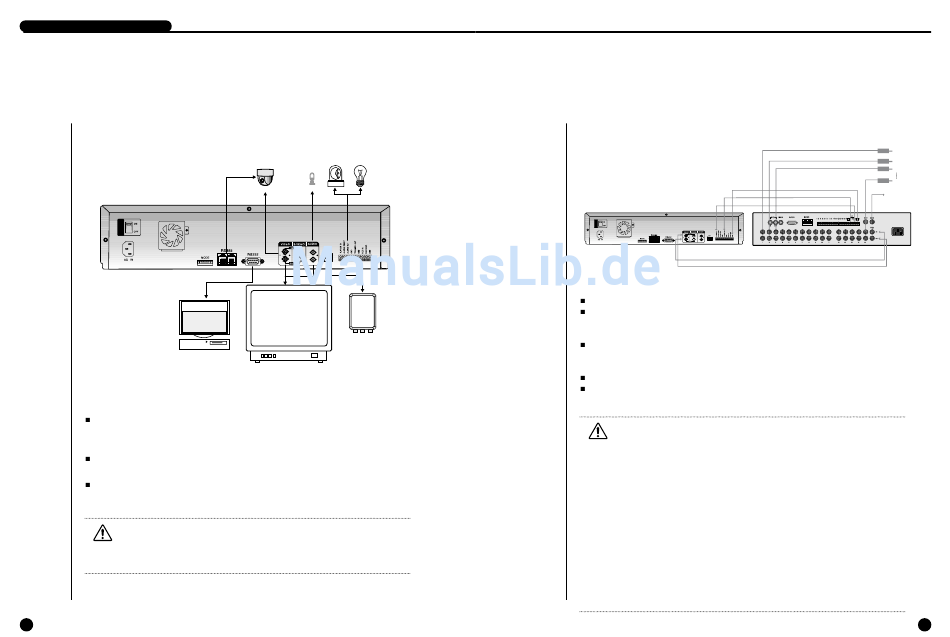

Collegamento a dispositivi esterni
P
0
W
E
R
PC
Questa unità può essere collegata ai seguenti dispositivi esterni: videocamere per l'ingresso
dei segnali video, microfoni per l'ingresso di segnali audio e monitor NTSC o PAL per l'us-
cita di segnali audio e video.
Può essere collegata a dispositivi esterni come un allarme, a seconda delle esigenze dell'u-
tente.
Può essere collegata a un PC attraverso una connessione LAN o seriale, per il comando a
distanza.
Caution Caution
– A monitor capable of displaying an NTSC or PAL video signal must be used with
this unit. An ordinary computer monitor cannot be used.
2-1
SIRENA
VIDEOCAMERA
MICROFONO
IN
OUT
LAN
PRESA VIDEO/AUDIO USCITA
(NTSC/PAL MONITOR)
2
Collegamento con Multiplexer
(ad esempio, collegamento all'SDM-160)
REGISTRATORE DI VIDEO SCR-3000
P
0
W
E
R
IN
OUT
L'SDM-160 è un Multiplexer per NTSC, e l'SDM-160P è un Multiplexer per PAL.
Collegare il jack di ingresso segnale video di questa unità al jack di uscita segnale video
dell'SDM-160, e collegare il jack di uscita segnale video di questa unità al jack di ingresso
segnale video dell'SDM-160.
Collegare il jack di uscita allarme (ALARM OUT) dell'SDM-160 al jack di ingresso allarme
di questa unità (ALARM IN), e collegare il jack VTI dell'SDM-160 al jack di uscita trigger
di questa unità (TRIGGER OUT).
Unire entrambi i terminali GND.
Per informazioni dettagliate sulle funzioni dell'SDM-160, consultare il manuale dell' SDM-
160
A A TTENZIONE TTENZIONE
- Assicurarsi di collegare il terminal di uscita trigger (TRIGGER OUT) di questa
unità al Multiplexer. In caso contrario, non è possibile registrare normalmente.
(Per informazioni sul metodo di collegamento, consultare il manuale del
Multiplexer che si desidera usare.)
- Se il field rate di registrazione del sistema è impostato a 0.50 ~ 15 FPS (Fields
Per Second, field al secondo) per il segnale video in ingresso NTSC e a 0.50 ~
12.5 FPS per il segnale video in ingresso PAL, impostare il Multiplexer in modo
da poter attivare/disattivare lo schermo di uscita registrazione con il Trigger
Pulse. (Per informazioni sulle impostazioni del field rate di registrazione, con-
sultare "(4) VELOCITA IMMAGINI" a pag. 4-7.)
- Se il field rate di registrazione del sistema è impostato a 30 FPS per il segnale
video in ingresso NTSC e a 25 FPS per il segnale video in ingresso PAL, è possi-
bile che metà dei canali di ingresso video non possano essere registrati (a secon-
da del tipo di Multiplexer). In questo caso, impostare il field rate di registrazione
a 60 FPS per NTSC e a 50 FPS per PAL.
CAMERA
1
2
3
16
USCITA
MONITOR
AC IN
DIGITALE MULTIPLEXER SDM-160
2-2
