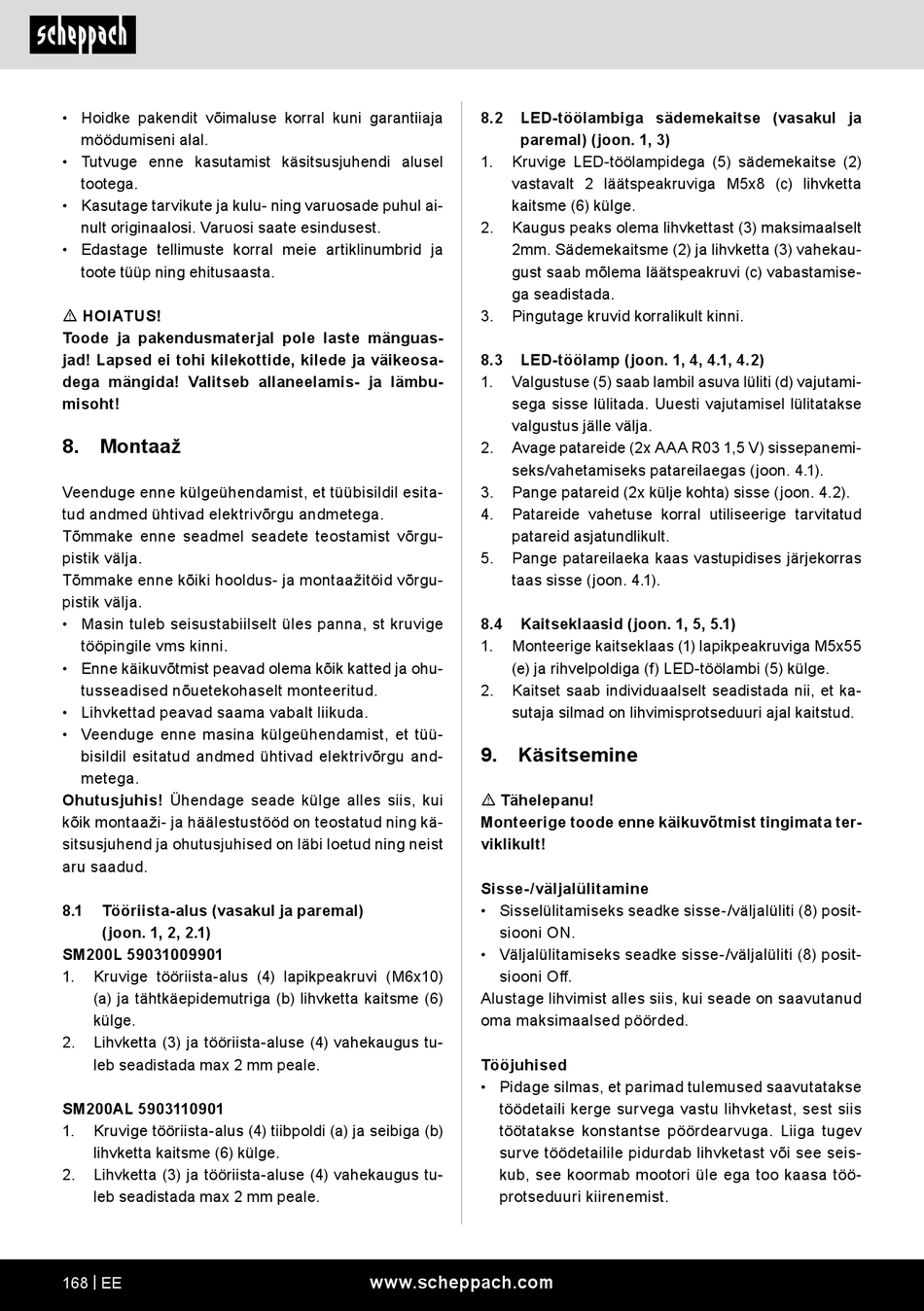

• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
toote tüüp ning ehitusaasta.
m HOIATUS!
Toode ja pakendusmaterjal pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbu-
misoht!
8. Montaaž
Veenduge enne külgeühendamist, et tüübisildil esita-
tud andmed ühtivad elektrivõrgu andmetega.
Tõmmake enne seadmel seadete teostamist võrgu-
pistik välja.
Tõmmake enne kõiki hooldus- ja montaažitöid võrgu-
pistik välja.
• Masin tuleb seisustabiilselt üles panna, st kruvige
tööpingile vms kinni.
• Enne käikuvõtmist peavad olema kõik katted ja ohu-
tusseadised nõuetekohaselt monteeritud.
• Lihvkettad peavad saama vabalt liikuda.
• Veenduge enne masina külgeühendamist, et tüü-
bisildil esitatud andmed ühtivad elektrivõrgu and-
metega.
Ohutusjuhis! Ühendage seade külge alles siis, kui
kõik montaaži- ja häälestustööd on teostatud ning kä-
sitsusjuhend ja ohutusjuhised on läbi loetud ning neist
aru saadud.
8.1 Tööriista-alus (vasakul ja paremal)
(joon. 1, 2, 2.1)
SM200L 59031009901
1. Kruvige tööriista-alus (4) lapikpeakruvi (M6x10)
(a) ja tähtkäepidemutriga (b) lihvketta kaitsme (6)
külge.
2. Lihvketta (3) ja tööriista-aluse (4) vahekaugus tu-
leb seadistada max 2 mm peale.
SM200AL 5903110901
1. Kruvige tööriista-alus (4) tiibpoldi (a) ja seibiga (b)
lihvketta kaitsme (6) külge.
2. Lihvketta (3) ja tööriista-aluse (4) vahekaugus tu-
leb seadistada max 2 mm peale.
168 | EE
8.2 LED-töölambiga sädemekaitse (vasakul ja
paremal) (joon. 1, 3)
1. Kruvige LED-töölampidega (5) sädemekaitse (2)
vastavalt 2 läätspeakruviga M5x8 (c) lihvketta
kaitsme (6) külge.
2. Kaugus peaks olema lihvkettast (3) maksimaalselt
2mm. Sädemekaitsme (2) ja lihvketta (3) vahekau-
gust saab mõlema läätspeakruvi (c) vabastamise-
ga seadistada.
3. Pingutage kruvid korralikult kinni.
8.3 LED-töölamp (joon. 1, 4, 4.1, 4.2)
1. Valgustuse (5) saab lambil asuva lüliti (d) vajutami-
sega sisse lülitada. Uuesti vajutamisel lülitatakse
valgustus jälle välja.
2. Avage patareide (2x AAA R03 1,5 V) sissepanemi-
seks/vahetamiseks patareilaegas (joon. 4.1).
3. Pange patareid (2x külje kohta) sisse (joon. 4.2).
4. Patareide vahetuse korral utiliseerige tarvitatud
patareid asjatundlikult.
5. Pange patareilaeka kaas vastupidises järjekorras
taas sisse (joon. 4.1).
8.4 Kaitseklaasid (joon. 1, 5, 5.1)
1. Monteerige kaitseklaas (1) lapikpeakruviga M5x55
(e) ja rihvelpoldiga (f) LED-töölambi (5) külge.
2. Kaitset saab individuaalselt seadistada nii, et ka-
sutaja silmad on lihvimisprotseduuri ajal kaitstud.
9. Käsitsemine
m Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
Sisse-/väljalülitamine
• Sisselülitamiseks seadke sisse-/väljalüliti (8) posit-
siooni ON.
• Väljalülitamiseks seadke sisse-/väljalüliti (8) posit-
siooni Off.
Alustage lihvimist alles siis, kui seade on saavutanud
oma maksimaalsed pöörded.
Tööjuhised
• Pidage silmas, et parimad tulemused saavutatakse
töödetaili kerge survega vastu lihvketast, sest siis
töötatakse konstantse pöördearvuga. Liiga tugev
surve töödetailile pidurdab lihvketast või see seis-
kub, see koormab mootori üle ega too kaasa töö-
protseduuri kiirenemist.
