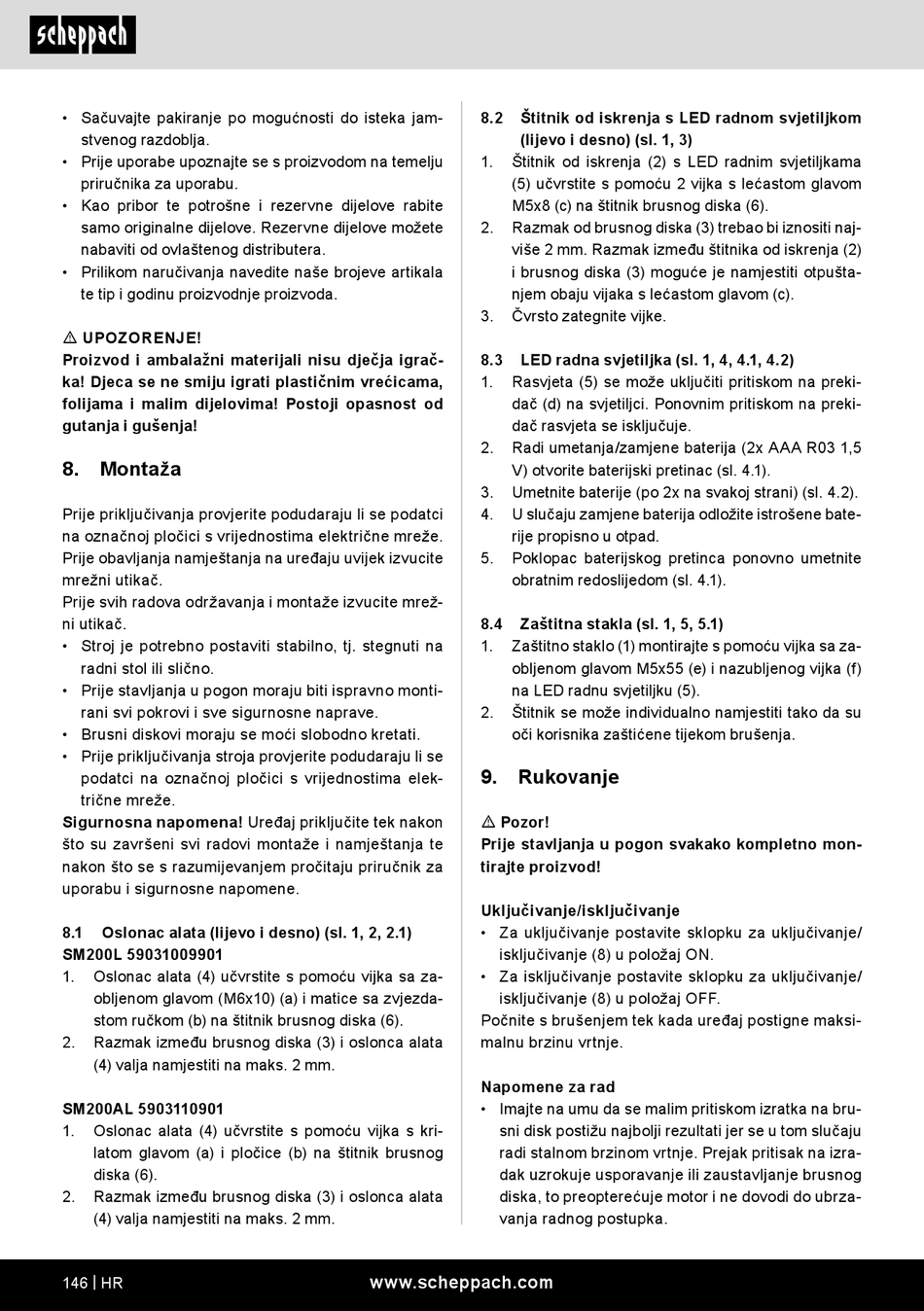

• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Proizvod i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećicama,
folijama i malim dijelovima! Postoji opasnost od
gutanja i gušenja!
8. Montaža
Prije priključivanja provjerite podudaraju li se podatci
na označnoj pločici s vrijednostima električne mreže.
Prije obavljanja namještanja na uređaju uvijek izvucite
mrežni utikač.
Prije svih radova održavanja i montaže izvucite mrež-
ni utikač.
• Stroj je potrebno postaviti stabilno, tj. stegnuti na
radni stol ili slično.
• Prije stavljanja u pogon moraju biti ispravno monti-
rani svi pokrovi i sve sigurnosne naprave.
• Brusni diskovi moraju se moći slobodno kretati.
• Prije priključivanja stroja provjerite podudaraju li se
podatci na označnoj pločici s vrijednostima elek-
trične mreže.
Sigurnosna napomena! Uređaj priključite tek nakon
što su završeni svi radovi montaže i namještanja te
nakon što se s razumijevanjem pročitaju priručnik za
uporabu i sigurnosne napomene.
8.1 Oslonac alata (lijevo i desno) (sl. 1, 2, 2.1)
SM200L 59031009901
1. Oslonac alata (4) učvrstite s pomoću vijka sa za-
obljenom glavom (M6x10) (a) i matice sa zvjezda-
stom ručkom (b) na štitnik brusnog diska (6).
2. Razmak između brusnog diska (3) i oslonca alata
(4) valja namjestiti na maks. 2 mm.
SM200AL 5903110901
1. Oslonac alata (4) učvrstite s pomoću vijka s kri-
latom glavom (a) i pločice (b) na štitnik brusnog
diska (6).
2. Razmak između brusnog diska (3) i oslonca alata
(4) valja namjestiti na maks. 2 mm.
146 | HR
8.2 Štitnik od iskrenja s LED radnom svjetiljkom
(lijevo i desno) (sl. 1, 3)
1. Štitnik od iskrenja (2) s LED radnim svjetiljkama
(5) učvrstite s pomoću 2 vijka s lećastom glavom
M5x8 (c) na štitnik brusnog diska (6).
2. Razmak od brusnog diska (3) trebao bi iznositi naj-
više 2 mm. Razmak između štitnika od iskrenja (2)
i brusnog diska (3) moguće je namjestiti otpušta-
njem obaju vijaka s lećastom glavom (c).
3. Čvrsto zategnite vijke.
8.3 LED radna svjetiljka (sl. 1, 4, 4.1, 4.2)
1. Rasvjeta (5) se može uključiti pritiskom na preki-
dač (d) na svjetiljci. Ponovnim pritiskom na preki-
dač rasvjeta se isključuje.
2. Radi umetanja/zamjene baterija (2x AAA R03 1,5
V) otvorite baterijski pretinac (sl. 4.1).
3. Umetnite baterije (po 2x na svakoj strani) (sl. 4.2).
4. U slučaju zamjene baterija odložite istrošene bate-
rije propisno u otpad.
5. Poklopac baterijskog pretinca ponovno umetnite
obratnim redoslijedom (sl. 4.1).
8.4 Zaštitna stakla (sl. 1, 5, 5.1)
1. Zaštitno staklo (1) montirajte s pomoću vijka sa za-
obljenom glavom M5x55 (e) i nazubljenog vijka (f)
na LED radnu svjetiljku (5).
2. Štitnik se može individualno namjestiti tako da su
oči korisnika zaštićene tijekom brušenja.
9. Rukovanje
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
Uključivanje/isključivanje
• Za uključivanje postavite sklopku za uključivanje/
isključivanje (8) u položaj ON.
• Za isključivanje postavite sklopku za uključivanje/
isključivanje (8) u položaj OFF.
Počnite s brušenjem tek kada uređaj postigne maksi-
malnu brzinu vrtnje.
Napomene za rad
• Imajte na umu da se malim pritiskom izratka na bru-
sni disk postižu najbolji rezultati jer se u tom slučaju
radi stalnom brzinom vrtnje. Prejak pritisak na izra-
dak uzrokuje usporavanje ili zaustavljanje brusnog
diska, to preopterećuje motor i ne dovodi do ubrza-
vanja radnog postupka.
