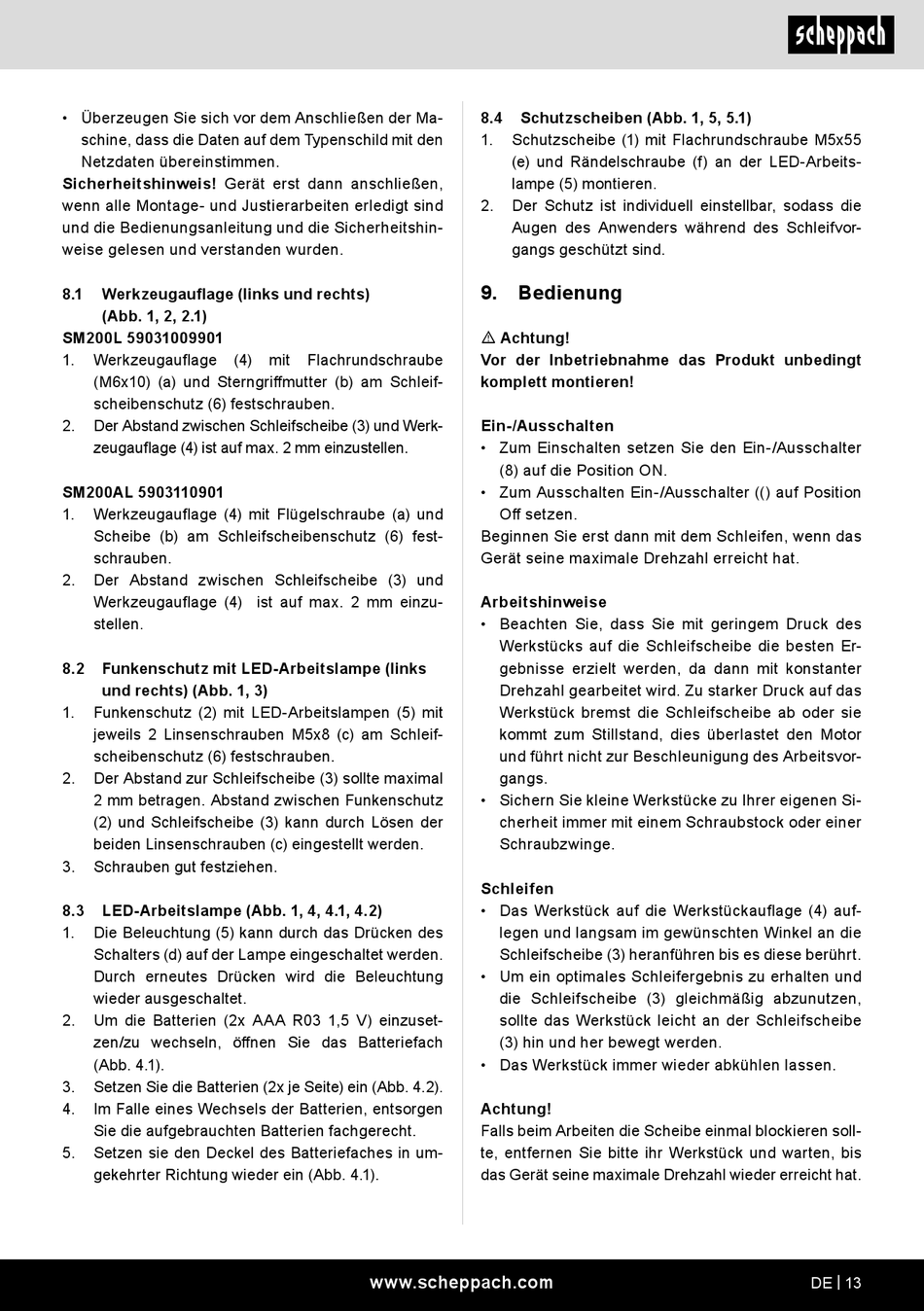

Scheppach SM200L Originalbetriebsanleitung Seite 13

• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
Sicherheitshinweis! Gerät erst dann anschließen,
wenn alle Montage- und Justierarbeiten erledigt sind
und die Bedienungsanleitung und die Sicherheitshin-
weise gelesen und verstanden wurden.
8.1 Werkzeugauflage (links und rechts)
(Abb. 1, 2, 2.1)
SM200L 59031009901
1. Werkzeugauflage (4)
(M6x10) (a) und Sterngriffmutter (b) am Schleif-
scheibenschutz (6) festschrauben.
2. Der Abstand zwischen Schleifscheibe (3) und Werk-
zeugauflage (4) ist auf max. 2 mm einzustellen.
SM200AL 5903110901
1. Werkzeugauflage (4) mit Flügelschraube (a) und
Scheibe (b) am Schleifscheibenschutz (6) fest-
schrauben.
2. Der Abstand zwischen Schleifscheibe (3) und
Werkzeugauflage (4) ist auf max. 2 mm einzu-
stellen.
8.2 Funkenschutz mit LED-Arbeitslampe (links
und rechts) (Abb. 1, 3)
1. Funkenschutz (2) mit LED-Arbeitslampen (5) mit
jeweils 2 Linsenschrauben M5x8 (c) am Schleif-
scheibenschutz (6) festschrauben.
2. Der Abstand zur Schleifscheibe (3) sollte maximal
2 mm betragen. Abstand zwischen Funkenschutz
(2) und Schleifscheibe (3) kann durch Lösen der
beiden Linsenschrauben (c) eingestellt werden.
3. Schrauben gut festziehen.
8.3 LED-Arbeitslampe (Abb. 1, 4, 4.1, 4.2)
1. Die Beleuchtung (5) kann durch das Drücken des
Schalters (d) auf der Lampe eingeschaltet werden.
Durch erneutes Drücken wird die Beleuchtung
wieder ausgeschaltet.
2. Um die Batterien (2x AAA R03 1,5 V) einzuset-
zen/zu wechseln, öffnen Sie das Batteriefach
(Abb. 4.1).
3. Setzen Sie die Batterien (2x je Seite) ein (Abb. 4.2).
4. Im Falle eines Wechsels der Batterien, entsorgen
Sie die aufgebrauchten Batterien fachgerecht.
5. Setzen sie den Deckel des Batteriefaches in um-
gekehrter Richtung wieder ein (Abb. 4.1).
mit Flachrundschraube
www.scheppach.com
8.4 Schutzscheiben (Abb. 1, 5, 5.1)
1. Schutzscheibe (1) mit Flachrundschraube M5x55
(e) und Rändelschraube (f) an der LED-Arbeits-
lampe (5) montieren.
2. Der Schutz ist individuell einstellbar, sodass die
Augen des Anwenders während des Schleifvor-
gangs geschützt sind.
9. Bedienung
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Ein-/Ausschalten
• Zum Einschalten setzen Sie den Ein-/Ausschalter
(8) auf die Position ON.
• Zum Ausschalten Ein-/Ausschalter (() auf Position
Off setzen.
Beginnen Sie erst dann mit dem Schleifen, wenn das
Gerät seine maximale Drehzahl erreicht hat.
Arbeitshinweise
• Beachten Sie, dass Sie mit geringem Druck des
Werkstücks auf die Schleifscheibe die besten Er-
gebnisse erzielt werden, da dann mit konstanter
Drehzahl gearbeitet wird. Zu starker Druck auf das
Werkstück bremst die Schleifscheibe ab oder sie
kommt zum Stillstand, dies überlastet den Motor
und führt nicht zur Beschleunigung des Arbeitsvor-
gangs.
• Sichern Sie kleine Werkstücke zu Ihrer eigenen Si-
cherheit immer mit einem Schraubstock oder einer
Schraubzwinge.
Schleifen
• Das Werkstück auf die Werkstückauflage (4) auf-
legen und langsam im gewünschten Winkel an die
Schleifscheibe (3) heranführen bis es diese berührt.
• Um ein optimales Schleifergebnis zu erhalten und
die Schleifscheibe (3) gleichmäßig abzunutzen,
sollte das Werkstück leicht an der Schleifscheibe
(3) hin und her bewegt werden.
• Das Werkstück immer wieder abkühlen lassen.
Achtung!
Falls beim Arbeiten die Scheibe einmal blockieren soll-
te, entfernen Sie bitte ihr Werkstück und warten, bis
das Gerät seine maximale Drehzahl wieder erreicht hat.
