3ÿ 4-Leiter KW, HP, KVA, KVAR, Leistungsfaktor- und Phasenwinkelmessung

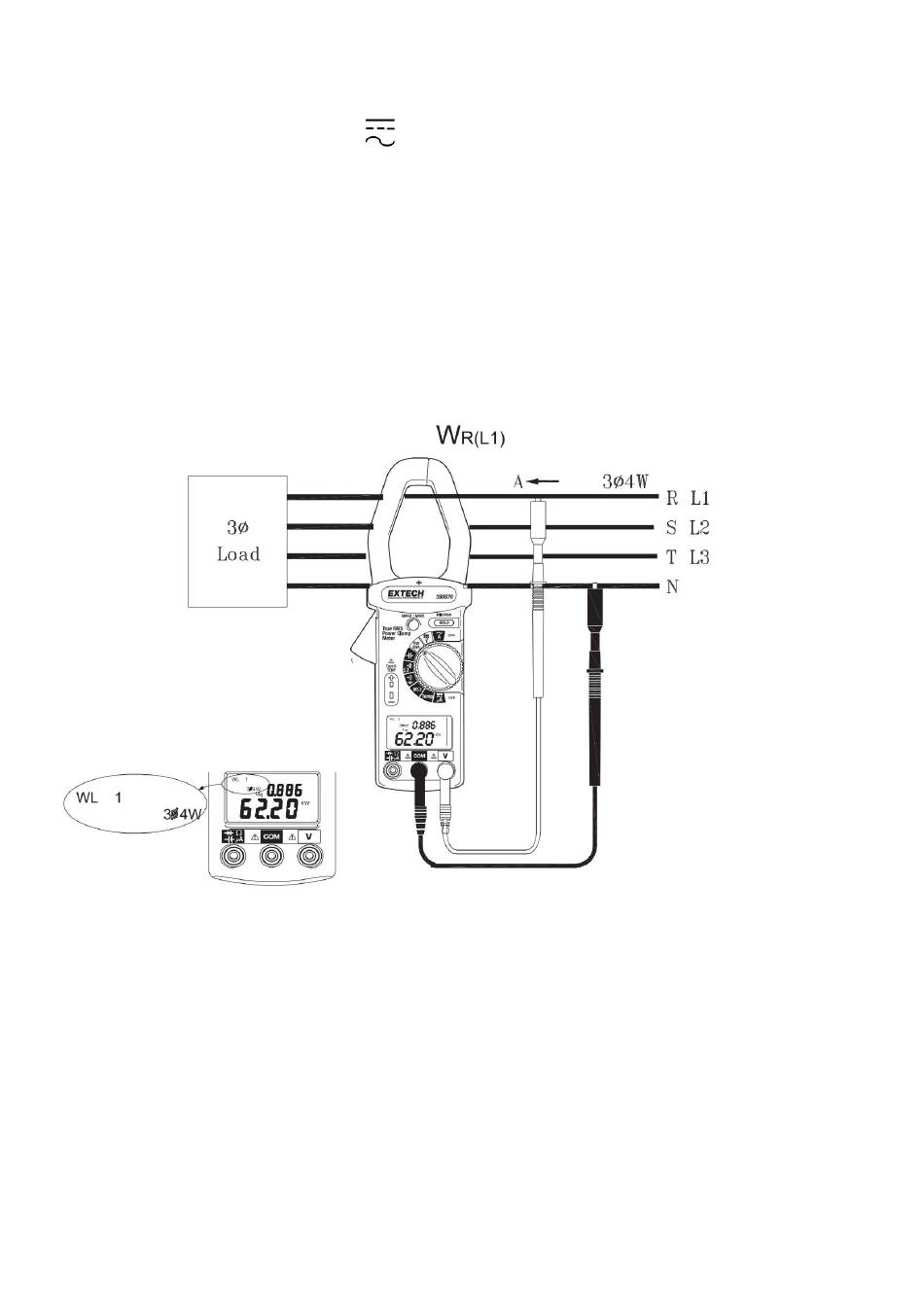

1. Messen Sie zunächst WR(L1) (siehe Diagramm unten).
a. Stellen Sie den Drehschalter auf b.
Drücken und halten Sie die Taste „RANGE" , während Sie den Drehschalter auf die Position „KW/KVA" stellen.
Die Symbole 3ÿ4W und WL1 sollten erscheinen.
c. Stecken Sie die Messleitungen in die
Eingangsbuchsen. d. Verbinden Sie den Neutralleiter mit dem COM-
Anschluss (schwarz). e. Verbinden Sie die Prüfspitze des V-Anschlusses (rot) mit der ersten
Phase (z. B. R oder L1). f. Klemmen Sie die Klemme an
dieselbe Phase (z. B. R oder L1). g. Das Stromzangenmessgerät wählt automatisch
den richtigen Bereich. h. Warten Sie, bis der Messwert stabil ist (ca. 6 Sekunden) und drücken Sie dann die Taste „HOLD" . Die
Das Symbol erlischt und das Symbol WL2 erscheint, um den Benutzer anzuweisen, das WS(L2) zu nehmen.
Messung.
2. Messen Sie zweitens WS(L2) (siehe Diagramm, das den folgenden Schritten folgt)
a. Trennen Sie die Prüfspitze von der Phase, an der die Klemmbacke im vorherigen
Messung.
b. Verbinden Sie die Prüfspitze der Klemme V (rot) mit der zweiten Phase (z. B. S oder L2).
c. Klemmen Sie die Phase an, an der die Prüfspitze angeschlossen ist (z. B. S- oder L2-Phase).
d. Die Stromzange wählt automatisch den richtigen Bereich. e. Warten
Sie, bis der Messwert stabil ist (ca. 6 Sekunden) und drücken Sie dann die Taste „HOLD" . Der WL2
Das Symbol WL3 wird erscheinen und den Benutzer anweisen, das WT(L3) zu nehmen .
Messung.
„ "
V
Position.
10 380976-EU-DE-V3.2 6/12
