AC-Leistungsmessungen

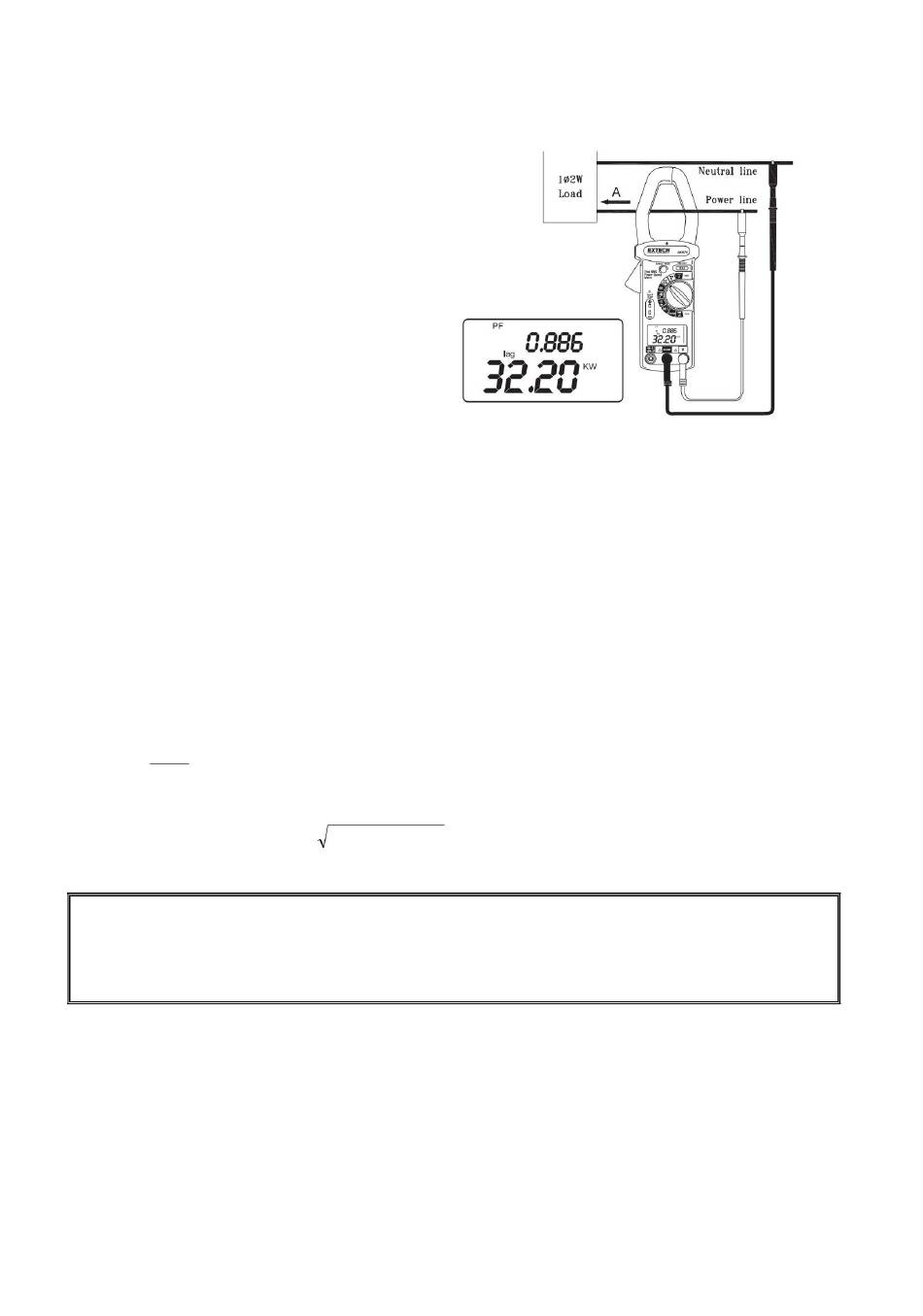

1ÿ KW-, KVA-, KVAR-, Leistungsfaktor- und Phasenwinkelmessung 1. Stellen Sie den
Drehschalter auf die Position „KW/KVA".
2. Stecken Sie die Prüfleitungen wie folgt in das Messgerät:
Schwarz an „COM" und Rot an „V".
3. Verbinden Sie das schwarze Kabel mit dem Neutralleiter.
4. Schließen Sie das rote Kabel an die Stromleitung an und
klemmen Sie es an dasselbe Kabel an, an das das rote
Kabel angeschlossen ist.
5. Das Messgerät wählt automatisch den besten Bereich.
6. Wählen Sie mit der Taste RANGE die gewünschte
Anzeigekombination aus. Mit RANGE können Sie durch
die folgenden Kombinationsanzeigen blättern:
ÿ kW und HP (Pferdestärken) ÿ kW
und PF (Leistungsfaktor) ÿ kW und
KVAR (Blindleistung)
ÿ KVA und Phasenwinkel (ÿ)
ÿ V und A
Beachten Sie, dass auf dem LCD auch die Symbole „LEAD" und „LAG" angezeigt werden, um den Benutzer darüber zu informieren,
dass die Spannung in Bezug auf die Phase dem Strom vor- oder nacheilt.
Hinweis: Warten Sie nach jedem Drücken der RANGE-Taste 2 Sekunden, bis das Messgerät die Anzeige aktualisiert.
1 PS = 746 Watt
KW
PF
ÿ
KVA
KVA (Scheinleistung) = (V*A) / 1000
KVAR (Blindleistung) = (KVA) (KW)
ANMERKUNGEN
1. Für optimale Genauigkeit muss das auf dem Messgerät aufgedruckte „+"-Zeichen zur Stromquelle zeigen.
2. Wenn es sich bei dem zu testenden Gerät um ein Schaltnetzteil handelt, sind die KW-, PF- und Phasenwinkelmessungen
möglicherweise nicht genau.
= cosÿ
2 2
= KVA sinÿ
*
ÿ
6
