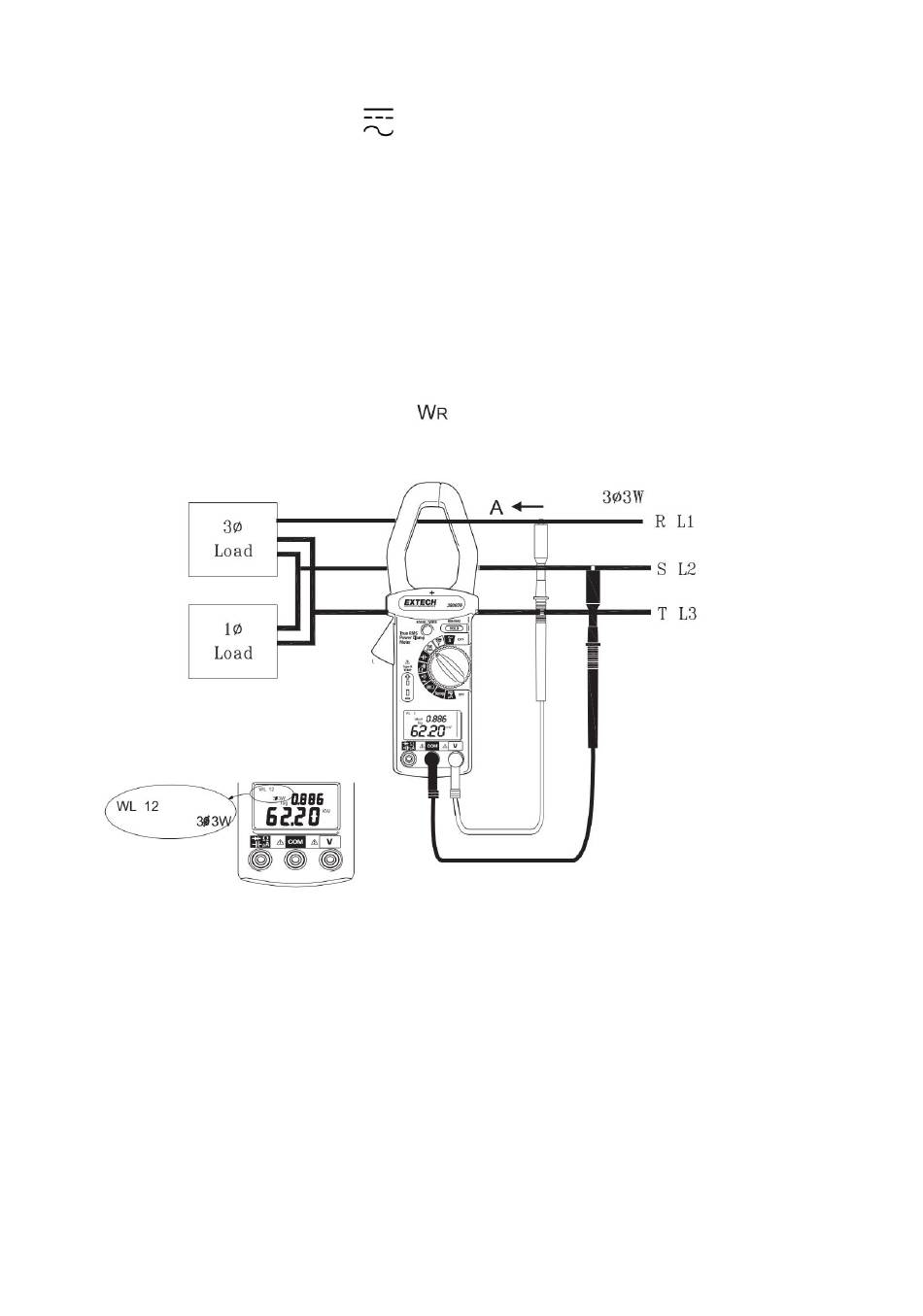

3ÿ 3-Leiter KW-, HP-, KVA-, KVAR-, Leistungsfaktor- und Phasenwinkelmessung 1. Messen
Sie zuerst WRS(L1L2) (siehe Diagramm unten).
a. Stellen Sie den Drehschalter auf b.
Halten Sie die Taste „HOLD" gedrückt , während Sie den Drehschalter auf „KW/KVA" stellen. Die Symbole 3ÿ3W
und WL12 werden angezeigt.
c. Stecken Sie die Prüfleitungen in die Buchsen.
d. Wählen Sie eine Phase (z. B. S oder L2) als COM und verbinden Sie die Prüfspitze des COM-Anschlusses
(schwarz) mit dieser Phase (z. B. S oder L2).
e. Verbinden Sie die Prüfspitze des V-Anschlusses (rot) mit der zweiten Phase (z. B. R oder
L1). f. Klemmen Sie dieselbe Phase wie in Schritt e. an (z. B. R
oder L1). g. Die Stromzange wählt automatisch den richtigen Bereich. h.
Warten Sie, bis der Messwert stabil ist (ca. 6 Sekunden). Drücken Sie die Taste „HOLD", um den Wert zu speichern.
Messwert. Das Symbol WL23 wird angezeigt.
2. Messen Sie zweitens WTS(L3L2) (siehe Diagramm, das den folgenden Schritten folgt).
a. Trennen Sie die Prüfspitze von der Phase, an der die Klemmbacke im vorherigen Schritt eingestellt wurde.
Messung.
b. Verbinden Sie die Prüfspitze mit der dritten Phase (z. B. T oder L3). c.
Klemmen Sie die dritte Phase an, an der die Prüfspitze angeschlossen ist (z. B. T oder
L3). d. Die Stromzange wählt automatisch den richtigen Bereich. e. Warten
Sie, bis der Messwert stabil ist (ca. 6 Sekunden) und drücken Sie dann die Taste „HOLD", um den Wert zu speichern.
der Messwert.
„
V ".
7
