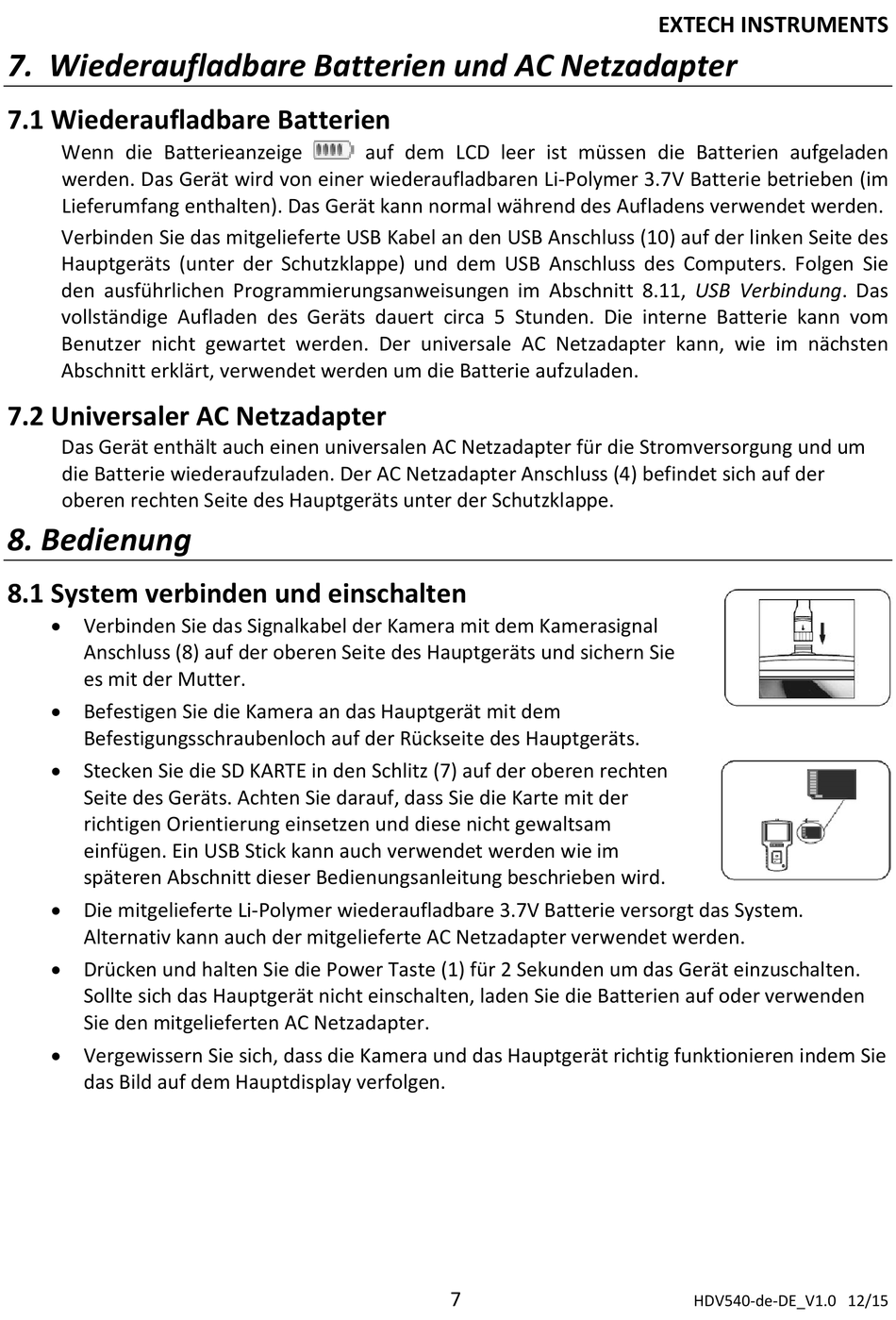

7. Wiederaufladbare Batterien und AC Netzadapter
7.1 Wiederaufladbare Batterien
Wenn die Batterieanzeige
werden. Das Gerät wird von einer wiederaufladbaren Li‐Polymer 3.7V Batterie betrieben (im
Lieferumfang enthalten). Das Gerät kann normal während des Aufladens verwendet werden.
Verbinden Sie das mitgelieferte USB Kabel an den USB Anschluss (10) auf der linken Seite des
Hauptgeräts (unter der Schutzklappe) und dem USB Anschluss des Computers. Folgen Sie
den ausführlichen Programmierungsanweisungen im Abschnitt 8.11, USB Verbindung. Das
vollständige Aufladen des Geräts dauert circa 5 Stunden. Die interne Batterie kann vom
Benutzer nicht gewartet werden. Der universale AC Netzadapter kann, wie im nächsten
Abschnitt erklärt, verwendet werden um die Batterie aufzuladen.
7.2 Universaler AC Netzadapter
Das Gerät enthält auch einen universalen AC Netzadapter für die Stromversorgung und um
die Batterie wiederaufzuladen. Der AC Netzadapter Anschluss (4) befindet sich auf der
oberen rechten Seite des Hauptgeräts unter der Schutzklappe.
8. Bedienung
8.1 System verbinden und einschalten
 Verbinden Sie das Signalkabel der Kamera mit dem Kamerasignal
Anschluss (8) auf der oberen Seite des Hauptgeräts und sichern Sie
es mit der Mutter.
 Befestigen Sie die Kamera an das Hauptgerät mit dem
Befestigungsschraubenloch auf der Rückseite des Hauptgeräts.
 Stecken Sie die SD KARTE in den Schlitz (7) auf der oberen rechten
Seite des Geräts. Achten Sie darauf, dass Sie die Karte mit der
richtigen Orientierung einsetzen und diese nicht gewaltsam
einfügen. Ein USB Stick kann auch verwendet werden wie im
späteren Abschnitt dieser Bedienungsanleitung beschrieben wird.
 Die mitgelieferte Li‐Polymer wiederaufladbare 3.7V Batterie versorgt das System.
Alternativ kann auch der mitgelieferte AC Netzadapter verwendet werden.
 Drücken und halten Sie die Power Taste (1) für 2 Sekunden um das Gerät einzuschalten.
Sollte sich das Hauptgerät nicht einschalten, laden Sie die Batterien auf oder verwenden
Sie den mitgelieferten AC Netzadapter.
 Vergewissern Sie sich, dass die Kamera und das Hauptgerät richtig funktionieren indem Sie
das Bild auf dem Hauptdisplay verfolgen.
auf dem LCD leer ist müssen die Batterien aufgeladen
