Bedienelemente und Anschlüsse

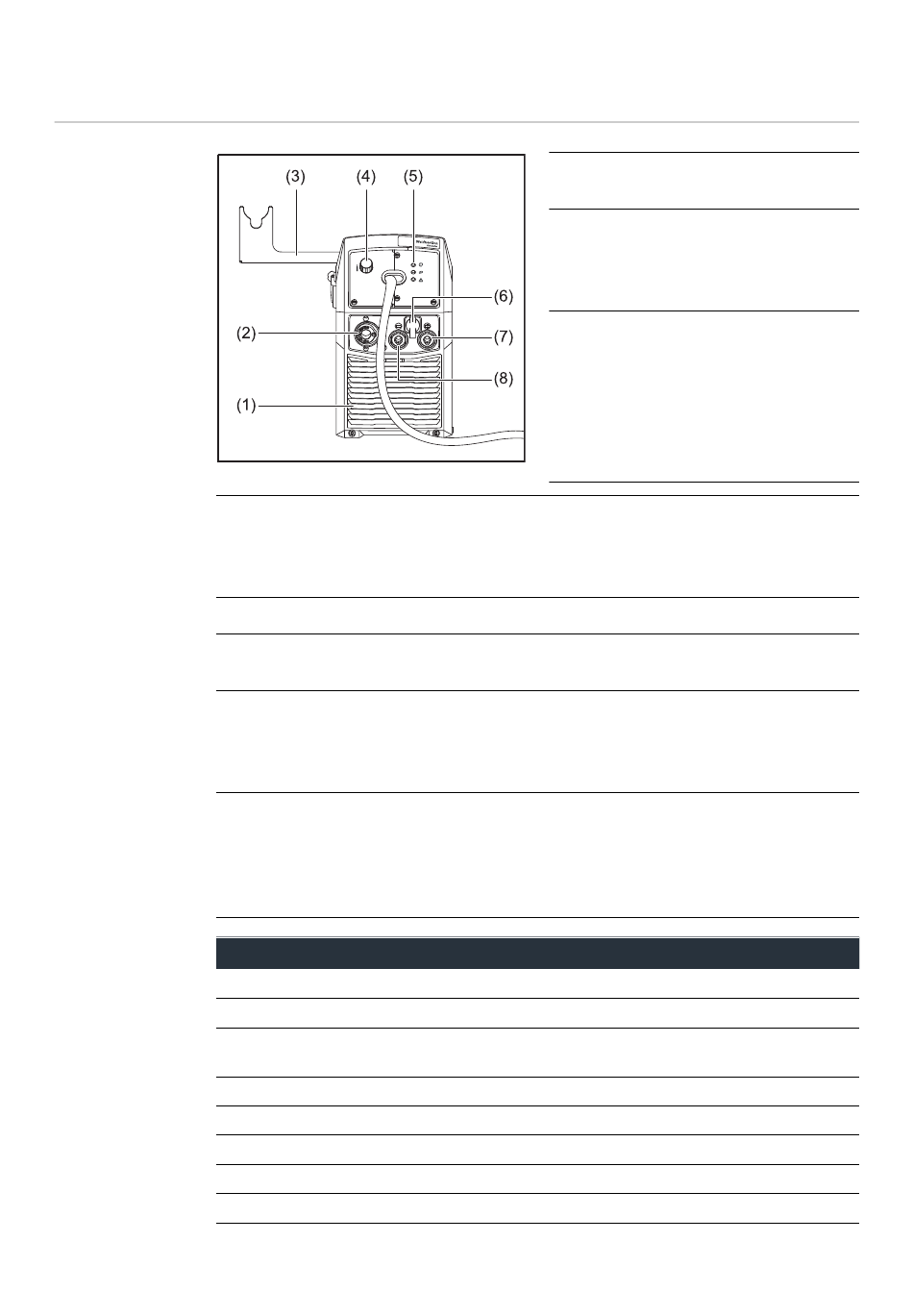

Bedienelemente,
Anzeigen und
Anschlüsse am
Welducation Si-
mulator
Vorderseite
(4)
(5)
(6)
(7)
(8)
*)
keine Anzeige leuchtet
Grün blinkt schnell
Grün leuchtet
Grün und Gelb leuchten
Gelb leuchtet und Gelb blinkt langsam
Gelb blinkt langsam
Grün blinkt schnell und Gelb leuchtet
Grün blinkt langsam und Gelb leuchtet
34
Simulation Schutzgas:
Drehknopf, um die Einstellung der Schutzgasmenge mittels Gasdruck-
Minderer zu simulieren
Die Anzeige des Wertes erfolgt in der Software Welducation Campus.
Status-LEDs grün, gelb und rot
Anschluss TMC (TIG Multi Connector):
Zum Anschließen eines WIG-Schweißbrenners mit Anschluss TMC
(+) Strombuchse mit Bajonettverschluss:
Anschließen des Massekabels beim WIG-Schweißen
Anschließen des Elektroden- oder Massekabels beim Stabelektroden-
Schweißen (je nach Elektrodentype)
(-) Strombuchse mit Bajonettverschluss:
Anschließen des Massekabels beim MIG/MAG-Schweißen
Anschließen eines Standard WIG-Schweißbrenners
Anschließen des Elektroden- oder Massekabels beim Stabelektroden-
Schweißen (je nach Elektrodentype)
LED
(1)
Lüftungsöffnungen:
Gerätekühlung
(2)
Anschluss Schweißbrenner
MIG/MAG:
zum Anschließen des MIG/
MAG-Schweißbrenners
(3)
Ablageschale:
z. B. zur Ablage des XR-Head-
sets und des Interaktions-Tar-
gets
Aufnahme für den
Schweißbrenner oder Elektro-
denhalter
*)
Status
Simulator ist abgeschaltet
Simulator fährt hoch
Simulator ist vollständig hochgefah-
ren und betriebsbereit
Aufgabe am Simulator ist gestartet
Fehler
kein Netzwerk verfügbar
Start / Stopp 3D-Simulation
3D-Simulation ist gestartet
