Compa V
Druckkopf ausbauen
Druckkopf einbauen
06.25
H

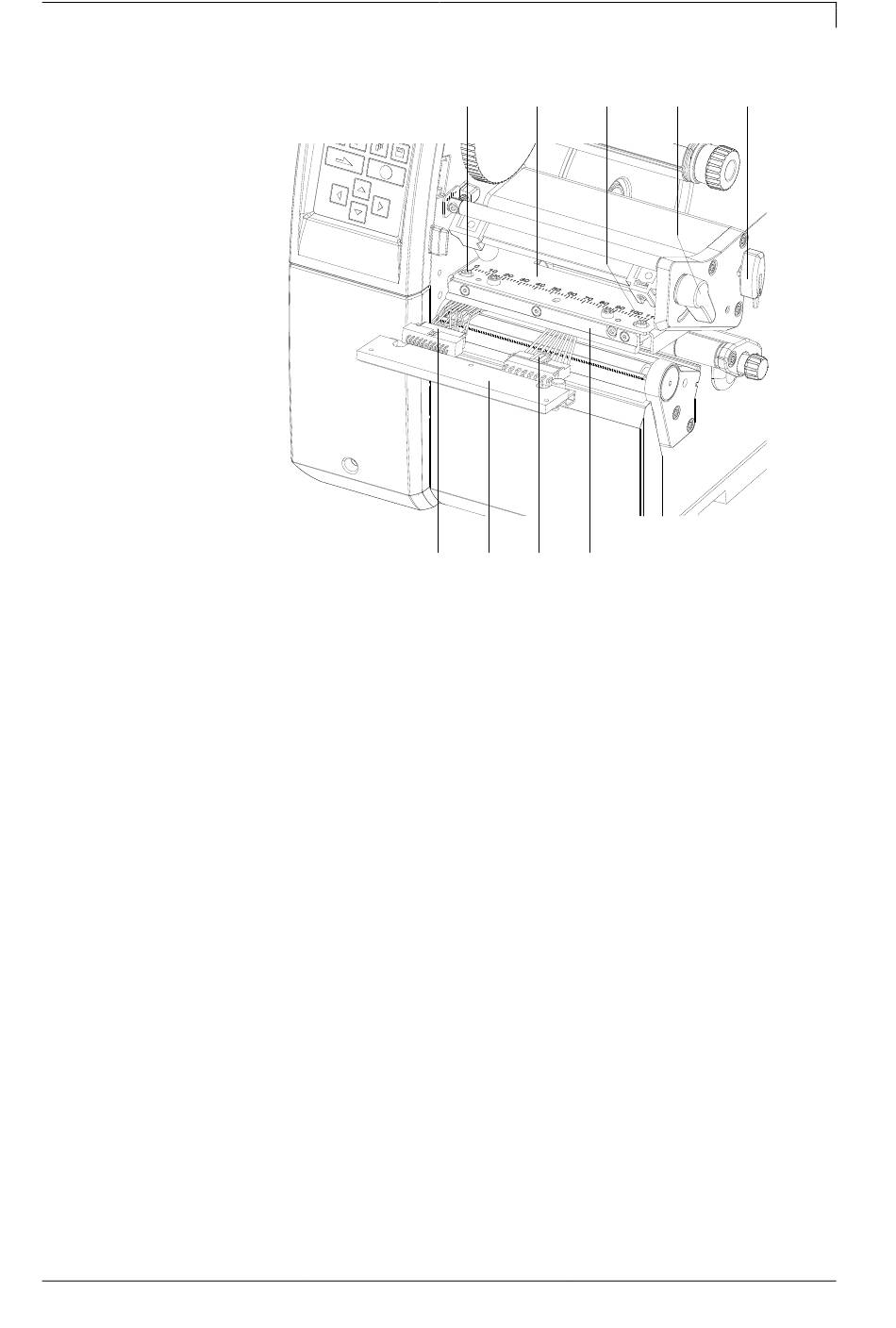

Abbildung 26
1. Deckel des Druckers öffnen.
2. Andruckhebel (C) gegen den Uhrzeigersinn drehen, um den
Druckkopf zu entriegeln.
3. Etiketten und Transferband aus dem Etikettendrucker entnehmen
4. Sechskantschlüssel (D) aus seiner Halterung nehmen.
5. Druckkopfhalter (B) mit einem Finger leicht auf der Andruckwalze
halten und mit dem Sechskantschlüssel Schrauben (A)
ausschrauben bis der Druckkopf (G) lose ist.
6. Druckkopfhalter (B) nach oben schwenken.
7. Druckkopf (G) nach vorne ziehen.
8. Beide Steckverbindungen (F, H) am Druckkopf lösen und
Druckkopf auf sauberer und weicher Unterlage ablegen.
1. Steckverbindungen (F, H) anstecken.
2. Druckkopf (G) in der Zwischenlage (E) positionieren, dass die
Schrauben (A) greifen.
3. Druckkopfhalter (B) mit einem Finger leicht auf der Andruckwalze
halten und korrekte Lage des Druckkopfs prüfen.
4. Mit dem Sechskantschlüssel Schrauben (A) einschrauben und
festziehen.
5. Etiketten und Transferband wieder einlegen (siehe Kapitel 5
Material einlegen auf Seite 35).
6. Andruckhebel (C) im Uhrzeigersinn drehen, um den Druckkopf zu
verriegeln.
7. Deckel des Druckers schließen.
Betriebsanleitung
A B A
G F E
Wartung und Reinigung
C D
