Material einlegen
Etikettenmaterial im
Spendemodus einlegen
40
A
B
C
D

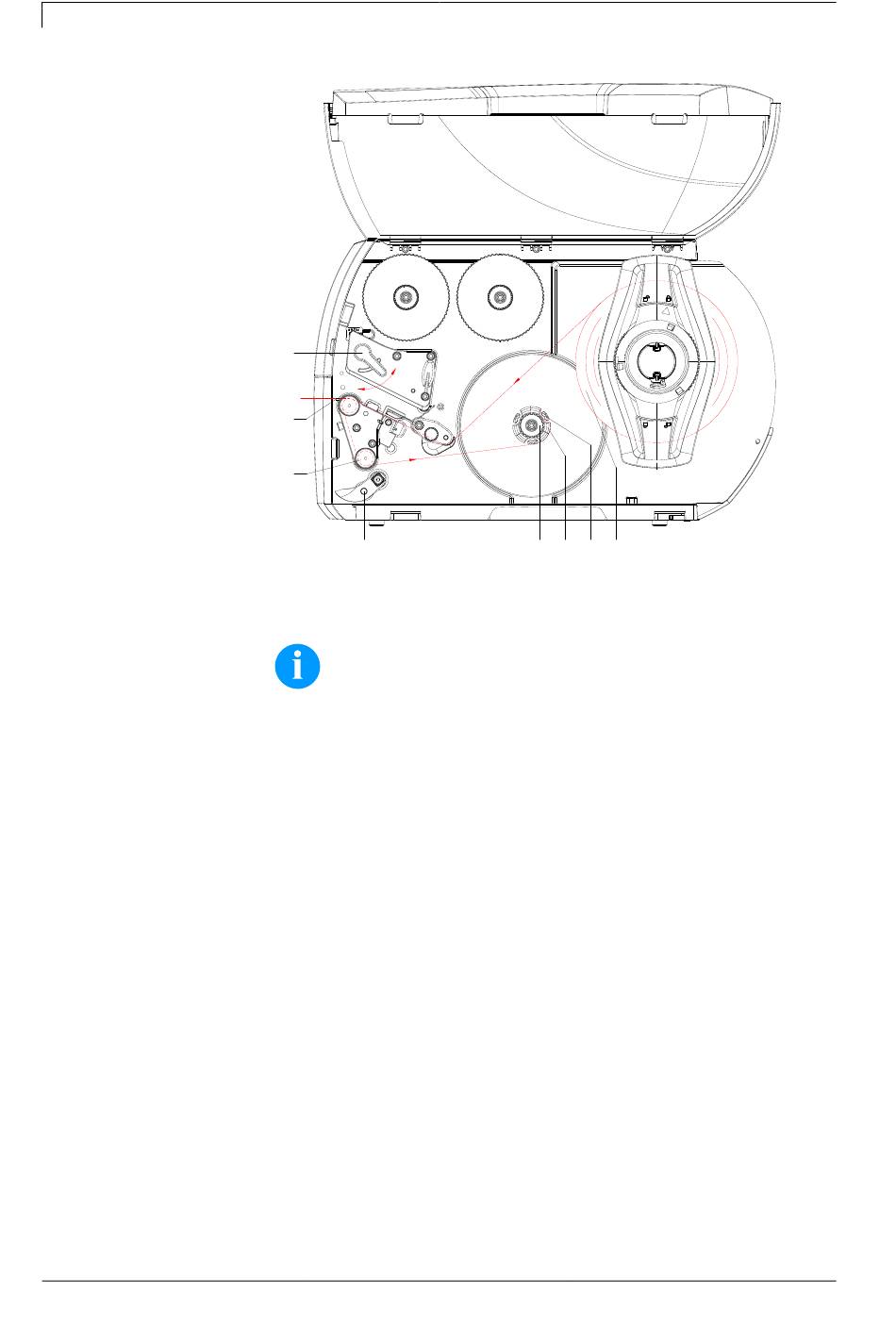

Abbildung 16
HINWEIS!
Im Spendemodus werden die Etiketten nach dem Bedrucken
entnommen, und nur das Trägermaterial wird intern
aufgewickelt.
1. Andrucksystem (D) von der Spendewalze (C) abschwenken.
2. Etiketten auf den ersten 100 mm des Etikettenstreifens vom
Trägermaterial entfernen.
3. Streifen um die Spendekante (B) und die Spendewalze (C) zum
Aufwickler (F) führen.
4. Aufwickler (F) festhalten und Drehknopf (E) bis zum Anschlag im
Uhrzeigersinn drehen.
5. Trägermaterial unter eine Klammer (G) des Aufwicklers (F)
schieben und Außenkante des Streifens zur Vorratsrolle (H)
ausrichten.
6. Drehknopf (E) bis zum Anschlag gegen den Uhrzeigersinn
drehen. Der Aufwickler wird gespreizt und der Streifen dadurch
festgeklemmt.
7. Aufwickler (F) gegen den Uhrzeigersinn drehen, um das Material
zu straffen.
8. Andrucksystem (D) mittig zum Etikettenstreifen positionieren.
9. Andrucksystem (D) an die Spendewalze (C) anschwenken.
10. Hebel (A) in Uhrzeigerrichtung drehen, um den Druckkopf zu
verriegeln.
