Carl Valentin COMPA V Betriebsanleitung Seite 37

Compa V
Etiketten-Lichtschranke
einstellen
06.25
A

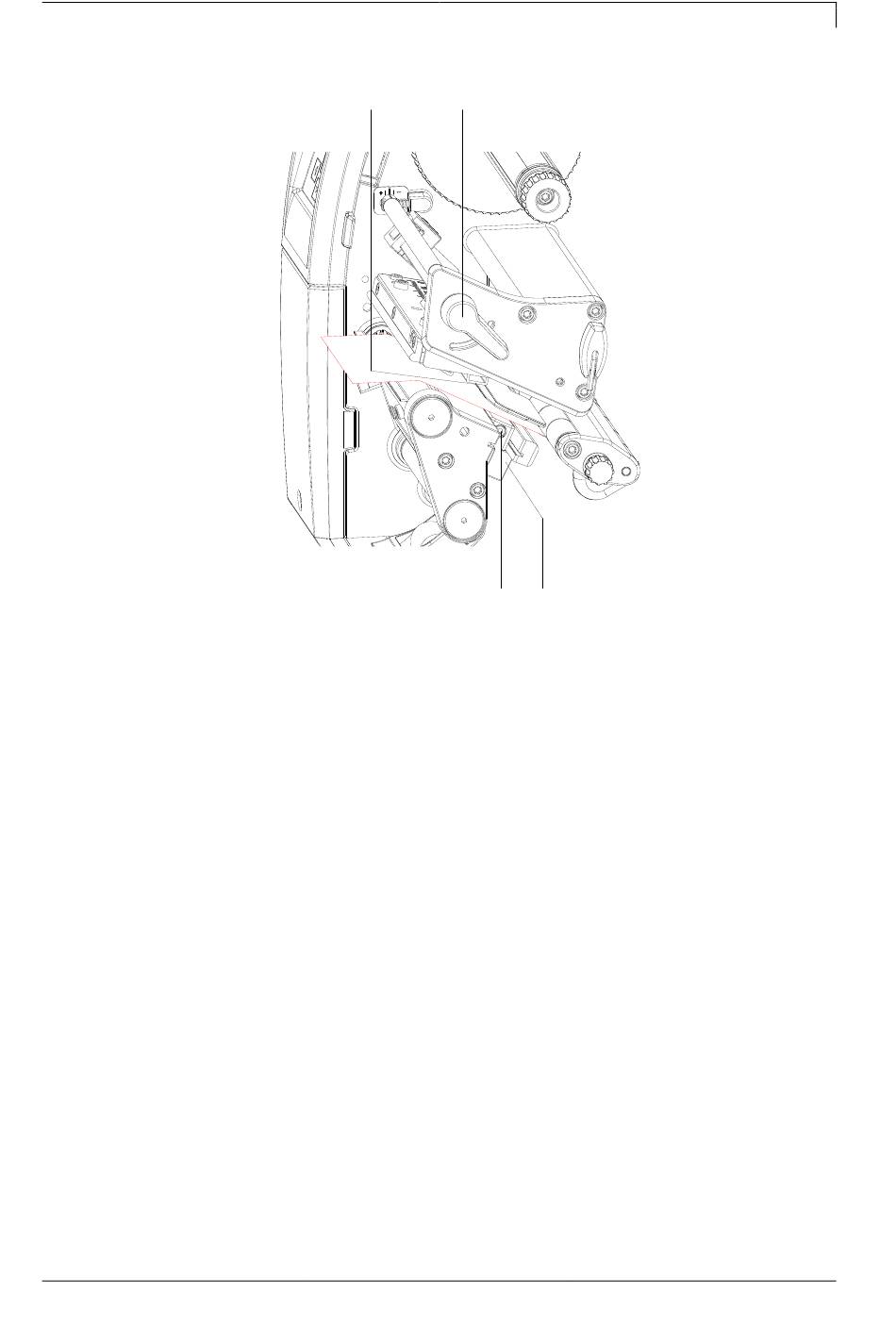

Abbildung 13
Die Etiketten-Lichtschranke kann zur Anpassung an das
Etikettenmaterial quer zur Papierlaufrichtung verschoben werden. Der
Sensor (A) der Etiketten-Lichtschranke ist beim Blick durch die
Druckeinheit von vorne sichtbar und mit einer Kerbe im
Lichtschrankenhalter markiert.
1. Schraube (C) lösen.
2. Etikettenlichtschranke mit Griff (D) so positionieren, dass der
Sensor (A) die Etikettenlücke oder eine Reflex- oder
Perforationsmarke erfassen kann.
Falls die Etiketten von der Rechteckform abweichen:
1. Etikettenlichtschranke mit Griff (D) auf die in Papierlaufrichtung
vorderste Kante des Etiketts ausrichten.
2. Schraube (C) anziehen.
Nur für den Betrieb im Abreißmodus:
1. Hebel (B) in Uhrzeigerrichtung, drehen, um den Druckkopf zu
verriegeln.
Betriebsanleitung
B
C D
Material einlegen
