Compa V
Etikettenrolle im
Abreißmodus einlegen
06.25
5

Material einlegen

HINWEIS!
Für Einstellungen und einfache Montagen den mitgelieferten
Sechskantschlüssel verwenden, der sich im oberen Teil der
Druckeinheit befindet. Weitere Werkzeuge sind für die hier
beschriebenen Arbeiten nicht erforderlich.

5.1 Etikettenrolle einlegen

HINWEIS!
Da durch elektrostatische Entladung die dünne Beschichtung
des Thermodruckkopfes oder andere elektronische Teile
beschädigt werden können, sollte das Etikettenmaterial
antistatisch sein.
Die Verwendung falscher Materialien kann zu Fehlfunktionen
des Druckers führen und die Garantie erlöschen lassen.

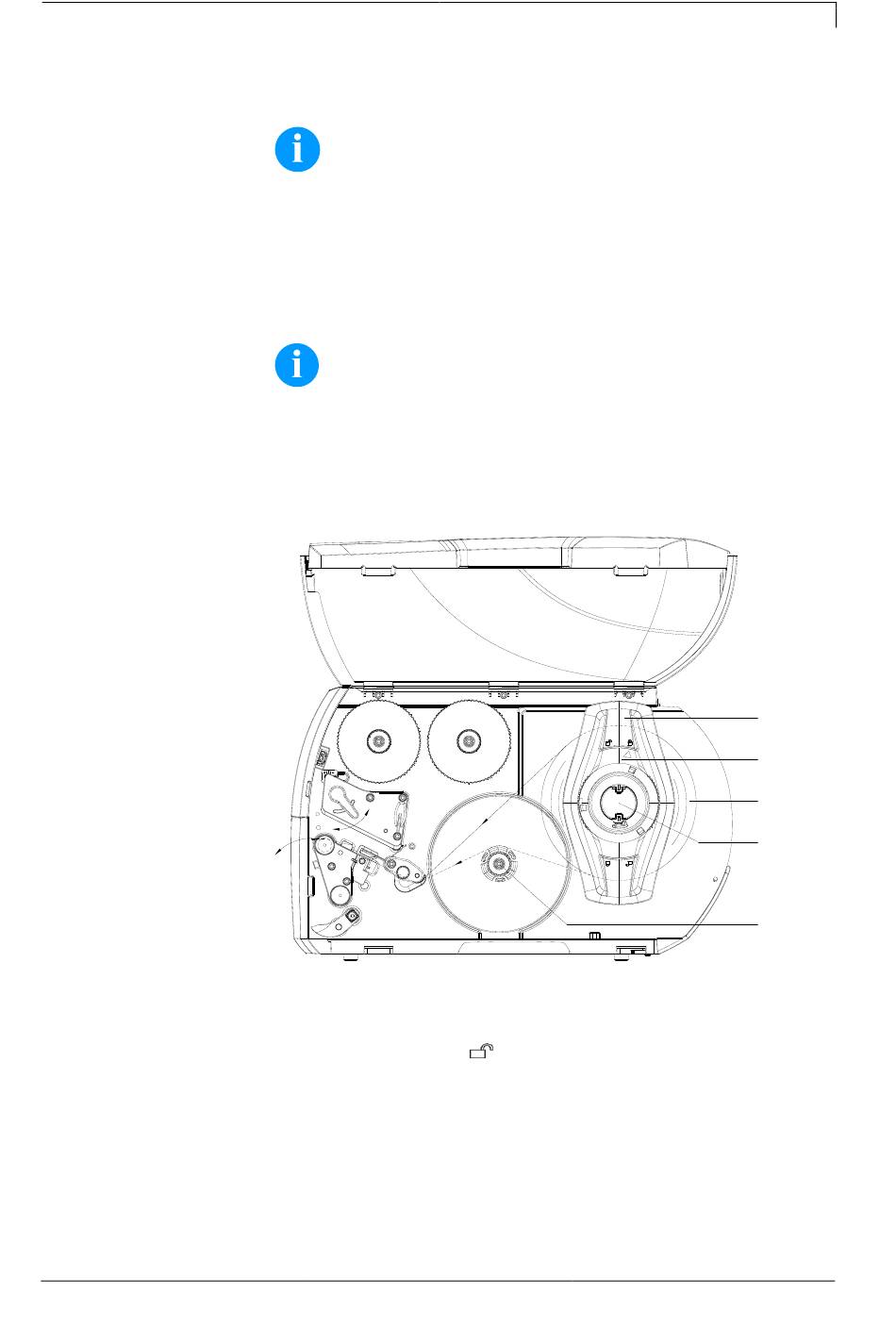

Abbildung 11
1. Stellring (B) entgegen dem Uhrzeigersinn drehen, so dass der
Pfeil auf das Symbol
2. Randsteller (A) vom Rollenhalter (D) abziehen.
3. Materialrolle (C) so auf den Rollenhalter (D) schieben, dass die zu
bedruckende Seite des Materials nach oben zeigt.
4. Randsteller (A) auf Rollenhalter (D) aufsetzen und so weit
schieben, bis die Materialrolle am Gehäuse und der Randsteller
(A) an der Rolle (C) anliegt und beim Schieben ein deutlicher
Widerstand spürbar wird.
Betriebsanleitung
zeigt, und Randsteller (A) dadurch lösen.
Material einlegen
A
B
C
D
E
35
