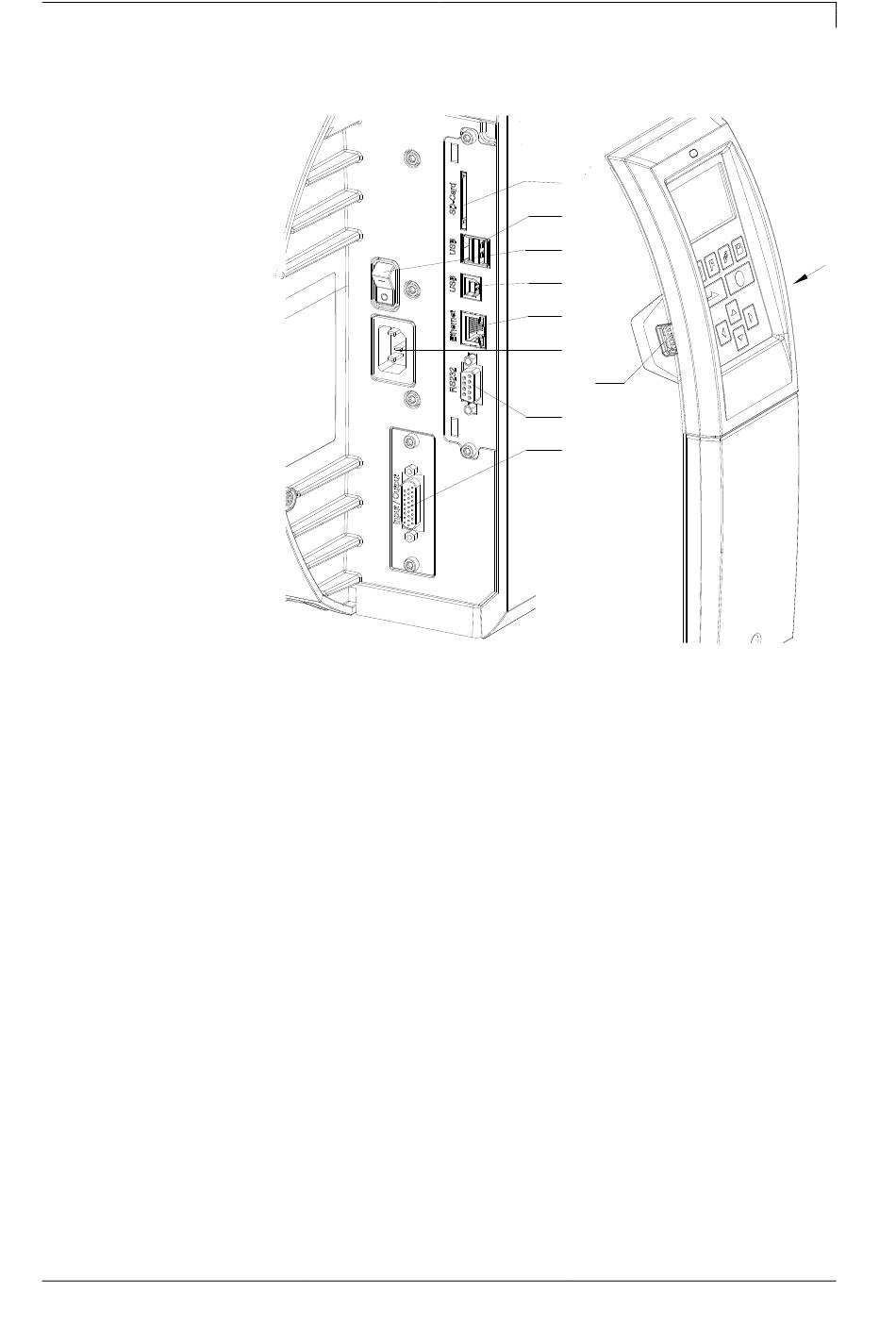

Abbildung 3
A = Einschub für SD-Karte
B = 2 x USB Host
C = Netzschalter
D = USB 2.0 Hi-Speed Device (für Anschluss PC)
E = Ethernet 10/100 Schnittstelle
E = LED grün
E = Leuchten = Geschwindigkeit 100 MBit
E = Aus = Geschwindigkeit 10 Mbit
E = LED orange
E = Leuchten = Verbindung aktiv
E = Blinken = Datentransfer
E = Aus = Keine Verbindung
F = Netzanschluss
G = USB Host
H = Serielle Schnittstelle RS-232
I = Externe Ein-/Ausgänge (Option)
J = USB Host
