Einleitung
Druckbaugruppe
8

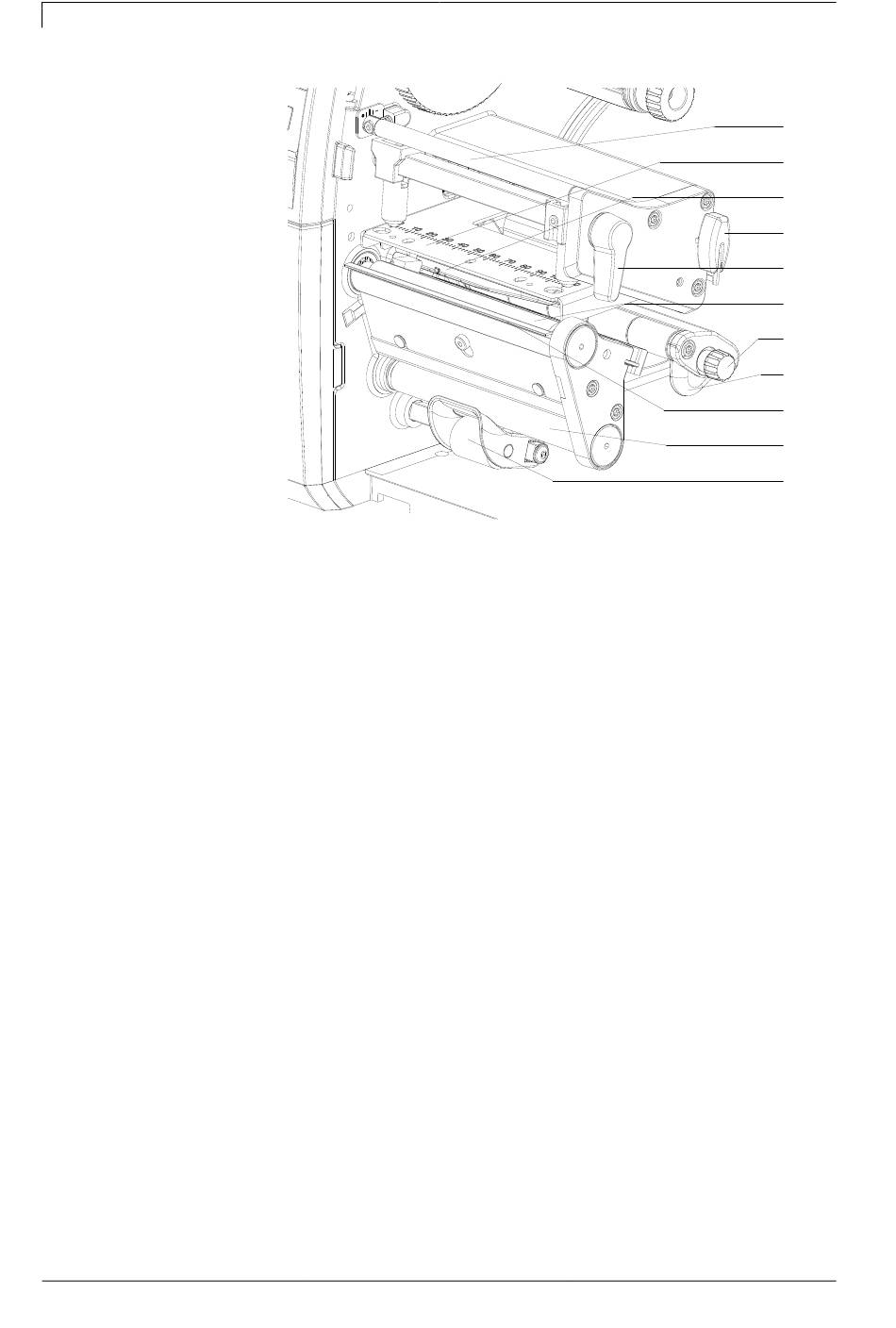

Abbildung 2
A = Transferband Stellwelle
B = Druckkopfhalter mit Druckkopf
C = Etiketten Lichtschranke
D = Sechskantschlüssel
E = Andruckhebel zur Druckkopfverriegelung
F = Andruckwalze
G = Drehknopf für Etikettenführung
H = Etikettenführung
I = Spendekante (abhängig vom Druckertyp)
J = Spendewalze (abhängig vom Druckertyp)
K = Andrucksystem (abhängig vom Druckertyp)
