10.6 Andruckwalze und Spendewalze austauschen

H H

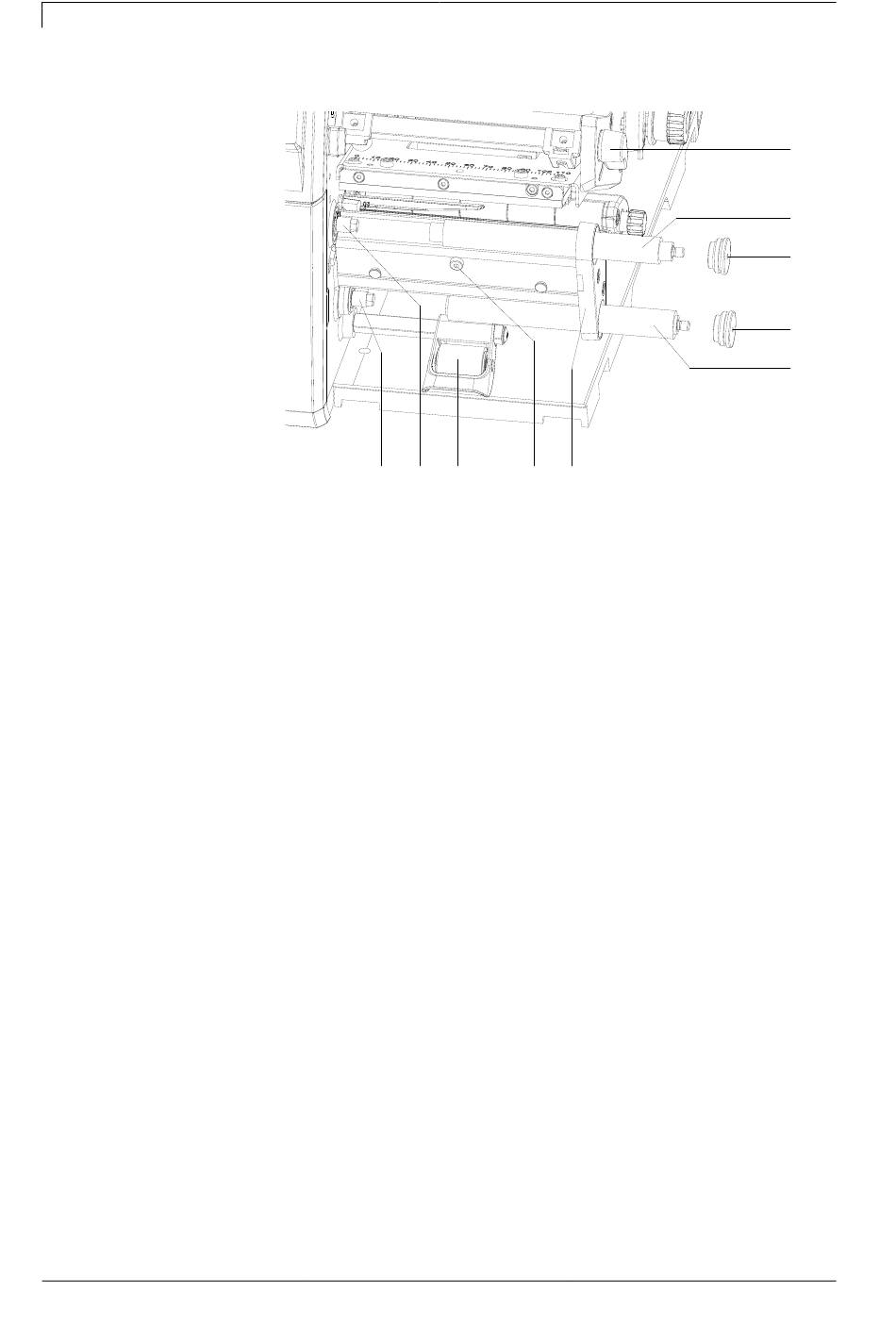

Abbildung 27
1. Deckel des Druckers öffnen.
2. Andruckhebel (A) gegen den Uhrzeigersinn drehen, um den
Druckkopf zu entriegeln.
3. Andrucksystem (G) von der Spendewalze abheben.
4. Etiketten und Transferband aus dem Etikettendrucker entnehmen.
5. Schraube (F) mehrere Umdrehungen lösen und ggf.
Spendekante, Abreißkante oder Aufwickelblech abnehmen.
6. Walzenlagerungen (C) mit Sechskantschlüssel aus der
Lagerplatine (E) herausdrehen.
7. Andruckwalze (B) und Spendewalze (D) von den Wellen (H) durch
die Lagerplatine (E) ziehen.
1. Wellen (H) der Walzen reinigen und anschließend mit Allround-
Hochleistungsfett schmieren.
2. Andruckwalze (B) und Spendewalze (D) auf die jeweilige Welle
aufsetzen und leicht drehen bis den Sechskant der Welle in den
Innensechskant der Walze greift.
3. Walzenlagerungen (C) auf die Zapfen der Walzen aufsetzen und
in die Lagerplatine (E) einschrauben.
4. Ggf. Spendekante, Abreißkante oder Aufwickelblech wieder
montieren.
5. Etiketten und Transferband wieder einlegen (siehe Kapitel 5
Material einlegen auf Seite 35).
6. Andruckhebel (A) im Uhrzeigersinn drehen, um den Druckkopf zu
verriegeln.
7. Deckel des Druckers schließen.
