Wartung und Reinigung
Compa V 10X
96

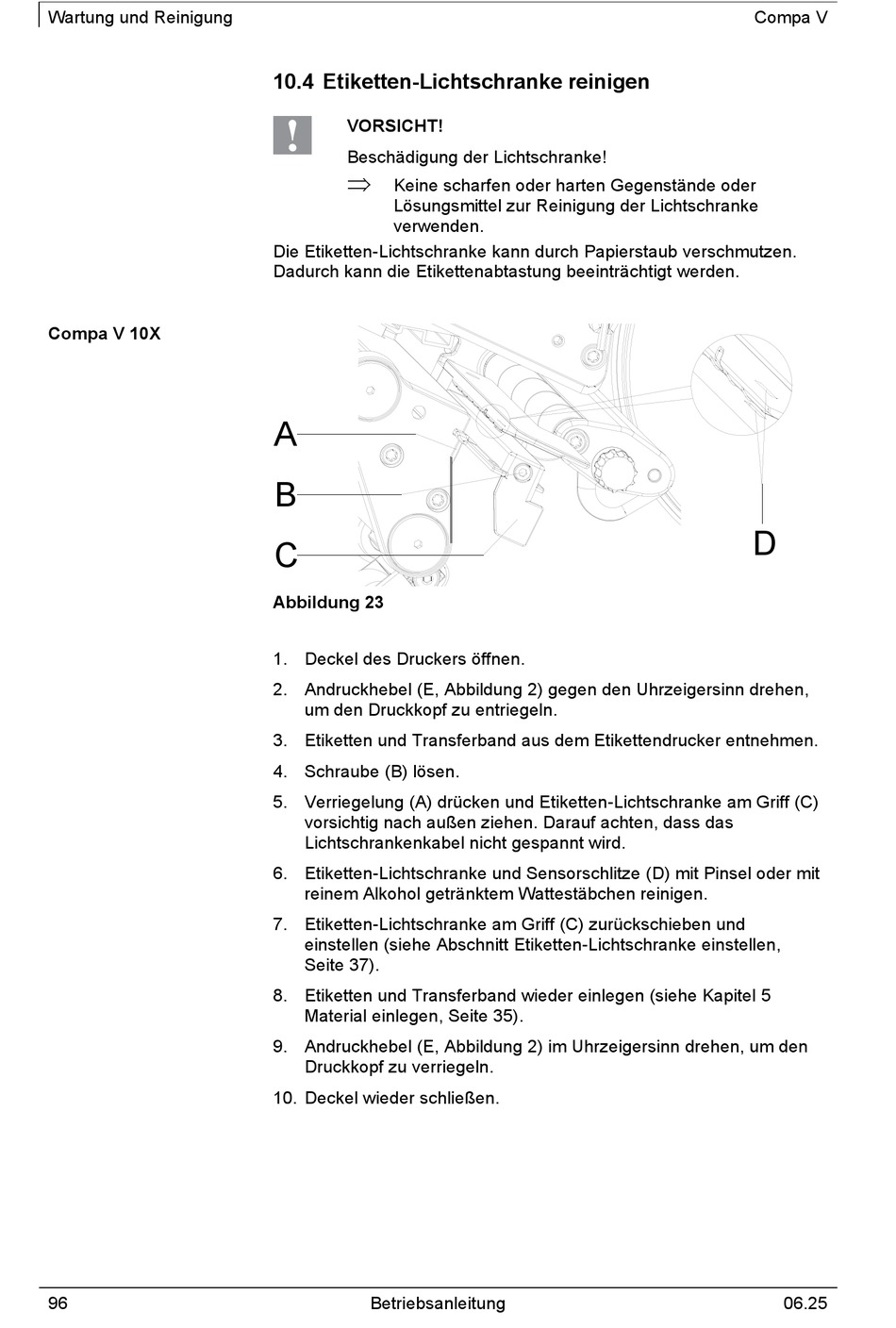

10.4 Etiketten-Lichtschranke reinigen

VORSICHT!
Beschädigung der Lichtschranke!

Keine scharfen oder harten Gegenstände oder
Lösungsmittel zur Reinigung der Lichtschranke
verwenden.
Die Etiketten-Lichtschranke kann durch Papierstaub verschmutzen.
Dadurch kann die Etikettenabtastung beeinträchtigt werden.
A
B
C
Abbildung 23
1. Deckel des Druckers öffnen.
2. Andruckhebel (E, Abbildung 2) gegen den Uhrzeigersinn drehen,
um den Druckkopf zu entriegeln.
3. Etiketten und Transferband aus dem Etikettendrucker entnehmen.
4. Schraube (B) lösen.
5. Verriegelung (A) drücken und Etiketten-Lichtschranke am Griff (C)
vorsichtig nach außen ziehen. Darauf achten, dass das
Lichtschrankenkabel nicht gespannt wird.
6. Etiketten-Lichtschranke und Sensorschlitze (D) mit Pinsel oder mit
reinem Alkohol getränktem Wattestäbchen reinigen.
7. Etiketten-Lichtschranke am Griff (C) zurückschieben und
einstellen (siehe Abschnitt Etiketten-Lichtschranke einstellen,
Seite 37).
8. Etiketten und Transferband wieder einlegen (siehe Kapitel 5
Material einlegen, Seite 35).
9. Andruckhebel (E, Abbildung 2) im Uhrzeigersinn drehen, um den
Druckkopf zu verriegeln.
10. Deckel wieder schließen.
Betriebsanleitung
Compa V
D
06.25
