Compa V
Leporello Etiketten
einlegen
06.25
F

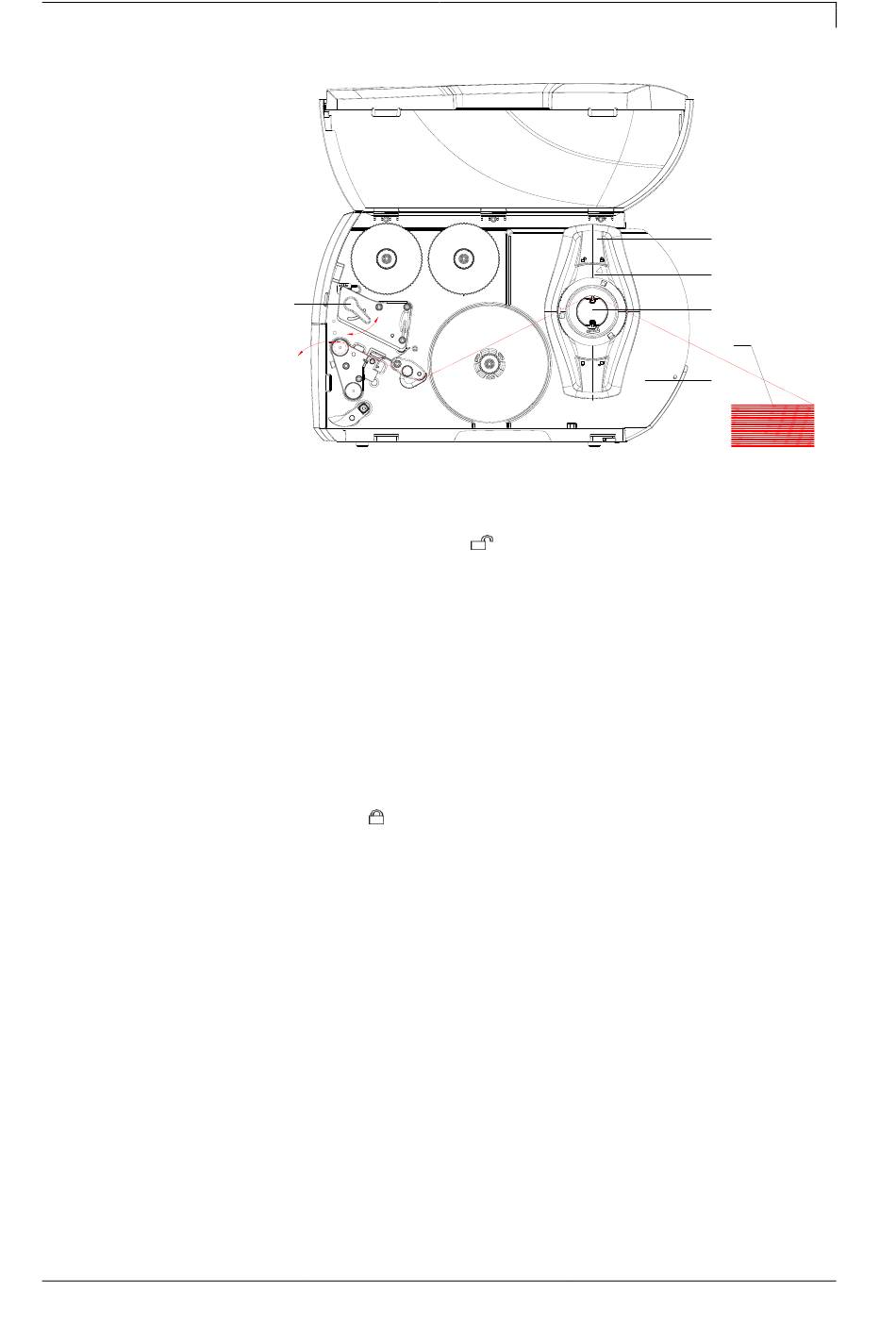

Abbildung 17
1. Stellring (B) entgegen dem Uhrzeigersinn drehen, so dass der
Pfeil auf das Symbol
2. Randsteller (A) so einstellen, dass das Material zwischen
Randsteller und Gehäuse passt.
3. Etikettenstapel (D) hinter dem Drucker platzieren. Darauf achten,
dass die Etiketten auf dem Streifen von oben zu sehen sind.
4. Etikettenstreifen über den Rollenhalter (C) zur Druckeinheit
führen.
5. Randsteller (A) so weit schieben, bis der Etikettenstreifen an der
Gehäusewand (E) und am Randsteller (A) bzw. an beiden
Randstellern anliegt, ohne geklemmt oder geknickt zu werden.
6. Stellring (B) im Uhrzeigersinn drehen, so dass der Pfeil auf das
Symbol zeigt, und Randsteller (A) dadurch auf dem
Rollenhalter (C) klemmen.
7. Etikettenmaterial in den Druckkopf einlegen.
8. Etikettenlichtschranke einstellen (siehe Abschnitt Etiketten-
Lichtschranke einstellen, Seite 37).
9. Kopfandrucksystem einstellen (siehe Kapitel Kopfandrucksystem
einstellen, Seite 42).
10. Hebel (F) in Uhrzeigerrichtung drehen, um den Druckkopf zu
verriegeln.
Betriebsanleitung
zeigt, und Randsteller (A) dadurch lösen.
Material einlegen
A
B
C
D
E
