Material einlegen
Etikettenmaterial in
Druckkopf einlegen
36
5. Stellring (B) im Uhrzeigersinn drehen, so dass der Pfeil auf das
Symbol zeigt, und Randsteller (A) dadurch auf dem Rollenhalter
klemmen.
6. Längere Etikettenstreifen abwickeln:
Für Spende- oder Aufwickelmodus: ca. 60 cm Für Abreißmodus:
ca. 40 cm

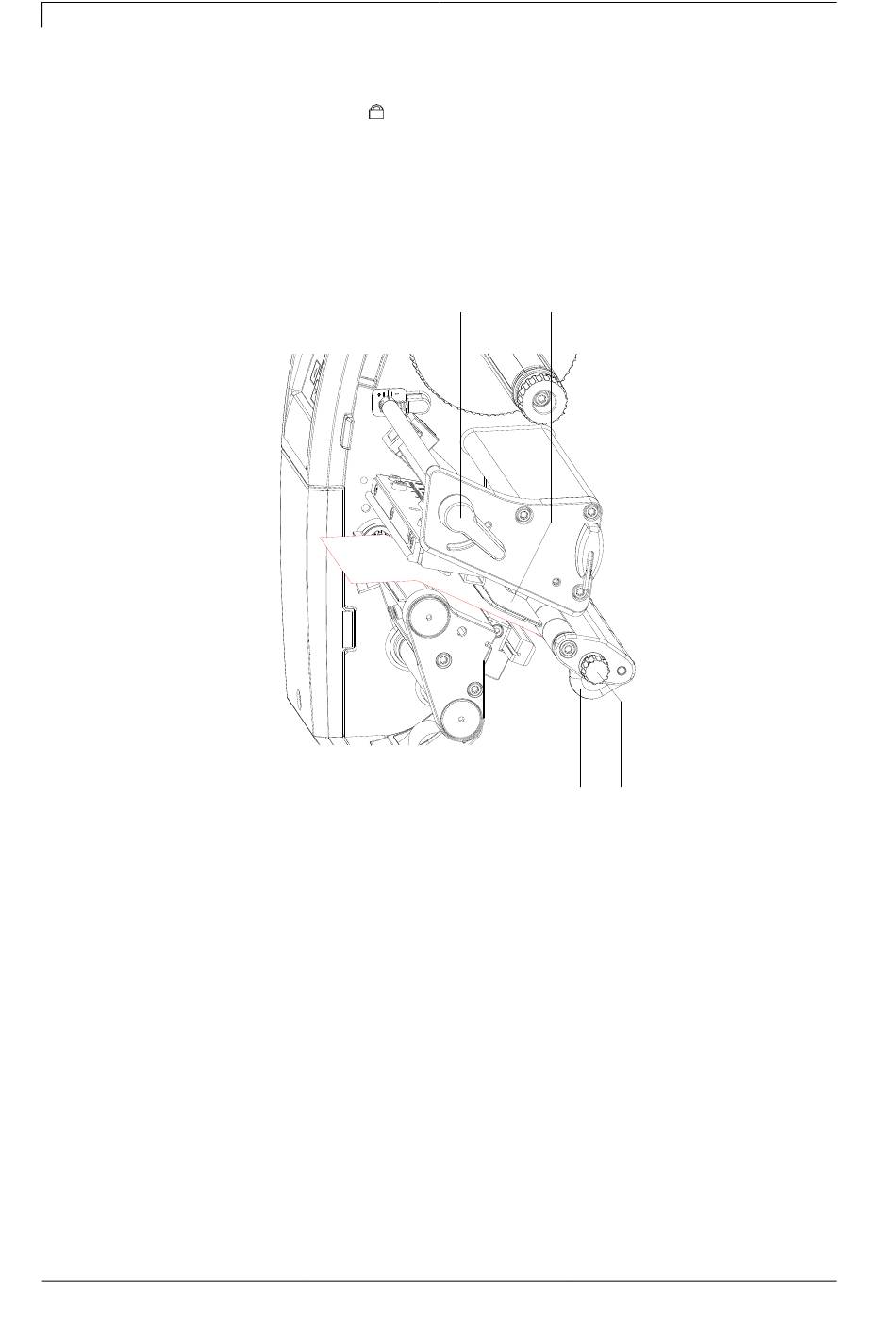

Abbildung 12
1. Hebel (A) in Gegenuhrzeigerrichtung drehen, um den Druckkopf
anzuheben.
2. Etikettenführung (C) mit Hilfe des Rändelknopfs (D) so einstellen,
dass das Material zwischen Etikettenführung und Gehäuse passt.
3. Etikettenstreifen oberhalb des internen Aufwicklers (E, Abbildung
11) zur Druckeinheit führen.
4. Etikettenstreifen so durch die Etikettenlichtschranke (B) führen,
dass er zwischen Druckkopf und Druckwalze die Druckeinheit
verlässt.
5. Etikettenführung (C) so positionieren, dass das Material ohne
Klemmen geführt wird.
Betriebsanleitung
A B
C D
