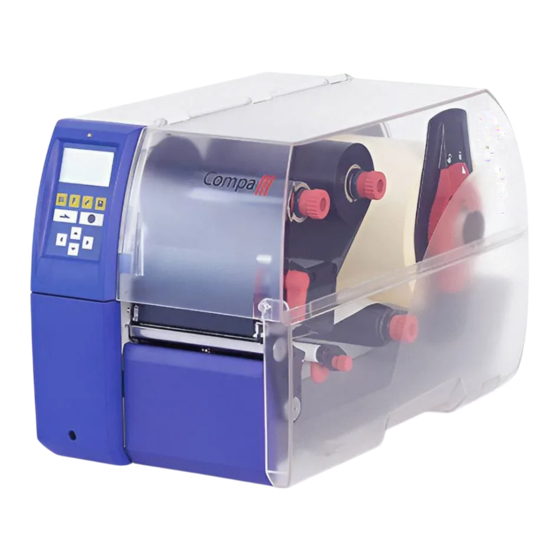

Carl Valentin COMPA V Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Carl Valentin Anleitungen
  4. Etikettendrucker
  5. COMPA V
  6. Kurzanleitung

Carl Valentin COMPA V Kurzanleitung

Vorschau ausblenden Andere Handbücher für COMPA V:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
COMPA V
Quick Reference Guide
Central Europe
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Carl Valentin COMPA V

Inhaltszusammenfassung für Carl Valentin COMPA V

  • Seite 1 COMPA V Quick Reference Guide Central Europe...
  • Seite 2 Carl Valentin GmbH Postfach 3744 78026 Villingen-Schwenningen Neckarstraße 78 – 86 u. 94 78056 Villingen-Schwenningen Phone +49 7720 9712-0 +49 7720 9712-9901 E-Mail info@carl-valentin.de Internet www.carl-valentin.de...
  • Seite 3 DE - DEUTSCH ES - ESPAÑOL FR - FRANÇAIS GB - ENGLISH IT - ITALIANO PT - PORTUGUESE TR - TÜRKÇE...
  • Seite 5 Kurzanleitung und Hinweise zur Produktsicherheit Deutsch...
  • Seite 6 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil des Werks darf in irgendeiner Form (Druck, Fotokopie oder einem anderen Verfahren) ohne schriftliche Genehmigung der Carl Valentin GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Warenzeichen Alle genannten Marken oder Warenzeichen sind eingetragene Marken oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer und ggf.

  • Seite 7: Inhaltsverzeichnis

    Compa V Inhalt Bestimmungsgemäße Verwendung Sicherheitshinweise Umweltgerechte Entsorgung Betriebsbedingungen Auspacken des Etikettendruckers Lieferumfang Aufstellen des Etikettendruckers Anschließen des Etikettendruckers Inbetriebnahme des Etikettendruckers Etikettenrolle im Abreißmodus einlegen Etikettenmaterial in Druckeinheit einlegen Etiketten-Lichtschranke einstellen Kopfandrucksystem einstellen Etikettenmaterial im Aufwickelmodus einlegen Transferband einlegen...

  • Seite 8: Bestimmungsgemäße Verwendung

    Produkte können daher zukünftig an Carl Valentin GmbH zurückgegeben werden. Die Altgeräte werden daraufhin fachgerecht entsorgt. Die Carl Valentin GmbH nimmt dadurch alle Verpflichtungen im Rahmen der Altgeräteentsorgung rechtzeitig wahr und ermöglicht damit auch weiterhin den reibungslosen Vertrieb der Produkte. Wir können nur frachtfrei zugesandte Geräte zurücknehmen.

  • Seite 9: Betriebsbedingungen

    Compa V Betriebsbedingungen Die Betriebsbedingungen sind Voraussetzungen, die vor Inbetriebnahme und während des Betriebs unserer Geräte erfüllt sein müssen, um einen sicheren und störungsfreien Betrieb zu gewährleisten. Bitte lesen Sie die Betriebsbedingungen aufmerksam durch. Falls Sie Fragen, im Hinblick auf die praktischen Anwendungen der Betriebsbedingungen haben, setzen Sie sich mit uns oder Ihrer zuständigen Kundendienststelle in Verbindung.
  • Seite 10 Compa V Verbindungsleitungen zu externen Geräten Alle Verbindungsleitungen müssen in abgeschirmten Leitungen geführt werden. Das Schirmgeflecht muss auf beiden Seiten großflächig mit dem Steckergehäuse verbunden werden. Es darf keine parallele Leitungsführung zu Stromleitungen erfolgen. Bei unvermeidlicher Parallelführung ist ein Mindestabstand von 0,5 m einzuhalten.

  • Seite 11: Auspacken Des Etikettendruckers

    Compa V Auspacken des Etikettendruckers  Etikettendrucker aus dem Karton heben.  Etikettendrucker auf Transportschäden prüfen.  Lieferung auf Vollständigkeit prüfen. Lieferumfang • • Etikettendrucker. Abreißkante (nur bei Basisgeräten). • • Netzkabel. Spendekante (nur bei Geräten mit Option Spender). •...

  • Seite 12: Material Einlegen

    Compa V Material einlegen HINWEIS! Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im oberen Teil der Druckeinheit befindet. Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht erforderlich. Etikettenrolle im Abreißmodus einlegen HINWEIS! Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische Teile beschädigt werden können, sollte das Etikettenmaterial antistatisch sein.

  • Seite 13: Etiketten-Lichtschranke Einstellen

    Compa V Etiketten-Lichtschranke einstellen Die Etiketten-Lichtschranke kann zur Anpassung an das Etikettenmaterial quer zur Papierlaufrichtung verschoben werden. Der Sensor (A) der Etiketten-Lichtschranke ist beim Blick durch die Druckeinheit von vorne sichtbar und mit einer Kerbe im Lichtschrankenhalter markiert.  Schraube (C) lösen.

  • Seite 14: Etikettenmaterial Im Aufwickelmodus Einlegen

    Compa V Etikettenmaterial im Aufwickelmodus einlegen HINWEIS! Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische Teile beschädigt werden können, sollte das Etikettenmaterial antistatisch sein. Die Verwendung falscher Materialien kann zu Fehlfunktionen des Druckers führen und die Garantie erlöschen lassen.

  • Seite 15: Transferband Einlegen

    Compa V Transferband einlegen HINWEIS! Für die Thermotransfer-Druckmethode muss ein Farbband eingelegt werden. Bei Verwendung des Etikettendruckers für den direkten Thermodruck wird kein Farbband eingelegt. Die im Etikettendrucker verwendeten Farbbänder müssen mindestens so breit sein wie das Druckmedium. Ist das Farbband schmaler als das Druckmedium, bleibt der Druckkopf teilweise ungeschützt und nutzt sich vorzeitig ab.

  • Seite 16: Transferbandlauf Einstellen

    Compa V • Transferbandanfang mit einem Klebestreifen am Transferbandkern (D) fixieren. Hierbei die Rotationsrichtung der Transferbandaufwicklung gegen den Uhrzeigersinn beachten. • Transferbandaufwicklung (E) gegen den Uhrzeigersinn drehen, um den Transferbandlauf zu glätten. • Andruckhebel (F) im Uhrzeigersinn drehen, um den Druckkopf zu verriegeln.

  • Seite 17: Print Settings (Druck Initialisierung)

    Compa V Print Settings (Druck Initialisierung) Tastenfolge: Speed Angabe der Druckgeschwindigkeit in mm/s. Wertebereich: 50 mm/s … 300 mm/s (siehe Technische Daten). (Geschwindigkeit) Contrast Angabe des Wertes, um die Druckintensität bei der Verwendung von unterschiedlichen (Brennstärke) Materialien, Druckgeschwindigkeiten oder Druckinhalten einzustellen.

  • Seite 18: Device Settings (Geräteparameter)

    Compa V Taste: Label error length Angabe nach wie vielen mm, im Fall eines Fehlers, eine Meldung im Display erscheinen soll. Wertebereich: 1 … 999 mm (Etiketten-Fehlerlänge) Synchronization On (Ein): Falls ein Etikett auf dem Trägermaterial fehlt, wird eine Fehlermeldung angezeigt.
  • Seite 19 Compa V Taste: Buzzer On (Ein): Beim Drücken jeder Taste ist ein akustisches Signal hörbar. Wertebereich: 1 … 7 (Buzzer) Off (Aus): Es ist kein Signal hörbar. Display Einstellung des Kontrasts auf dem Display. Wertebereich: 45 … 75 (Display) Taste: Language Auswahl der Sprache, in der die Texte im Druckerdisplay angezeigt werden sollen.

  • Seite 20: Network (Netzwerk)

    Compa V Taste: Synchronization at Off (Aus): Die Synchronisierung ist deaktiviert, d.h. Messvorgang und Etikettenvorschub switching on müssen manuell ausgelöst werden. (Synchronisation beim Measure (Messen): Nach Einschalten des Druckers wird das eingelegte Etikett sofort Einschalten) ausgemessen. Label feed (Etikettenvorschub): Nach Einschalten des Druckers wird das Etikett an den Etikettenanfang synchronisiert.

  • Seite 21: Interface (Schnittstellen)

    Compa V Taste: Protection remote access Zugriff über eine externe HMI Schnittstelle kann verhindert werden. (Passwortschutz Fernzugriff) HINWEIS! Um eine gesperrte Funktion auszuführen, muss zuerst das gültige Passwort eingegeben werden. Ist das richtige Passwort eingegeben, wird die gewünschte Funktion ausgeführt.

  • Seite 22: Emulation (Emulation)

    Compa V Emulation (Emulation) Tastenfolge: Protocol CVPL: Carl Valentin Programming Language ® (Protokoll) ZPL: Zebra Programming Language Mit den Tasten das Protokoll auswählen. Taste drücken, um Auswahl zu ® bestätigen. Der Drucker wird neu gestartet und ZPL II -Kommandos werden intern in CVPL- Kommandos umgewandelt.

  • Seite 23: Service Functions (Service Funktionen)

    Compa V Service Functions (Service Funktionen) HINWEIS! Damit der Händler bzw. der Druckerhersteller im Servicefall schnellen Support bieten kann, verfügt der Drucker über das Menü Service Funktionen. Notwendige Informationen wie z.B. eingestellte Parameter, können direkt vom Drucker abgelesen werden. Weitere Hinweise wie z.B. Firmware- oder Fontversion können dem Grundmenü entnommen werden.
  • Seite 24 Compa V Taste: I/O status Relevante Ereignisse werden gezählt und im RAM Speicher mitprotokolliert. Das Protokoll geht (I/O Status) nach Ausschalten des Gerätes verloren. RInt = Real Interrupts Zählt die Starteingangsimpulse direkt am Interrupt. Dbnc = Debounced Zählt die Starteingangsimpulse die länger als die eingestellte Entprellzeit sind. Nur diese Startimpulse können zu einem Druck führen.

  • Seite 25: Main Menu (Grundmenü)

    Compa V Taste: Zero point adjustment Die Eingabe des Wertes erfolgt in 1/100 mm. in X direction Falls nach dem Austauschen des Druckkopfs, der Druck nicht an der gleichen Stelle auf dem (Nullpunkt Abgleich in Etikett fortgesetzt wird, kann diese Differenz quer zur Druckrichtung korrigiert werden.

  • Seite 26: Sd-Karte/Usb Speicherstick

    Compa V SD-Karte / USB Speicherstick Mit den Tasten der Folientastatur des Druckers oder mit verschiedenen Funktionstasten einer angeschlossenen USB-Tastatur wird das Memory-Menu bedient. Zurück zum letzten Menü. In der Funktion Load layout (Layout laden): Wechsel in den File Explorer.
  • Seite 27 Compa V File Explorer Der File Explorer ist das Dateiverwaltungssystem des Drucksystems. Die Hauptfunktionen für die Oberfläche des Memory Menüs werden im File Explorer zur Verfügung gestellt. In der Ansicht des Benutzerverzichnisses die Taste drücken um in den File Explorer zu gelangen.
  • Seite 28 Compa V Save configuration Sichert die komplette, aktuelle Druckerkonfiguration unter dem ausgewählten Namen. (Konfiguration speichern) Zugriff auf das Memory Menü. File Explorer aufrufen. Wechsel in das Menü Save file (Datei speichern). Funktion Save configuration (Konfiguration speichern) auswählen. Auswahl bestätigen. Ist eine USB-Tastatur angeschlossen, kann für config.cfg ein neuer Dateiname vergeben werden.
  • Seite 29 Compa V Copying Erstellt ein Duplikat der ursprünglichen Datei bzw. des ursprünglichen Verzeichnisses (Kopieren) um anschließend unabhängig vom Original Änderungen durchführen zu können. Zugriff auf das Memory Menü. File Explorer aufrufen. Datei auswählen. Dateien markieren die kopiert werden sollen. Die markierten Einträge werden mit * gekennzeichnet.

  • Seite 30: Technische Daten

    Ø 40 mm Wicklung außen Abmessungen (mm) Breite x Höhe x Tiefe 252 x 288 x 460 / 312 x 288 x 460 (Compa V 162) Gewicht 10 kg / 14 kg (Compa V 162) Elektronik Prozessor TI Sitara ARM Cortex A8, 1GHz, 32kB ICache, 32kB DCache, bis 2000 Mips...
  • Seite 31 Compa V Compa V Compa V Compa V Compa V Compa V Compa V Betriebsbedingungen 103/8 104/8 106/12 106/24 108/12 162/12 110 … 240 V AC / 50-60 Hz Nennspannung Leistungsaufnahme 200 VA Nennstrom 2,5 A 5 … 35 °C...

  • Seite 32: Allgemeine Reinigung

    Compa V Reinigung GEFAHR! Lebensgefahr durch Stromschlag!  Vor allen Wartungsarbeiten den Etikettendrucker vom Stromnetz trennen und kurz warten, bis sich das Netzteil entladen hat. VORSICHT! Beim Reinigen kann es zu Verletzungen kommen.  Auf scharfe Kanten achten. HINWEIS! Für die Reinigung des Geräts sind persönliche Schutzeinrichtungen wie Schutzbrille und Handschuhe empfehlenswert.

  • Seite 33: Andruckwalze Reinigen

    Andruckhebel im Uhrzeigersinn drehen, um den berühren. Druckkopf zu verriegeln. • Deckel des Druckers wieder schließen. Etiketten-Lichtschranke reinigen – Compa V 10X VORSICHT! Beschädigung der Lichtschranke!  Keine scharfen oder harten Gegenstände oder Lösungsmittel zur Reinigung der Lichtschranke verwenden. Die Etiketten-Lichtschranke kann durch Papierstaub verschmutzen. Dadurch kann die Etikettenabtastung beeinträchtigt werden.
  • Seite 34 Compa V Etiketten-Lichtschranke reinigen – Compa V 162 VORSICHT! Beschädigung der Lichtschranke!  Keine scharfen oder harten Gegenstände oder Lösungsmittel zur Reinigung der Lichtschranke verwenden. Die Etiketten-Lichtschranke kann durch Papierstaub verschmutzen. Dadurch kann die Etikettenabtastung beeinträchtigt werden. GEFAHR! Lebensgefahr durch Netzspannung/Stromschlag! ...
