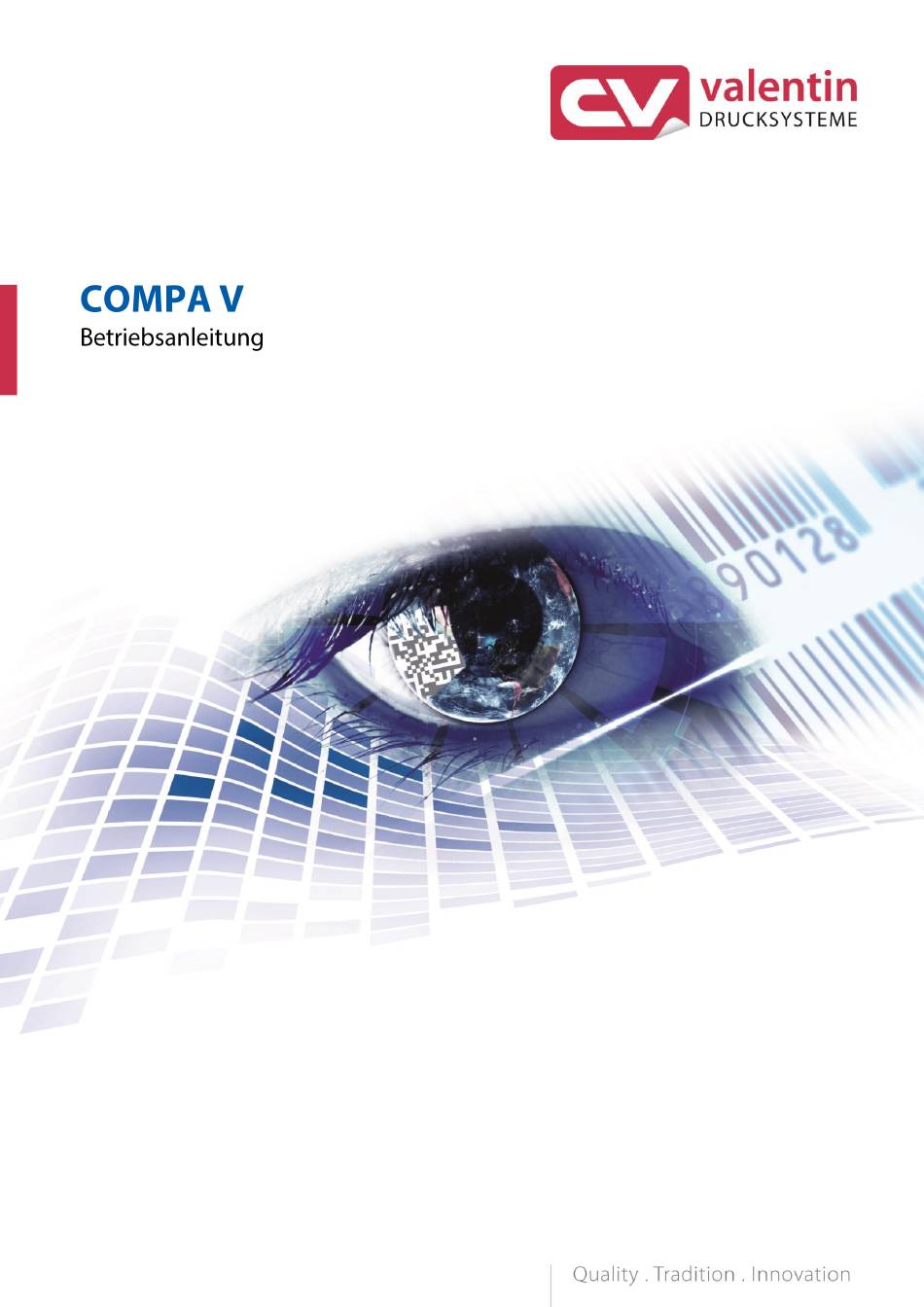

Carl Valentin COMPA V Betriebsanleitung

Vorschau ausblenden Andere Handbücher für COMPA V:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Carl Valentin COMPA V

Inhaltszusammenfassung für Carl Valentin COMPA V

  • Seite 2: Aktualität

    Aus dem Fehlen der Kennzeichnung kann nicht geschlossen werden, dass es sich nicht um eine eingetragene Marke oder ein eingetragenes Warenzeichen handelt. Carl Valentin verwendet in seinen Produkten kostenlose Open Source Software. Weite Informationen finden Sie unter www.carl- valentin.de/opensource.

  • Seite 3: Inhaltsverzeichnis

    Compa V Inhaltsverzeichnis Inhaltsverzeichnis Einleitung ................5 Allgemeine Hinweise ............... 5 Bestimmungsgemäße Verwendung ........5 Wichtige Hinweise ..............6 Abbildungen ................7 Sicherheitshinweise ............11 Betriebsbedingungen ............12 Technische Daten ..............17 Gerätedetails / Sensorik / Etiketten ........20 Steuereingänge und -ausgänge ..........22 Installation ................
  • Seite 4 Inhaltsverzeichnis Compa V Wartung und Reinigung ............93 10.1 Allgemeine Reinigung ............94 10.2 Andruckwalze reinigen ............94 10.3 Druckkopf reinigen..............95 10.4 Etiketten-Lichtschranke reinigen ........... 96 10.5 Druckkopf austauschen ............98 10.6 Andruckwalze und Spendewalze austauschen ....100 Fehlermeldungen und Fehlerbehebung ......101 Zusatzinformationen ............

  • Seite 5: Einleitung

    Compa V Einleitung Einleitung 1.1 Allgemeine Hinweise Wichtige Informationen und Hinweise sind in dieser Betriebsanleitung folgendermaßen gekennzeichnet: GEFAHR kennzeichnet eine außerordentlich große, unmittelbar bevorstehende Gefahr, die zu schweren Verletzungen oder sogar zum Tod führen kann. WARNUNG bezeichnet eine möglicherweise bestehende Gefahr, die ohne hinreichende Vorsorge zu schweren Körperverletzungen oder sogar zum Tod führen könnte.

  • Seite 6: Wichtige Hinweise

    Einleitung Compa V Der Etikettendrucker darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungsanleitung benutzt werden. Insbesondere Störungen, die die Sicherheit beeinträchtigen, müssen umgehend beseitigt werden. Der Etikettendrucker ist ausschließlich zum Bedrucken von geeigneten und vom Hersteller zugelassenen Materialien bestimmt.

  • Seite 7: Abbildungen

    Compa V Einleitung 1.4 Abbildungen Gesamtansicht Abbildung 1 A = Deckel B = Randsteller C = Etiketten-Abwicklung D = Transferband-Abwicklung E = Interner Aufwickler (abhängig vom Druckertyp) F = Transferband-Aufwicklung G = Druckbaugruppe (Details siehe Abbildung 2) H = Abdeckung vorne (abhängig vom Druckertyp)
  • Seite 8 Einleitung Compa V Druckbaugruppe Abbildung 2 A = Transferband Stellwelle B = Druckkopfhalter mit Druckkopf C = Etiketten Lichtschranke D = Sechskantschlüssel E = Andruckhebel zur Druckkopfverriegelung F = Andruckwalze G = Drehknopf für Etikettenführung H = Etikettenführung I = Spendekante (abhängig vom Druckertyp) J = Spendewalze (abhängig vom Druckertyp)

  • Seite 9: Anschlüsse

    Compa V Einleitung Anschlüsse Abbildung 3 A = Einschub für SD-Karte B = 2 x USB Host C = Netzschalter D = USB 2.0 Hi-Speed Device (für Anschluss PC) E = Ethernet 10/100 Schnittstelle LED grün Leuchten = Geschwindigkeit 100 MBit...

  • Seite 11: Sicherheitshinweise

    Compa V Sicherheitshinweise Sicherheitshinweise Der Etikettendrucker ist für Stromnetze mit Wechselspannung von 100 … 240 V AC ausgelegt. Etikettendrucker nur an Steckdosen mit Schutzleiterkontakt anschließen. Der Etikettendrucker ist nur mit Geräten zu verbinden, die Schutzkleinspannung führen. Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten.

  • Seite 12: Betriebsbedingungen

    Sicherheitshinweise Compa V 2.1 Betriebsbedingungen Die Betriebsbedingungen sind Voraussetzungen, die vor Inbetriebnahme und während des Betriebs unserer Geräte erfüllt sein müssen, um einen sicheren und störungsfreien Betrieb zu gewährleisten. Die Betriebsbedingungen sind aufmerksam durchzulesen. Die Geräte sind bis zur Aufstellung nur in der Originalverpackung zu transportieren und aufzubewahren.

  • Seite 13: Installation Datenleitungen

    Compa V Sicherheitshinweise Netzspannung und Netzfrequenz: Siehe Typenschild Technische Daten der Netzversorgung Zulässige Toleranz der Netzspannung: +6 % … -10 % vom Nennwert Zulässige Toleranz der Netzfrequenz: +2 % … −2 % vom Nennwert Zulässiger Klirrfaktor der Netzspannung: ≤ 5 % Entstörmaßnahmen:...

  • Seite 14: Gewährleistung

    Sicherheitshinweise Compa V Abgeschirmte Leitung: 4 x 2 x 0,14 mm² ( 4 x 2 x AWG 26) Zulässige Leitungen 6 x 2 x 0,14 mm² ( 6 x 2 x AWG 26) 12 x 2 x 0,14 mm² (12 x 2 x AWG 26) Sende- und Empfangsleitungen müssen jeweils paarig verdrillt sein.
  • Seite 15 Compa V Sicherheitshinweise Wir übernehmen keine Garantie dafür, dass alle in dieser Anleitung beschriebenen Eigenschaften bei allen Modellen vorhanden sind. Bedingt durch unser Streben nach ständiger Weiterentwicklung und Verbesserung besteht die Möglichkeit, dass sich technische Daten ändern, ohne dass eine Mitteilung darüber erfolgt.
  • Seite 16 Sicherheitshinweise Compa V Betriebsanleitung 06.25...

  • Seite 17: Technische Daten

    Ø 40 mm Wicklung außen Abmessungen (mm) Breite x Höhe x Tiefe 252 x 288 x 460 / 312 x 288 x 460 (Compa V 162) Gewicht 10 kg / 14 kg (Compa V 162) Elektronik Prozessor TI Sitara ARM Cortex A8, 1GHz, 32kB ICache, 32kB DCache...
  • Seite 18 Technische Daten Compa V Betriebsbedingungen Nennspannung 100 … 240 V AC / 50-60 Hz Leistungsaufnahme 200 VA Nennstrom 2,5 A Betriebstemperatur 5 … 35 °C Luftfeuchtigkeit max. 85 % (nicht kondensierend) Bedienfeld Tasten Testdruck, Funktionsmenü, Stückzahl, SD-Karte, Feed, Enter, 4 x Cursor...
  • Seite 19 Compa V Technische Daten • Standard Ausstattung Standardgerät mit Abreißkante • Gerät mit Spendeeinrichtung + internem Aufwickler • Echtzeituhr mit Ausdruck Datum und Uhrzeit Automatische Umstellung Sommer-/Winterzeit Datenspeicherung bei Netzabschaltung • Variablen: Kettenfeld, Numerator, Datum/Uhrzeit, Währungsvariable, Schichtvariable, Daten SD-Karte •...

  • Seite 20: Gerätedetails / Sensorik / Etiketten

    D = Thermodruckkopf/Brennlinie E = Abreißkante F = Spendekante G = Messerschneide Abbildung 4 Maß Benennung Abmessung in mm Compa V 10X Compa V 162  2 mm Etikettenabstand / Schlitzlänge Etikettenbreite siehe Tabelle Technische Daten Trägerbandbreite siehe Tabelle Technische Daten Etikettenhöhe...
  • Seite 21 C = Etikettenlichtschranke Durchlicht und Reflexion D = Reflexmarke E = Langlochstanzung F = Randstanzung Maß Benennung Abmessung in mm Compa V 10X Compa V 162 Etikettenhöhe siehe Tabelle Technische Daten Abstand Etikettenlichtschranke Durchlicht 5 – 60 mm und Reflexion  Materialkante Höhe der Reflexmarke ("Schlitzlänge")

  • Seite 22: Steuereingänge Und -Ausgänge

    Technische Daten Compa V 3.2 Steuereingänge und -ausgänge Über maximal 16 Steuer-Ein- und –Ausgänge, nachfolgend auch Ports genannt, können verschiedene Funktionen des Drucksystems ausgelöst und Betriebszustände angezeigt werden. Die Ports werden über eine D-Sub-Buchse (26Pin HD) auf der Rückwand des Drucksystems zur Verfügung gestellt und sind über eine Optokoppler-Halbleiterstrecke galvanisch vom Potential Erde (PE) getrennt.
  • Seite 23 Compa V Technische Daten Belegung der D-Sub Buchse Abbildung 7 Pinbelegung weiß braun grün gelb grau rosa blau schwarz violett grau-rosa rot-blau weiß-grün braun-grün weiß-gelb gelb-braun weiß-grau grau-braun weiß-rosa rosa-braun weiß-blau braun-blau weiß-rot braun-rot weiß-schwarz braun-schwarz 06.25 Betriebsanleitung...
  • Seite 24 Technische Daten Compa V Port 1 bis Port 16 = Belegung bei I/O Profile Std_Label Bez. Beschreibung / Funktion Port 1 Druckstart und Messerschnitt (Input) Port 2 Zuletzt gedrucktes Etikett nachdrucken (Input) Port 3 Numerator zurücksetzen (Input) Port 4 Nur bei Option Applikator: Applizieren Start (Input) Port 5 Fehler zurücksetzen (Input)
  • Seite 25 Compa V Technische Daten Port 1 bis Port 16 = Belegung bei I/O Profile StdFileSelLabel Bez. Beschreibung / Funktion Port 1 Druckstart und Messerschnitt (Input) Port 2 Fehler zurücksetzen (Input) Port 3 Nummer der zu ladenden Datei Bit 0 (Input)
  • Seite 26 Technische Daten Compa V Port 1 bis Port 16 = Belegung bei I/O Profile Std_Machine Bez. Beschreibung / Funktion Port 1 Druckstart (Input) Port 2 Keine Funktion Port 3 Keine Funktion Port 4 Nur bei Option Applikator: Applizieren Start (Input)
  • Seite 27 Compa V Technische Daten Technische Daten Anschluss-Stecker D-Sub-Steckverbinder High Density 26 pol. / Buchse Hersteller W+P-Products Bestell-Nr. 110-26-2-1-20 Ausgangsspannungen (verbunden mit GND-PE) + 24 V / 1 A Sicherung: Polyswitch / 30 V / 1 A + 5 V / 1 A...
  • Seite 28 Technische Daten Compa V Beispiel 1 Geräte-Anschluss an eine Maschine mit S7-300 SPS. Abbildung 8 Beispiel 2 Geräte-Anschluss an ein Bedienpanel. Abbildung 9 Betriebsanleitung 06.25...
  • Seite 29 Compa V Technische Daten Geräte-Anschlussvariante, wenn 'Option: 2. LED'. Beispiel 3 Abbildung 10 Vorsichtsmaßnahmen Beim Anschluss eines Reed-Kontaktes an einen Steuereingang muss der Kontakt eine Schaltleistung von min. 1 A aufweisen, um das Verkleben des Kontaktes durch den Einschaltstromstoß zu verhindern.
  • Seite 30 Technische Daten Compa V Betriebsanleitung 06.25...

  • Seite 31: Installation

    Compa V Installation Installation  Etikettendrucker Etikettendrucker aus dem Karton heben. auspacken  Etikettendrucker auf Transportschäden prüfen.  Lieferung auf Vollständigkeit prüfen. • Lieferumfang Etikettendrucker. • Netzkabel. • USB Kabel. • Folienkern (leer), auf Transferbandaufwicklung vormontiert. • Abreißkante (nur bei Basisgeräten).

  • Seite 32: Anschließen Des Etikettendruckers

    Installation Compa V 4.2 Anschließen des Etikettendruckers Der Etikettendrucker ist mit einem Weitbereichsnetzteil ausgerüstet. An Stromnetz anschließen Der Betrieb mit einer Netzspannung von 100 240 V AC / 50-60 Hz … ist ohne Eingriff am Gerät möglich. VORSICHT! Beschädigung des Gerätes durch undefinierte Einschaltströme.
  • Seite 33 Compa V Installation HINWEIS! Um eine korrekte Messung zu ermöglichen, müssen mindestens zwei vollständige Etiketten vorgeschoben werden (nicht bei Endlosetiketten). Bei der Messung der Etiketten- und Schlitzlänge können geringe Differenzen auftreten. Aus diesem Grund können die Werte manuell im Menü Etikettenlayout/Etikettenlänge und Schlitzlänge eingestellt werden.
  • Seite 34 Installation Compa V Betriebsanleitung 06.25...

  • Seite 35: Material Einlegen

    Compa V Material einlegen Material einlegen HINWEIS! Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im oberen Teil der Druckeinheit befindet. Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht erforderlich. 5.1 Etikettenrolle einlegen HINWEIS! Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische Teile beschädigt werden können, sollte das Etikettenmaterial...
  • Seite 36 Material einlegen Compa V 5. Stellring (B) im Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol zeigt, und Randsteller (A) dadurch auf dem Rollenhalter klemmen. 6. Längere Etikettenstreifen abwickeln: Für Spende- oder Aufwickelmodus: ca. 60 cm Für Abreißmodus: ca. 40 cm...
  • Seite 37 Compa V Material einlegen Etiketten-Lichtschranke einstellen Abbildung 13 Die Etiketten-Lichtschranke kann zur Anpassung an das Etikettenmaterial quer zur Papierlaufrichtung verschoben werden. Der Sensor (A) der Etiketten-Lichtschranke ist beim Blick durch die Druckeinheit von vorne sichtbar und mit einer Kerbe im Lichtschrankenhalter markiert.

  • Seite 38: Etikettenmaterial Im Aufwickelmodus Einlegen

    Material einlegen Compa V Etikettenmaterial im Aufwickelmodus einlegen D E F Abbildung 14 HINWEIS! Im Aufwickelmodus werden die Etiketten nach dem Bedrucken intern zur späteren Verwendung wieder aufgewickelt. 1. Für den Aufwickelmodus Aufwickelblech anbauen (siehe Abschnitt Aufwickelblech, Spende- oder Abreißkante abbauen/anbauen, Seite 43).
  • Seite 39 Compa V Material einlegen Aufgewickelte Rolle entnehmen B C D Abbildung 15 1. Hebel (A) in Gegenuhrzeigerrichtung drehen, um den Druckkopf anzuheben. 2. Etikettenstreifen abschneiden und vollständig auf den Aufwickler (D) wickeln. 3. Aufwickler (D) festhalten und Drehknopf (C) im Uhrzeigersinn drehen.
  • Seite 40 Material einlegen Compa V Etikettenmaterial im Spendemodus einlegen Abbildung 16 HINWEIS! Im Spendemodus werden die Etiketten nach dem Bedrucken entnommen, und nur das Trägermaterial wird intern aufgewickelt. 1. Andrucksystem (D) von der Spendewalze (C) abschwenken. 2. Etiketten auf den ersten 100 mm des Etikettenstreifens vom Trägermaterial entfernen.
  • Seite 41 Compa V Material einlegen Leporello Etiketten einlegen Abbildung 17 1. Stellring (B) entgegen dem Uhrzeigersinn drehen, so dass der Pfeil auf das Symbol zeigt, und Randsteller (A) dadurch lösen. 2. Randsteller (A) so einstellen, dass das Material zwischen Randsteller und Gehäuse passt.

  • Seite 42: Kopfandrucksystem Einstellen

    Material einlegen Compa V Der Druckkopf wird mit zwei Andruckfingern angedrückt. Die Position Kopfandrucksystem des äußeren Andruckfingers muss auf die Breite des verwendeten einstellen Etikettenmaterials eingestellt werden, um • eine gleichmäßige Druckqualität über die gesamte Etikettenbreite zu erzielen, • Falten im Transferfolienlauf zu vermeiden, •...
  • Seite 43 Compa V Material einlegen Aufwickelblech, HINWEIS! Spende- oder Um den Drucker für einen anderen Betriebsmodus Abreißkante umzurüsten, muss ggf. ein Aufwickelblech (Ba), eine abbauen/anbauen Spendekante (Bb) oder Abreißkante (Bc) montiert werden. Abbildung 19 Blech abbauen 1. Schraube (C) um mehrere Umdrehungen lösen.

  • Seite 44: Transferband Einlegen

    Material einlegen Compa V 5.2 Transferband einlegen HINWEIS! Für die Thermotransfer-Druckmethode muss ein Farbband eingelegt werden. Bei Verwendung des Etikettendruckers für den direkten Thermodruck wird kein Farbband eingelegt. Die im Etikettendrucker verwendeten Farbbänder müssen mindestens so breit sein wie das Druckmedium. Ist das Farbband schmaler als das Druckmedium, bleibt der Druckkopf teilweise ungeschützt und nutzt sich vorzeitig ab.
  • Seite 45 Compa V Material einlegen 4. Transferbandrolle (A) festhalten und Drehknopf am Abwickler (C) gegen den Uhrzeigersinn drehen, bis das Transferband fixiert ist. 5. Geeigneten Transferband-Leerkern (D) auf den Transferbandaufwickler (E) schieben und in gleicher Weise fixieren. 6. Transferband wie in der Abbildung skizziert durch die Druckbaugruppe führen.

  • Seite 46: Transferbandlauf Einstellen

    Material einlegen Compa V 5.3 Transferbandlauf einstellen Faltenbildung im Transferbandlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung kann die Transferbandumlenkung justiert werden. HINWEIS! Eine fehlerhafte Einstellung des Kopfandrucksystems kann ebenfalls zu Falten im Transferbandlauf führen (siehe Abschnitt Kopfandrucksystem einstellen, Seite 42).

  • Seite 47: Druckbetrieb

    Compa V Druckbetrieb Druckbetrieb VORSICHT! Beschädigung des Druckkopfs durch unsachgemäße Behandlung!  Unterseite des Druckkopfs nicht mit den Fingern oder scharfen Gegenständen berühren.  Darauf achten, dass sich keine Verunreinigungen auf dem Etikett befinden.  Auf eine glatte Etikettenoberfläche achten. Raue Etiketten wirken wie Schmirgel und reduzieren die Lebensdauer des Druckkopfs.

  • Seite 48: Abreißmodus

    Druckbetrieb Compa V 6.2 Abreißmodus Im Abreißmodus werden Etiketten oder Endlosmaterial bedruckt. Der Druckauftrag wird ohne Unterbrechung abgear beitet. Nach dem Druck wird der Etikettenstreifen von Hand abgetrennt. Für diese Betriebsart muss die Abreißkante montiert sein. 6.3 Spendemodus HINWEIS! Die Betriebsart ist nur mit der Spendeversion der Drucker möglich.

  • Seite 49: Funktionsmenü

    Compa V Funktionsmenü Funktionsmenü 7.1 Bedienfeld Die Kopfzeile des Grafikdisplays zeigt den Druckertyp an. Das grafische Display informiert über den aktuellen Zustand des Druckers und des Druckauftrags, meldet Fehler und zeigt im Menü die Druckereinstellungen an. Zurück in das Grundmenü.

  • Seite 50: Funktionsbaum

    Funktionsmenü Compa V 7.2 Funktionsbaum Druck Initialisierung Geschwindigkeit Brennstärke Prüfung Transferband Y-Offset X-Offset Abreißkanten Offset Etikettenlayout Etikettenlänge Schlitzlänge Mehrbahnen Druck Etikett messen Etikettentyp Materialauswahl Lichtschranke Abtastposition Etiketten Fehlerlänge Synchronisation Etikett spiegeln Etikett drehen Etikett drehen in Grad Ausrichtung Geräte Parameter...
  • Seite 51 Compa V Funktionsmenü Messer (Option) Betriebsarten Doppelschnitt Ansteuerung Automatischer Rückzug Einzelschnitt Spender I/O (Option) Betriebsarten Spender Offset Lichtschrankenpegel I/O Port 1-8 I/O Port 9-16 Entprellung Startsignal Verzögerung I/O Protokoll Startsignal speichern Zyklen Verzögerung I/O Profile Applikator (Option) Betriebsart Modus Verzögerung Vakuum Verzögerung Stützluft Ein...
  • Seite 52 Funktionsmenü Compa V Netzwerk IP Adresse Netzmaske Standard Gateway Geschwindigkeit/Duplex DHCP Druckername MAC Adresse Net Time Protocol Server Passwort Bedienung Netzwerk Schnittstellen COM1 Baud Parity Daten Bits Stopp Bit Startzeichen Stoppzeichen Datenspeicher Port Test Emulation Protokoll Druckkopf Auflösung Laufwerk Zuordnung Datum/Uhrzeit Datum/Uhrzeit ändern...

  • Seite 53: Datei Löschen

    Compa V Funktionsmenü Service Funktionen Etiketten Parameter Lichtschranken Einstellungen Lichtschranke/Sensoren Laufleistung Dot Widerstand Druckkopftemperatur Motor Rampe Druckbeispiele Input/Output Messer Lichtschranke Online/Offline Transferband Vorwarnung Transferband aktuelle Durchmesser Nullpunkt Abgleich Drucklänge +/- Licences Intern aktiv Logdateien auf MC schreiben SD-Karte / USB Stick...

  • Seite 54: Druck Initialisierung

    Funktionsmenü Compa V 7.3 Druck Initialisierung Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, um das Menü Druck Initialisierung auszuwählen. Geschwindigkeit Angabe der Druckgeschwindigkeit in mm/s (siehe Technische Daten, Seite 17). Die Druckgeschwindigkeit kann für jeden Druckauftrag neu festgelegt werden.

  • Seite 55: Etikettenlayout

    Compa V Funktionsmenü 7.4 Etikettenlayout Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Etikettenlayout erreicht wurde. Taste drücken, um das Menü auszuwählen. Etikettenlänge Angabe der Etikettenlänge in mm (siehe Technische Daten, Seite 17).

  • Seite 56: Ausrichtung

    Funktionsmenü Compa V Taste drücken, um zum nächsten Menüpunkt zu gelangen. Etikett spiegeln Die Spiegelachse befindet sich auf der Mitte des Etiketts. Wenn die Etikettenbreite nicht an den Drucker übertragen wurde, wird die Default Etikettenbreite, d.h. die Breite des Druckkopfs verwendet.

  • Seite 57: Geräteparameter

    Compa V Funktionsmenü 7.5 Geräteparameter Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Geräte Parameter erreicht wurde. Taste drücken, um das Menü auszuwählen. Auswahl der Sprache, in der die Texte im Druckerdisplay angezeigt Druckersprache werden sollen.

  • Seite 58: Rückzug/Verzögerung

    Funktionsmenü Compa V Taste drücken, um den Menüpunkt auszuwählen. Geräte Parameter Erweitert Rückzug: Der Rückzug in den Betriebsarten Spender (optional) und Rückzug / Verzögerung Messer (optional) ist optimiert worden, so dass beim Fahren in den Offset das nachfolgende Etikett, falls möglich schon 'angedruckt' wird, und somit auf den Rückzug des Etiketts verzichtet, und dadurch Zeit...

  • Seite 59: Synchronisieren Beim Einschalten

    Compa V Funktionsmenü Taste drücken, um den Menüpunkt auszuwählen. Startverhalten Ein: Ein Etikett das einmal von SD-Karte geladen wurde, kann nach Autoload einem Neustart des Druckers automatisch wieder geladen werden. Vorgehensweise: Das verwendete Etikett wird auf die SD-Karte gespeichert. Das Etikett wird von der SD-Karte geladen und ausgedruckt.

  • Seite 60: Netzwerk

    Funktionsmenü Compa V Taste drücken, um zum nächsten Parameter zu gelangen. Bedienereingabe Off (Aus): Am Display erscheint keine Abfrage der bedienergeführten Variable. In diesem Fall wird der hinterlegte Default-Wert gedruckt. On (Ein): Die Abfrage nach der bedienergeführten Variablen erscheint einmalig vor Druckstart am Display.
  • Seite 61 Compa V Funktionsmenü Taste drücken, um zum nächsten Menüpunkt zu gelangen. Standard Gateway Die IP-Adresse des Netzwerk-Gateways. Wurde diese über DHCP (DHCP) bezogen, so steht in Klammern DHCP). Taste drücken, um zum nächsten Menüpunkt zu gelangen. DHCP DHCP erlaubt das automatische Beziehen der Netzwerkparameter IP- Adresse, Netzwerkmaske und Standard-Gateway von einem DHCP- Server, der im Netzwerk installiert sein muss.

  • Seite 62: Passwort

    Funktionsmenü Compa V NTP Sync Now (NTP jetzt synchronisieren): Bei Ausführen dieser Aktion wird eine sofortige Zeitsynchronisation durchgeführt. Die Funktion dient zum Testen der Funktion des NTP- Servers. Beispiel Uhrzeit verstellen, Funktion NTP Sync Now auswählen und bestätigen. Der NTP-Client stellt die Uhrzeit wieder korrekt ein.

  • Seite 63: Bedienung

    Compa V Funktionsmenü Bedienung Passwort Eingabe eines 4-stelligen numerischen Passworts. Taste drücken, um zum nächsten Menüpunkt zu gelangen. Passwortschutz Druckereinstellungen können verändert werden. Funktionsmenü (Brennstärke, Geschwindigkeit, Betriebsart, ...). Der Passwortschutz verhindert Veränderungen an der Druckereinstellung. Taste drücken, um zum nächsten Menüpunkt zu gelangen.

  • Seite 64: Schnittstellen

    Funktionsmenü Compa V 7.8 Schnittstellen Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Schnittstellen erreicht wurde. Taste drücken, um das Menü auszuwählen. COM1 / Baud / COM1: 0 - serielle Schnittstelle Aus.

  • Seite 65: Emulation

    Funktionsmenü zu gelangen. Taste drücken, bis das Menü Emulation erreicht wurde. Taste drücken, um das Menü auszuwählen. Protokoll CVPL: Carl Valentin Programming Language ZPL: Zebra Programming Language ® Die Umstellung zwischen CVPL Protokoll und ZPL II ®...

  • Seite 66: Datum & Uhrzeit

    Funktionsmenü Compa V 7.10 Datum & Uhrzeit Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Datum/Uhrzeit erreicht wurde. Taste drücken, um das Menü auszuwählen. Die obere Zeile des Displays zeigt das aktuelle Datum, die untere...

  • Seite 67: Service Funktionen

    Compa V Funktionsmenü 7.11 Service Funktionen HINWEIS! Damit der Händler bzw. der Druckerhersteller im Servicefall schnellen Support bieten kann, verfügt der Etikettendrucker über das Menü Service Funktionen. Notwendige Informationen wie z.B. eingestellte Parameter, können direkt vom Etikettendrucker abgelesen werden. Weitere Hinweise wie z.B. Firmware- oder Fontversion können dem Grundmenü...

  • Seite 68: Druckkopftemperatur

    Funktionsmenü Compa V Taste drücken, um zum nächsten Menüpunkt zu gelangen. Druckkopftemperatur Anzeige der Druckkopftemperatur. Normalerweise liegt die Temperatur des Druckkopfs bei Raumtemperatur. Wird die maximale Druckkopftemperatur jedoch überstiegen, wird der laufende Druckauftrag unterbrochen und eine Fehlermeldung wird im Druckerdisplay angezeigt.
  • Seite 69 Compa V Funktionsmenü Taste drücken, um zum nächsten Menüpunkt zu gelangen. Messer-Lichtschranke 1 – Der Drucker ist mit einem Messer ausgestattet. 0 – Der Drucker ist nicht mit einem Messer ausgestattet. Cutter Home 1 – Das Messer befindet sich in der Grundposition und ist somit zum (Messer in 1 –...
  • Seite 70 Funktionsmenü Compa V Taste drücken, um zum nächsten Menüpunkt zu gelangen. Nullpunkt Abgleich Die Eingabe des Wertes erfolgt in 1/100 mm. in Y-Richtung Falls nach dem Austauschen des Druckkopfs, der Druck nicht an der gleichen Stelle auf dem Etikett fortgesetzt wird, kann diese Differenz in Druckrichtung korrigiert werden.

  • Seite 71: Grundmenü

    Compa V Funktionsmenü 7.12 Grundmenü Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Das Grundmenü zeigt Informationen wie z.B. den Druckertyp, aktuelles Datum und aktuelle Uhrzeit, Versionsnummer der Firmware und der verwendeten FPGAs. Die ausgewählte Anzeige wird nur für eine kurze Zeit angezeigt, danach wird wieder zurück zur ersten Information gewechselt.
  • Seite 72 Funktionsmenü Compa V Betriebsanleitung 06.25...

  • Seite 73: Optionen

    Compa V Optionen Optionen 8.1 Messer VORSICHT! Es besteht Verletzungsgefahr an den Klingen des Schneidemessers.  Die Montage/Demontage des Schneidemessers darf nur bei ausgeschaltetem Drucker durchgeführt werden.  Das Schneidemesser nur betreiben, wenn es am Drucker montiert ist.  Keine Materialien schneiden, die in Breite und Dicke über die Spezifikation hinausgehen.

  • Seite 74: Ansteuerung

    Optionen Compa V Nach Auswahl der gewünschten Messer Betriebsart, Taste drücken, um zusätzliche Funktionen auszuwählen. Doppelschnitt Nach dem ersten Schnitt wird ein Vorschub mit dem eingestellten Offset durchgeführt und erneut geschnitten. Nach dem Schnitt erfolgt ein Rückzug in die Druckposition.

  • Seite 75: Spende I/O

    Compa V Optionen 8.2 Spende I/O HINWEIS! Um den Etikettendrucker im Spende Mode zu betreiben, muss ein Druckauftrag gestartet sein und der Etikettendrucker sich im "wartend"-Mode befinden. Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen.

  • Seite 76: Entprellung

    Optionen Compa V Nach Auswahl der gewünschten Spende I/O Betriebsart, Taste Zusätzliche Parameter drücken, um zusätzliche Parameter auszuwählen. für Spende I/O Definition der Portfunktionen. Für jeden Port zeigen jeweils 2 Zeichen I/O Port 1-8 und I/O Port 9-16 die aktuelle Einstellung an.
  • Seite 77 Compa V Optionen Taste drücken, um zum nächsten Parameter zu gelangen. Startsignal speichern Ein: Das Startsignal für das nächste Etikett kann bereits während dem Drucken des aktuellen Etiketts angelegt werden. Das Signal wird vom Etikettendrucker registriert. Der Etikettendrucker beginnt sofort nach Beendigung des aktuellen Etiketts mit dem Drucken des nächsten Etiketts.

  • Seite 78: Etikettenapplikator

    Optionen Compa V 8.3 Etikettenapplikator Nach Einschalten des Etikettendruckers wird das Grundmenü angezeigt. Taste drücken, um in das Funktionsmenü zu gelangen. Taste drücken, bis das Menü Etikettenapplikator erreicht wurde. Taste drücken, um das Menü auszuwählen. Taste drücken, um zur nächsten Betriebsart zu wechseln.

  • Seite 79: Druckluftüberwachung

    Compa V Optionen Taste drücken, um zum nächsten Parameter zu gelangen. Einschaltverzögerung Das Vakuum wird nicht sofort mit Druckbeginn zugeschaltet, sondern Vakuum erst, wenn das Etikett eine bestimmte Zeit vorgeschoben wurde. Diese Verzögerung bewirkt, dass das Etikett leichter unter den Stempel läuft, da es nicht sofort angesaugt und dadurch gebremst...
  • Seite 80 Optionen Compa V Taste drücken, um zum nächsten Parameter zu gelangen. Vakuumüberwachung Die Etikettenübernahme durch den Stempel wird über einen Vakuumsensor kontrolliert. Bei fehlerhafter Etikettenübernahme werden vom gespendeten Etikett nicht alle Saugbohrungen im Stempel abgedeckt und es kann sich kein Vakuum am Stempel bilden.
  • Seite 81 Compa V Optionen Taste drücken, um zum nächsten Parameter zu gelangen. Timeout Hub Auf- und Abwärtsbewegung des Stempels. Erreicht der Stempel nicht innerhalb der eingestellten Zeit die entsprechende Endlage, wird eine Fehlermeldung ausgelöst ('Endlage oben' bei der Aufwärtsbewegung bzw. 'Endlage unten' bei der Abwärtsbewegung).

  • Seite 82: Ausgangssignale

    Optionen Compa V Endlage rechts 1 = Stempel in Endlage rechts 0 = Stempel nicht in Endlage rechts Endlage links 1 = Stempel in Endlage links 0 = Stempel nicht in Endlage links Ausgangssignale Hub abwärts 1 = Ein / 0 = Aus Hub aufwärts...

  • Seite 83: Sd-Karte / Usb-Stick

    Compa V SD-Karte / USB-Stick SD-Karte / USB-Stick 9.1 Allgemeines Auf der Rückseite des Etikettendruckers befindet sich der Einschub für die SD-Karte und der USB Anschluss zum Einstecken des USB- Sticks. Das Massenspeicher-Menü (Memory Menu) erlaubt den Zugriff auf Speicherkarten oder USB-Speichersticks die an den Drucker angeschlossen sind.

  • Seite 84: Navigation

    SD-Karte / USB-Stick Compa V 9.3 Navigation Mit den Tasten der Folientastatur des Druckers oder mit verschiedenen Funktionstasten einer angeschlossenen USB-Tastatur wird das Memory-Menu bedient. Zurück zum letzten Menü. In der Funktion Layout laden: Wechsel in den File Explorer. File Explorer: Wechsel zum Kontextmenü.

  • Seite 85: Benutzerverzeichnis Definieren

    Compa V SD-Karte / USB-Stick 9.4 Benutzerverzeichnis definieren HINWEIS! Ein Benutzerverzeichnis muss definiert werden: • bevor eine Benutzung bzw. Navigation durch das Memory Menü erfolgen soll. • wenn die Formatierung der SD-Karte am PC ausgeführt und somit das STANDARD Verzeichnis nicht automatisch angelegt wurde.

  • Seite 86: Layout Laden

    SD-Karte / USB-Stick Compa V Taste drücken, um in das Memory Menü zu gelangen. Taste drücken, um den File Explorer aufzurufen. Mit den Navigationstasten das gewünschte Verzeichnis auswählen. Taste drücken, um die zur Verfügung stehenden Funktionen anzuzeigen. Die Funktion Benutzerverzeichnis auswählen und die Auswahl mit Taste bestätigen...

  • Seite 87: File Explorer

    Compa V SD-Karte / USB-Stick 9.6 File Explorer Der File Explorer ist das Dateiverwaltungssystem des Drucksystems. Die Hauptfunktionen für die Oberfläche des Memory Menüs werden im File Explorer zur Verfügung gestellt. In der Ansicht des Benutzerverzeichnisses die Taste drücken, um in den File Explorer zu gelangen.

  • Seite 88: Layout Speichern

    SD-Karte / USB-Stick Compa V Lädt eine beliebige Datei. Dies kann eine zuvor gespeicherte Datei laden Konfiguration, ein Firmware-Update, ein Layout, etc. sein. Taste drücken, um in das Memory Menü zu gelangen. Taste drücken, um den File Explorer aufzurufen. Mit den Tasten die gewünschte Datei auswählen.

  • Seite 89: Konfiguration Speichern

    Compa V SD-Karte / USB-Stick Sichert die komplette, aktuelle Druckerkonfiguration unter dem Konfiguration ausgewählten Namen. speichern Taste drücken, um in das Memory Menü zu gelangen. Taste drücken, um den File Explorer aufzurufen. Taste drücken um in das Menü Datei speichern zu gelangen.

  • Seite 90: Usb Stick

    SD-Karte / USB-Stick Compa V Formatiert unwiderruflich eine Speicherkarte. Formatieren HINWEIS! USB-Sticks können nicht am Drucker formatiert werden! Taste drücken, um in das Memory Menü zu gelangen. Taste drücken, um den File Explorer aufzurufen. Das zu formatierende Laufwerk mit den Navigationstasten auswählen.
  • Seite 91 Compa V SD-Karte / USB-Stick Erstellt ein Duplikat der ursprünglichen Datei bzw. des ursprünglichen Kopieren Verzeichnisses um anschließend unabhängig vom Original Änderungen durchführen zu können. Taste drücken, um in das Memory Menü zu gelangen. Taste drücken, um den File Explorer aufzurufen.

  • Seite 92: Firmware Update

    SD-Karte / USB-Stick Compa V 9.7 Firmware Update Vorgehensweise Auf der SD-Karte / dem USB-Stick wird ein Verzeichnis angelegt, in dem die notwendigen Update-Dateien abgelegt sind (firmware.prn, data.prn). Über die Funktion Datei laden wird die Datei firmware.prn ausgewählt/geladen. Der Etikettendrucker führt im ersten Schritt das Update der Firmware durch und nach dem erforderlichen Neustart wird automatisch auch die Datei data.prn geladen wodurch die...

  • Seite 93: Wartung Und Reinigung

    Compa V Wartung und Reinigung 10 Wartung und Reinigung GEFAHR! Lebensgefahr durch Stromschlag!  Vor allen Wartungsarbeiten den Etikettendrucker vom Stromnetz trennen und kurz warten, bis sich das Netzteil entladen hat. VORSICHT! Beim Reinigen kann es zu Verletzungen kommen. ...

  • Seite 94: Allgemeine Reinigung

    Wartung und Reinigung Compa V Werkzeuge und HINWEIS! Reinigungsmittel Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im oberen Teil der Druckeinheit befindet. Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht erforderlich. 10.1 Allgemeine Reinigung VORSICHT! Beschädigung des Druckers durch scharfe Reinigungsmittel!

  • Seite 95: Druckkopf Reinigen

    Compa V Wartung und Reinigung 10.3 Druckkopf reinigen VORSICHT! Verletzungsgefahr durch heißen Druckkopf!  Darauf achten, dass vor dem Reinigen der Druckkopf abgekühlt ist. Während des Drucks kommt es zu Verunreinigungen am Druckkopf z.B. durch Farbpartikel des Transferbandes. Deshalb ist es sinnvoll und notwendig, den Druckkopf in gewissen Zeitabständen, abhängig...

  • Seite 96: Etiketten-Lichtschranke Reinigen

    Lösungsmittel zur Reinigung der Lichtschranke verwenden. Die Etiketten-Lichtschranke kann durch Papierstaub verschmutzen. Dadurch kann die Etikettenabtastung beeinträchtigt werden. Compa V 10X Abbildung 23 1. Deckel des Druckers öffnen. 2. Andruckhebel (E, Abbildung 2) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln.
  • Seite 97 Compa V Wartung und Reinigung Compa V 162 Abbildung 24 GEFAHR! Lebensgefahr durch Netzspannung/Stromschlag!  Vor allen Wartungsarbeiten den Etikettendrucker vom Stromnetz trennen und kurz warten, bis sich das Netzteil entladen hat.  Nachfolgende Arbeiten sind von geschultem Servicepersonal durchzuführen! 1.

  • Seite 98: Druckkopf Austauschen

    Wartung und Reinigung Compa V 10.5 Druckkopf austauschen VORSICHT! Beschädigung des Druckkopfs durch elektrostatische Entladungen oder mechanische Einflüsse!  Etikettendrucker auf geerdeter leitfähiger Unterlage aufstellen.  Körper erden, z.B. durch Anlegen eines geerdeten Handgelenkgurts.  Kontakte an den Steckverbindungen (D, E) nicht berühren.
  • Seite 99 Compa V Wartung und Reinigung Abbildung 26 1. Deckel des Druckers öffnen. Druckkopf ausbauen 2. Andruckhebel (C) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln. 3. Etiketten und Transferband aus dem Etikettendrucker entnehmen 4. Sechskantschlüssel (D) aus seiner Halterung nehmen.

  • Seite 100: Andruckwalze Und Spendewalze Austauschen

    Wartung und Reinigung Compa V 10.6 Andruckwalze und Spendewalze austauschen Abbildung 27 1. Deckel des Druckers öffnen. Andruckwalze/Spende- walze ausbauen 2. Andruckhebel (A) gegen den Uhrzeigersinn drehen, um den Druckkopf zu entriegeln. 3. Andrucksystem (G) von der Spendewalze abheben. 4. Etiketten und Transferband aus dem Etikettendrucker entnehmen.

  • Seite 101: Fehlermeldungen Und Fehlerbehebung

    Compa V Fehlermeldungen und Fehlerbehebung 11 Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Zeile zu hoch Zeile ragt ganz bzw. teilweise Zeile tiefer setzen (Y-Wert über oberen Etikettenrand. erhöhen). Rotation und Font überprüfen. Zeile zu tief Zeile ragt ganz bzw. teilweise Zeile höher setzen (Y-Wert...
  • Seite 102 Fehlermeldungen und Fehlerbehebung Compa V Fehlermeldung Ursache Behebung Feldindex Empfangene Zeilennummer ist Gesendete Daten überprüfen. bei RS-232 und paralleler Verbindung (PC und Drucker) Schnittstelle ungültig. überprüfen. Länge Maske Länge des empfangenen Gesendete Daten überprüfen. Maskensatzes ungültig. Verbindung (PC und Drucker) überprüfen.
  • Seite 103 Compa V Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Ungültiger Parameter Eingegebene Zeichen Codedaten überprüfen. entsprechen nicht den vom Datenbezeichner zugelassenen Zeichen. Datenbezeichner Ausgewählter Datenbezeichner Codedaten überprüfen. bei GS1-128 nicht verfügbar. Zeilen < 2, Endlos Fehlendes HIBC Definition des HIBC Codes Systemzeichen.

  • Seite 104: Verzeichnis Wechseln

    Fehlermeldungen und Fehlerbehebung Compa V Fehlermeldung Ursache Behebung Laufwerk nicht Speicherkarte nicht formatiert. Speicherkarte formatieren. formatiert Aktuelles Versuch das aktuelle Verzeichnis wechseln. Verzeichnis löschen Verzeichnis zu löschen. Pfad zu lang Pfadangabe zu lang, zu hohe Kürzeren Pfad angeben. Verzeichnistiefe. Schreibschutz Speicherkarte ist Schreibschutz entfernen.
  • Seite 105 Compa V Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Keine SD-Karte Keine Speicherkarte Speicherkarte in Einschub eingesteckt. stecken. Webserver Fehler Fehler beim Start des Zuständigen Händler Webservers. kontaktieren. Falsches FPGA Druckkopf FPGA falsch Zuständigen Händler gesteckt. kontaktieren. Endposition Etikettenlänge zu lang.
  • Seite 106 Fehlermeldungen und Fehlerbehebung Compa V Fehlermeldung Ursache Behebung Warmstart SD Keine Speicherkarte Falls Option Warmstart aktiviert vorhanden. wurde, muss eine Speicherkarte gesteckt sein. Zum Stecken der Speicherkarte den Drucker zuerst ausschalten. Spiegeln/Drehen Funktion 'mehrbahniger Druck' Beide Funktionen gemeinsam und 'Spiegeln/Drehen' auswählen nicht möglich.
  • Seite 107 Compa V Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung RFID Type Definition der Etikettendaten Speicheraufteilung des stimmen nicht mit verwendetem verwendeten Etikettentyps Etikett überein. überprüfen. RFID Lock Fehler bei Programmierung des RFID Daten Definition RFID Etiketts (gesperrte überprüfen. Felder). Etikett wurde bereits programmiert.
  • Seite 108 Fehlermeldungen und Fehlerbehebung Compa V Fehlermeldung Ursache Behebung Startsignal Druckauftrag ist aktiv aber Startsignal überprüfen. Gerät nicht bereit ihn zu verarbeiten. Keine Druckdaten Druckdaten außerhalb des Eingestellten Gerätetyp Etiketts. überprüfen. Falscher Gerätetyp Auswahl linkes/rechtes (Designsoftware) ausgewählt. Druckmodul überprüfen. Druckkopf Kein Original Druckkopf wird Verwendeten Druckkopf verwendet.
  • Seite 109 Compa V Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Druckposition Option Applikator: Endlagenschalter OBEN und RECHTS auf korrekte Funktion Der obere und rechte und Position prüfen. Endlagenschalter ist nicht in der richtigen Position. Pneumatik auf Funktion prüfen. XML Parameter Die XML Datei enthält falsche Zuständigen Händler...
  • Seite 110 Fehlermeldungen und Fehlerbehebung Compa V Fehlermeldung Ursache Behebung UID Konflikt Einstellungen RFID- RFID Initialisierung Programmierung fehlerhaft. durchführen. Modul nicht gefunden RFID-Modul ist nicht verfügbar Anschluss RFID-Modul prüfen. Zuständigen Händler kontaktieren. Kein Freigabesignal Keine Druckfreigabe durch die Freigabesignal an der übergeordnete Steuerung übergeordneten Steuerung...

  • Seite 111: Zusatzinformationen

    Compa V Zusatzinformationen 12 Zusatzinformationen 12.1 Mehrbahniger Druck Mit dem Etikettendrucker kann mehrbahnig gedruckt werden, d.h. die Informationen einer Bahn (Spalte) kann mehrmals, je nach Bahnbreite, auf das Etikett gedruckt werden. Dadurch kann die volle Druckbreite ausgenutzt werden und die Generierzeit erheblich verringert werden.

  • Seite 112: Warmstart

    Zusatzinformationen Compa V 12.2 Warmstart HINWEIS! Die Speicherung der Daten erfolgt auf SD-Karte. Aus diesem Grund ist die Funktion SD-Karte die Voraussetzung für den Menüpunkt Warmstart. Die Funktion Warmstart beinhaltet z.B., dass bei einem eventuellen Netzausfall das aktuell geladene Etikett ohne Datenverlust weiterverarbeitet werden kann.
  • Seite 113 Compa V Zusatzinformationen Falls beim Ausschalten ein Druckauftrag aktiv war, wird automatisch Starten des Druckauftrags ein Druckstart ausgelöst und die Soll- bzw. Ist-Anzahl der gedruckten Etiketten aktualisiert. Falls der Druckauftrag beim Ausschalten gestoppt war, wird er nach Einschalten des Etikettendruckers wieder in den 'Gestoppt' Zustand versetzt.

  • Seite 114: Rückzug/Verzögerung

    Zusatzinformationen Compa V 12.3 Rückzug/Verzögerung Im fortlaufenden Spendebetrieb (I/O DYN F, I/O ST F, I/O LS F) ist Rückzug Betriebsarten kein optimierter Rückzug möglich, da beim Druckauftragswechsel das aktuelle Etikett im Offsetbereich bereits vom alten Druckauftrag bedruckt wäre. Bei aktiviertem Doppelschnitt ist kein optimierter Rückzug möglich.
  • Seite 115 Compa V Zusatzinformationen Kein Rückzug Spender: Nach Drucken des Etiketts wird in den Spende- Offset gefahren und dort gewartet. Beim Anlegen eines neuen Startsignals (I/O dynamisch) wird dann sofort das nächste Etikett gedruckt. Da das Etikett aber bereits im Offset steht, wird es erst ab der Offsetposition bedruckt, d.h.

  • Seite 116: Lichtschranken

    Zusatzinformationen Compa V 12.4 Lichtschranken HINWEIS! Bei Verwendung von Reflexions-Lichtschranken sollte darauf geachtet werden, dass der Deckel des Etikettendruckers geschlossen ist und somit Fremdlichteinwirkungen (z.B. Arbeitslampe) auf die Lichtschranke verhindert wird. Durchlicht- Der Sender befindet sich oben und der Empfänger unten, d.h. der Infrarotstrahl wird von oben gesendet.

  • Seite 117: Umweltgerechte Entsorgung

    Carl Valentin GmbH zurückgegeben werden. Die Altgeräte werden daraufhin fachgerecht entsorgt. Die Carl Valentin GmbH nimmt dadurch alle Verpflichtungen im Rahmen der Altgeräteentsorgung rechtzeitig wahr und ermöglicht damit auch weiterhin den reibungslosen Vertrieb der Produkte. Wir können nur frachtfrei zugesandte Geräte zurücknehmen.
  • Seite 118 Umweltgerechte Entsorgung Compa V Betriebsanleitung 06.25...
  • Seite 119 Compa V Index 14 Index Abbildungen Anschlüsse ..................9 Druckbaugruppe ................8 Gesamtansicht .................. 7 Anschließen Drucker ................32 Aufstellen Drucker ................31 Bedienfeld ..................49 Bestimmungsgemäße Verwendung ..........5, 6 Betriebsbedingungen ............. 12, 13, 14 Druckbetrieb Abreißmodus .................. 48 Internes Aufwickeln .................
