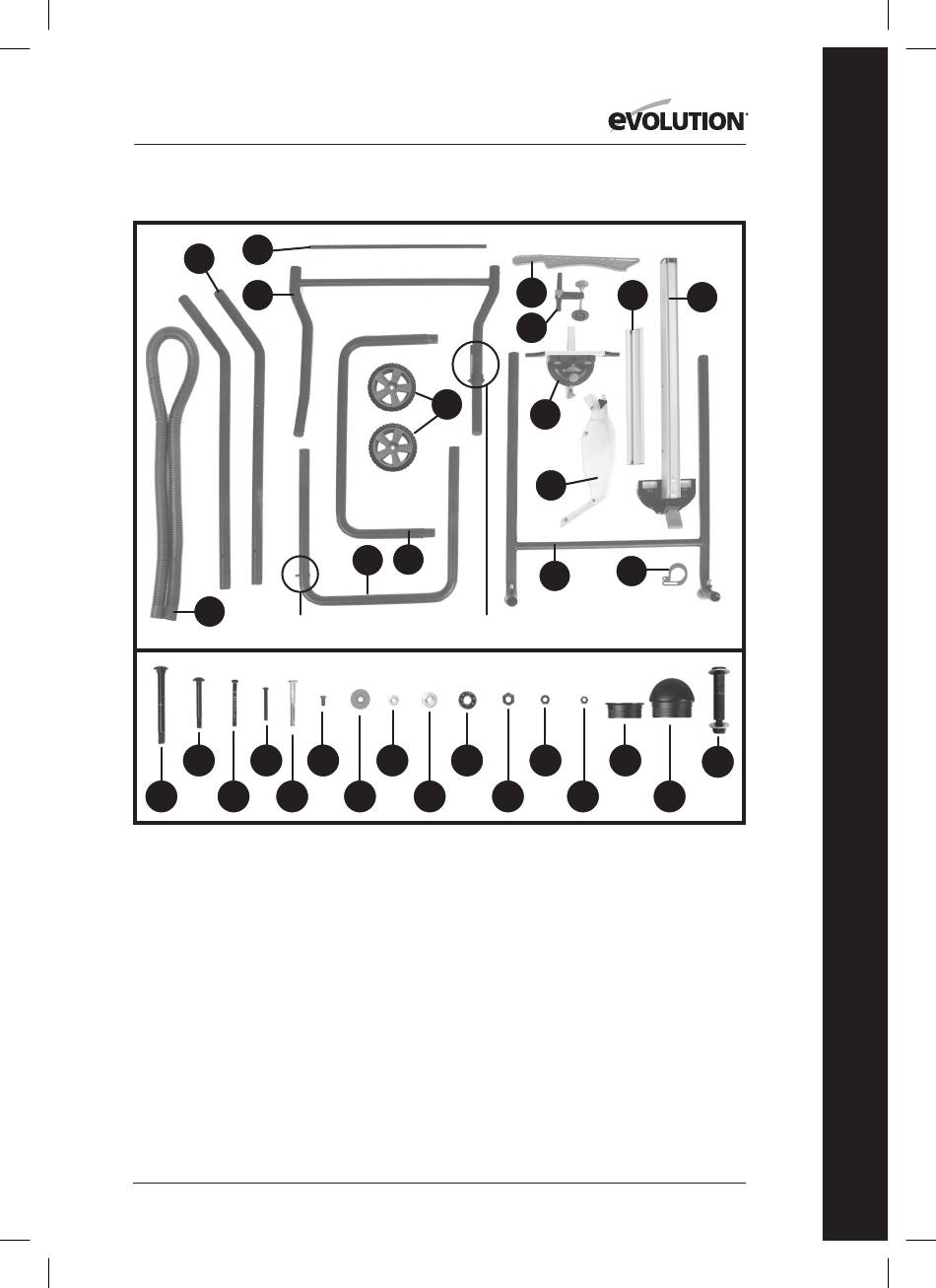

SCHACHTELINHALT
2
1
3
15
VERRIEGELUNGSSTIFT
B D
A C E
1. GESTELLTEIL
A. M8 X 78MM BOLZEN
2. GESTELLTEIL
B. M6 X 53MM BOLZEN
3. GESTELLTEIL
C. M5 X 50MM BOLZEN
4. GESTELLTEIL
D. M5 X 40MM BOLZEN
5. GESTELLTEIL
E. M6 X 55MM BOLZEN
6. GESTELLTEIL
F. M5 X 10MM BOLZEN
7. RÄDER
G. ORANGE FLÜGELMUTTER
8. ABSAUGSCHLAUCHKLAMMER
H. KLEINE SCHEIBE
7
5
4
SPERRRIEGEL
F H J
G I
X2 9. BLATTSCHUTZ
X8
I. GROSSE SCHEIBE
X1
10. WINKELANSCHLAG
X4
J. ABSTANDSSTÜCK
X1
11. GEGENSCHWINGUNG GERÄT
X2
K. M8 MUTTER
X1
12. SCHIEBESTOCK
X4
L. M6 MUTTER
X1
13. PARALLELANSCHLAG
X2
M. M5 MUTTER
X1
14. PARALLELANSCHLAG PLATTE
X1
N. FLACHE ENDKAPPEN
X2
15. STAUBABSAUGSCHLAUCH
X2
O. RUNDE ENDKAPPEN
X1
X2 P. RÄDER BOLZEN
41
12
14
11
10
9
8
6
L N
K M O
13
DE
P
X1
X4
X1
X8
X1
X8
X1
X4
X1
X7
X1
X6
X1
X2
X2
