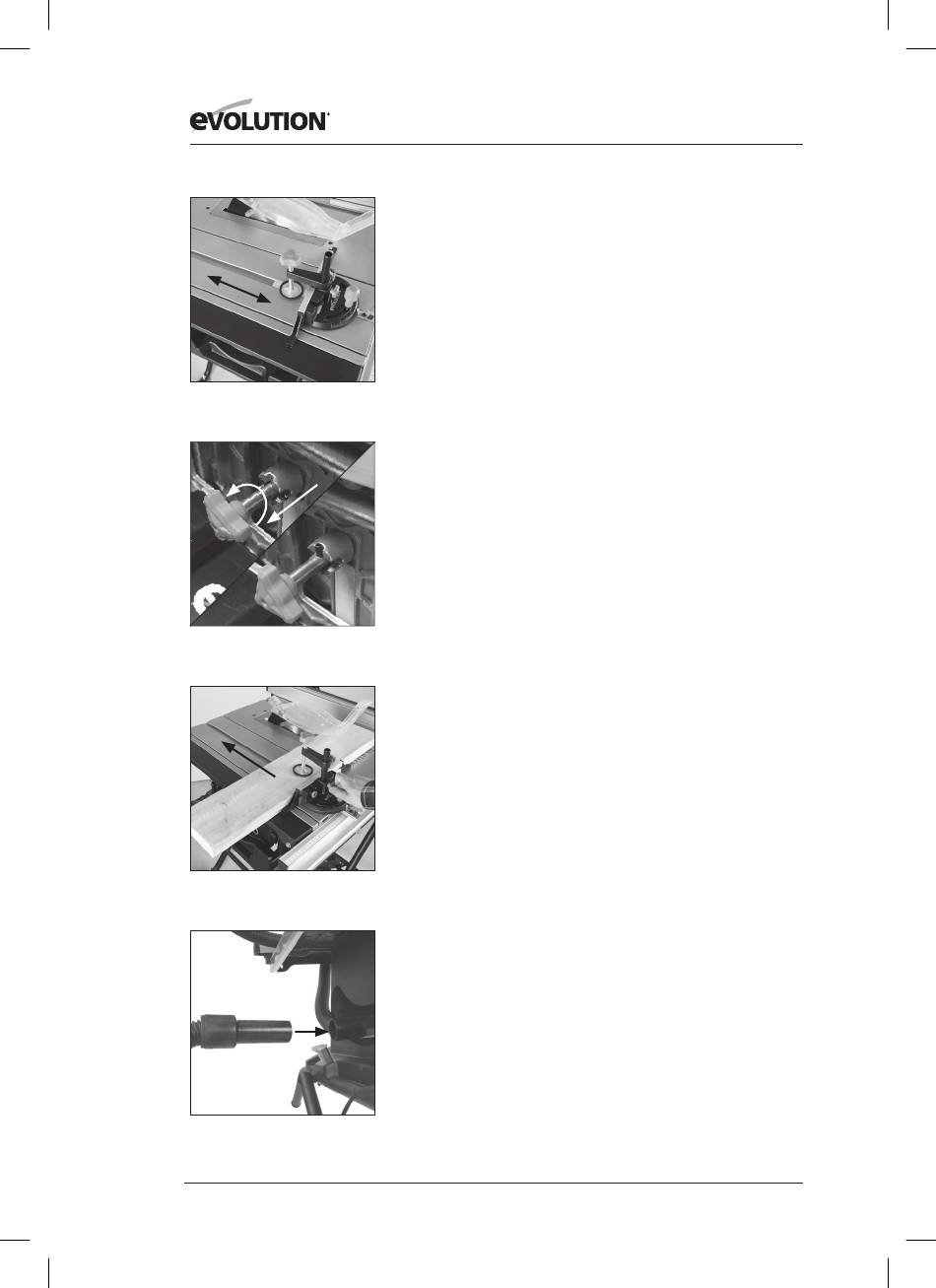

Fig. 36
A
B
C
Fig. 37
Fig. 38
Fig. 39
GLISIERĂ
Această unealtă este prevăzută cu o glisieră (Fig. 36) pe partea
stângă a discului. Aceasta poate fi deosebit de utilă atunci când se
taie transversal materiale de secțiune mică, cum ar fi chesoane sau
extruziuni etc.
Un astfel de material poate fi prins pe glisieră cu ajutorul
dispozitivului fixat de măsurare a unghiurilor și al clemei de
prindere a acestuia. Controlul și siguranța operatorului sunt astfel
îmbunătățite.
Sistemul cu glisieră poate fi, de asemenea, foarte util (atunci
când este utilizat împreună cu un dispozitiv fixat de măsurare a
unghiurilor) pentru tăierea transversală repetitivă.
PENTRU A UTILIZA GLISIERA
AVERTISMENT: Unealta trebuie să fie oprită, discul trebuie să fie
staționar, iar placa de acoperire a comutatorului trebuie să fie închisă
(sigură) ori de câte ori se fac reglaje etc. la unealtă sau la piesa de
lucru.
Blocați dispozitivul de măsurare a unghiurilor pe glisieră, înșurubând
șurubul de blocare în orificiul de poziționare situat pe marginea din
față a glisierei (Fig 32).
Reglați plăcuța frontală a dispozitivului de măsurare a unghiurilor
pentru a vă asigura că trece pe lângă disc și scutul acestuia atunci
când trece pe lângă ambele în timpul unei tăieri.
Deblocați știftul de sub glisieră, trăgând butonul (Fig. 37 A) și
rotindu-l la 90˚ (Fig. 37 B), lăsându-l deblocat (Fig. 37 C). Utilizând
dispozitivul de măsurare a unghiurilor ca suport de mână, împingeți
ușor glisiera spre spate pentru a face o tăietură (Fig. 38).
Pentru a bloca din nou glisiera, inversați mișcarea de deblocare.
OPERAȚIUNI DE BAZĂ ALE FIERĂSTRĂULUI PENTRU BANC
AVERTISMENT: Nu încercați niciodată tăierea manuală cu această
unealtă. Folosiți întotdeauna ghidul sau rigla corespunzătoare
pentru a reduce la minimum posibilitatea ca discul să se blocheze și
să se producă un recul.
Recomandăm ca discul fierăstrăului să iasă prin materialul care
urmează să fie tăiat cu aproximativ 3 mm. Reglați înălțimea discului
așa cum s-a descris anterior. Această unealtă nu este adecvată
pentru a tăia scobituri sau canale încastrate.
Dacă este necesar, se poate conecta un aparat de extracție a prafului
din atelier la fanta de extracție aflată în partea din spate a uneltei
(Fig. 39).
