mocujących oznaczonych
A, J i K (Rys. 10). Możesz odłożyć komponent 4 na bok, aby
nie przeszkadzał w pracy.
• Ustaw komponenty 3 i 6 tak, aby otwory do śrub zeszły się w
jednej linii. (Rys. 11).
Krok 8
• Przymocuj koła 7 w pozycji serwisowej na komponencie 3
za pomocą mocowań P (Rys. 12). Nie należy zbyt mocno
dokręcać kół, ponieważ uniemożliwi to ich swobodne
poruszanie się.
• Obrót pilarki stołowej należy przeprowadzać przy pomocy
fachowca. Montaż stojaka został zakończony.
Aby maszyna była gotowa do użytku, należy wykonać drobne
czynności montażowe.
OSTRZEŻENIE: Urządzenie jest ciężkie. Wyjęcie tego
urządzenia z opakowania należy przeprowadzać przy pomocy
fachowca.
ROZSTAWIANIE NÓG
Nogi są schowane pod główną częścią maszyny.

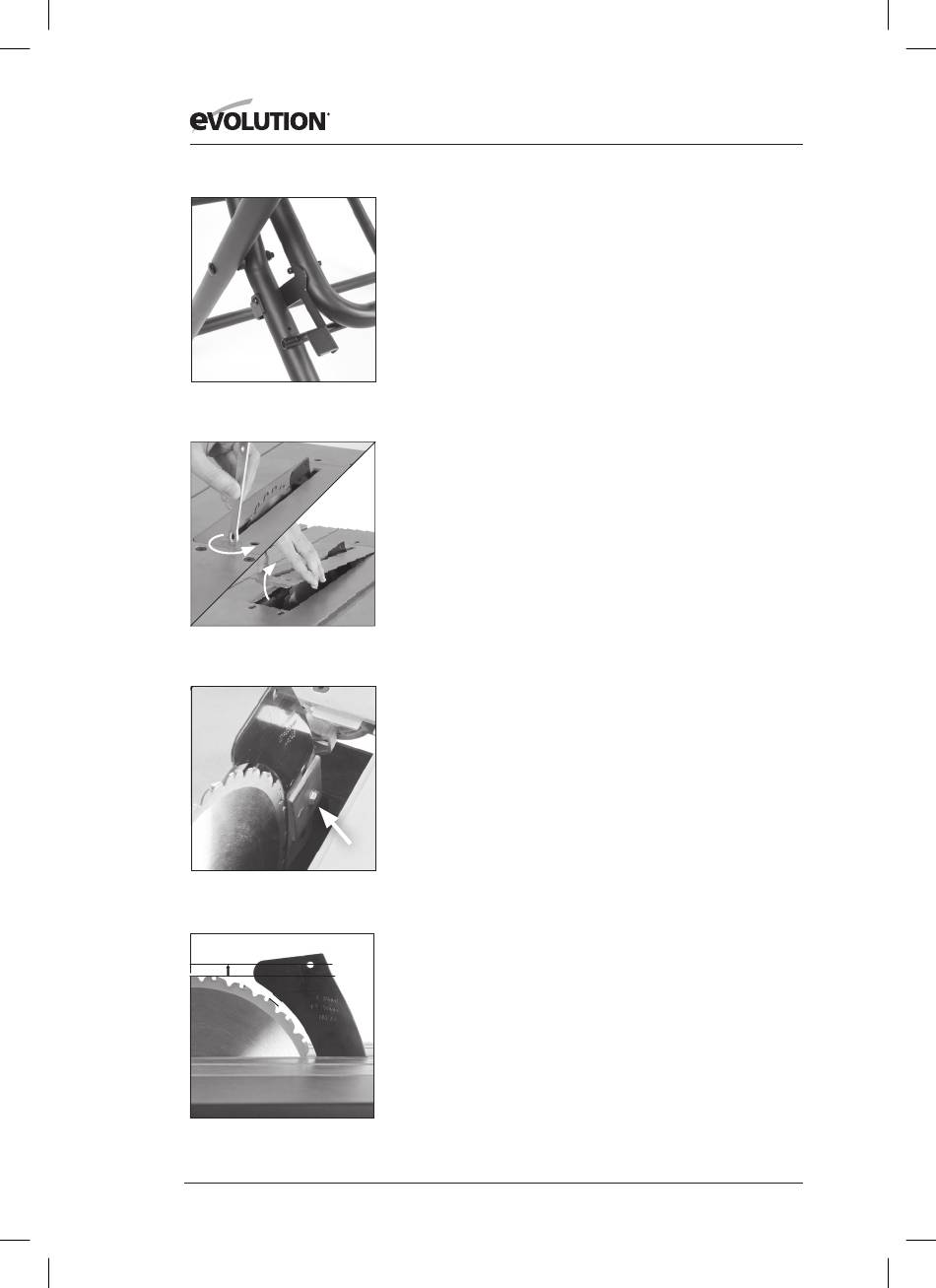

• Zwolnij zatrzask blokujący (Rys. 13).
• Rozstaw nogi.
• Upewnij się, że nogi są zablokowane w pozycji serwisowej.
• Zatrzask musi być wysunięty i bezpiecznie blokować nogi w
ich pozycji serwisowej.
Uwaga: Urządzenie jest ciężkie. Przenoszenie tego urządzenia
należy przeprowadzać przy pomocy fachowca. Fachowa
pomoc może być również potrzebna podczas rozkładania i/lub
składania zespołu nóg pod maszynę.
KLIN ROZSZCZEPIAJĄCY
Klin rozczepiający jest bardzo ważnym elementem i musi być
prawidłowo zamontowany.
Klin rozszczepiający ma dwie funkcje:
• Zapobiega zakleszczaniu się przedmiotu obróbki, gdy
przechodzi on przez ostrze.
• Zapewnia odpowiedni punkt połączenia z osłoną ostrza.
Aby zainstalować i/lub skontrolować klin rozszczepiający:
OSTRZEŻENIE: Upewnij się, że urządzenie zostało odłączone
od zasilania.
• Przekręcić śrubę mocującą o ¼ obrotu i zdjąć płytkę dostępu.
Unieś płytkę dostępu (Rys. 14). Ostrożnie przechowaj ten
komponent do późniejszego użycia.
• Należy maksymalnie unieść tarczę – Patrz sekcja
„UNIESIENIE/OBNIŻENIE TARCZY" na stronie 21.
• Poluzuj śrubę mocującą klina rozszczepiającego o kilka
obrotów i podnieś go do najwyższego punktu (Rys. 15) .
• Wsuń klin rozszczepiający (dla wygody jest wycięty)
pomiędzy płytkę mocującą a blok montażowy (Rys. 15) .
Upewnij się, że wystające wypustki bloku montażowego
wchodzą w szczelinę w klinie rozszczepiającym.
• Ustaw klin rozszczepiający tak, aby znajdował się w
odległości 3–5 mm od ostrza. Otwór montażowy osłony
