cenne dodatkowe podparcie dla obrabianego materiału
podczas cięcia dużych lub szerokich desek itp. Obie strony stołu
można wysuwać jednocześnie lub tylko jedną stronę na raz,
zgodnie z wymaganiami operacyjnymi.
Aby przedłużyć stół na prawą stronę:
• Pociągnij do góry dźwignię blokującą ogranicznik i upewnij
się, że może się on swobodnie poruszać.
• Wygodniejsze może być także tymczasowe usunięcie
ogranicznika równoległego z maszyny.
• Pociągnij do góry dźwignię blokującą przedłużenie stołu,
która znajduje się pod stołem po prawej stronie. (Rys. 34).
• Rozłóż element przedłużający stół, aby uzyskać wymagane
podparcie obrabianego elementu.
• Popchnij dźwignię blokującą w dół, aby zablokować stół w
wymaganej pozycji.
• Ponownie zamocuj i/lub wyreguluj ogranicznik zgodnie z
wymaganiami.
• Po zakończeniu cięcia przywróć stół do pierwotnego
ustawienia.
Aby przedłużyć stół w lewą stronę:
• Poluzuj dwie śruby blokujące (jedną z przodu i jedną z tyłu
maszyny) pod blatem maszyny z lewej strony (Rys. 35).
• Rozłóż element przedłużający stół.
• Dokręć śruby blokujące.
• Po zakończeniu cięcia przywróć stół do pierwotnego
ustawienia.
PROWADNICA POSUWU
Maszyna jest wyposażona w prowadnicę posuwu (Rys. 36) po
lewej stronie tarczy. Funkcja ta może być szczególnie przydatna
podczas cięcia materiałów o małych przekrojach, takich jak
metalowe przekroje skrzynkowe lub szyny itp.
Taki materiał można przymocować do prowadnicy posuwu
za pomocą zabezpieczonego wskaźnika ukosu i jego zacisku
przytrzymującego. W ten sposób poprawia się kontrola
operatora i bezpieczeństwo.
System prowadnicy posuwu może być również bardzo
przydatny (w połączeniu z zabezpieczonym wskaźnikiem
ukosu) do powtarzalnego cięcia poprzecznego.
ABY SKORZYSTAĆ Z PROWADNICY POSUWU
OSTRZEŻENIE: Zawsze podczas przeprowadzania wszelkich
regulacji itp. maszyny lub elementu obrabianego urządzenie
musi być wyłączone, tarcza nieruchoma, a osłona przełącznika
w pozycji zamkniętej (bezpiecznej).
Zablokuj wskaźnik skosu na wózku przesuwnym, wkręcając
śrubę blokującą w otwór umiejscawiający znajdujący się na
przedniej krawędzi prowadnicy (Rys. 32).
Wyreguluj przedni panel wskaźnika ukosu, upewniając się, że
podczas wykonywania cięcia mija tarczę oraz jej osłonę.
Odblokuj sworzeń pod wózkiem przesuwnym, wyciągając
uchwyt (Rys. 37 A) i obracając go o 90˚ (Rys. 37 B), pozwalając
mu zatrzymać się w pozycji odblokowanej (Rys. 37 C).

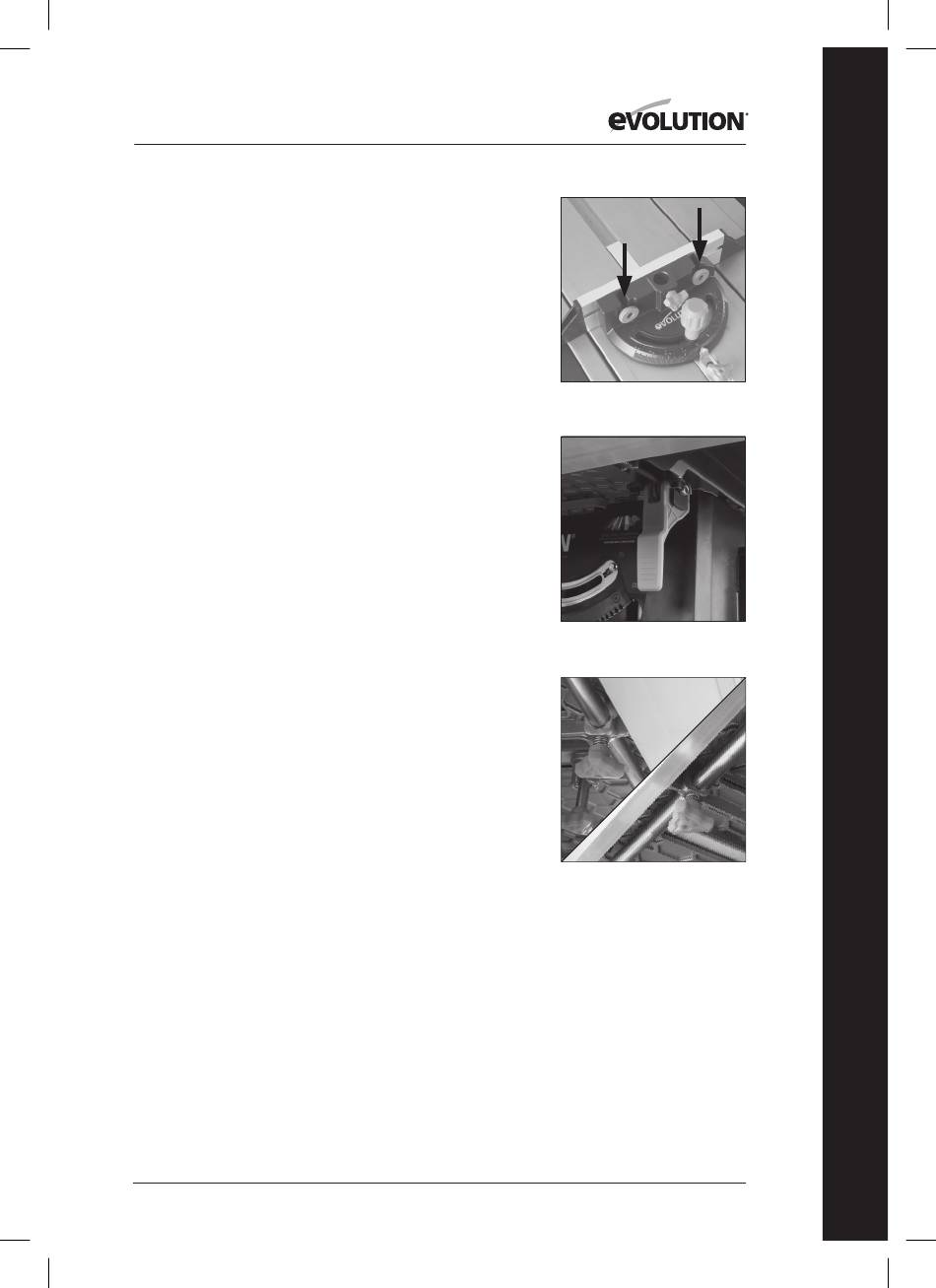

Rys. 33
Rys. 34
Rys. 35
