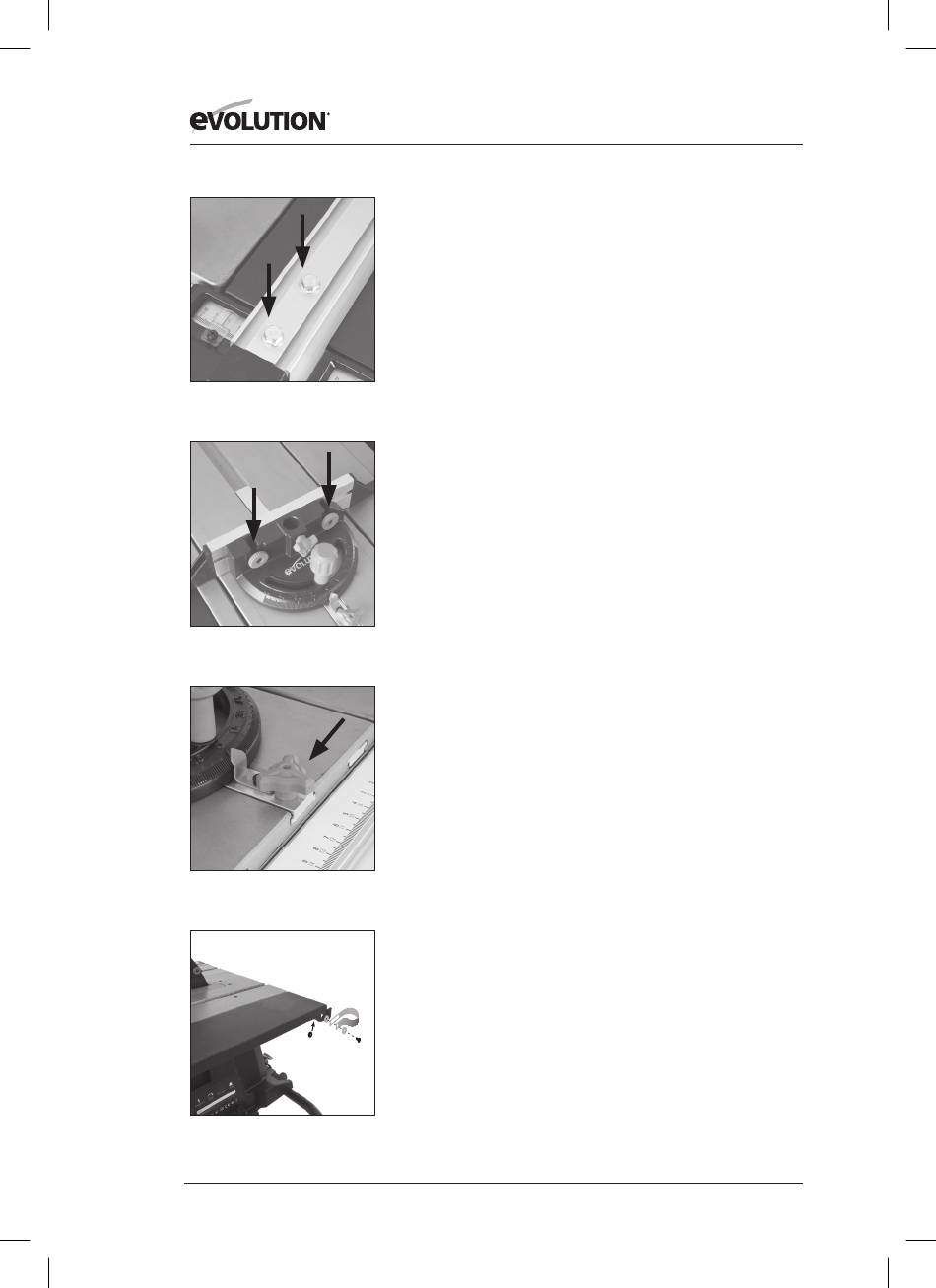

Fig. 21
Fig. 22
Fig. 23
Fig. 24
VERIFICAREA/REGLAREA PROTECȚIEI LA DESPICARE
Odată ce protecția la despicare a fost atașată la unealtă, trebuie să o
verificați pentru a vă asigura că este paralelă cu discul.
• Ridicați discul la înălțimea maximă.
• Așezați o muchie dreaptă sau ceva similar pe acesta.
• Aduceți protecția la despicare până la muchia dreaptă și verificați
paralelismul.
• În cazul în care este necesară ajustarea, accesați cele două
șuruburi cu cap hexagonal de pe protecția la despicare (Fig. 21).
• Slăbiți ușor aceste șuruburi cu ajutorul unei chei adecvate și
reglați rigla după cum este necesar.
• Strângeți și verificați din nou protecția la despicare atunci când
s-a obținut o aliniere corectă.
• Coborâți discul.
DISPOZITIVUL DE MĂSURARE A UNGHIURILOR
Dispozitivul de măsurare a unghiurilor etichetat 10 are o plăcuță
frontală reglabilă și o fantă prevăzută pentru o clemă de prindere
etichetată 11.
• Introduceți clema de prindere în fanta din corpul principal al
dispozitivului de măsurare a unghiurilor și strângeți șurubul de
blocare.
• Atașați plăcuța frontală a dispozitivului de măsurare a unghiurilor.
• Glisați șuruburile de fixare prin cele două (2) orificii din fața
verticală a dispozitivului de măsurare a unghiurilor și fixați-le în
poziție cu ajutorul piulițelor (Fig. 22).
• Dispozitivul de măsurare a unghiurilor este atașat de obicei pe
partea stângă a mesei și se află într-o fantă în formă de T inversat
în partea superioară a mesei.
• Acesta poate fi blocat pe glisieră prin înșurubarea șurubului de
blocare într-un orificiu situat pe marginea din față a glisierei (Fig
23).
EXTRACTOR DE PRAF
• Atașați unul din capetele furtunului la scutul discului.
• Atașați clema furtunului de extracție a prafului la partea din spate
a extensiei mesei de pe partea dreaptă cu ajutorul elementelor
de fixare etichetate F, H și M (Fig. 24).
• Treceți furtunul prin clemă până la fanta din partea din spate a
uneltei.
TRANSPORTAREA FIERĂSTRĂULUI PENTRU BANC
AVERTISMENT: Asigurați-vă că această procedură se efectuează
numai cu unealta deconectată de la rețeaua de alimentare.
• Asigurați-vă că unealta este deconectată de la rețeaua de alimentare
și că cablul de alimentare este bine fixat pe unealtă.
• Eliberați știftul de blocare.
• Prindeți mânerul de transport (Fig. 25).
• Ridicați ușor și încet mânerul, permițând uneltei să își mențină
echilibrul și stabilitatea.
• Conduceți unealta spre noua locație.
