Evolution RAGE5-S METRIC Originalbetriebsanleitung Seite 202

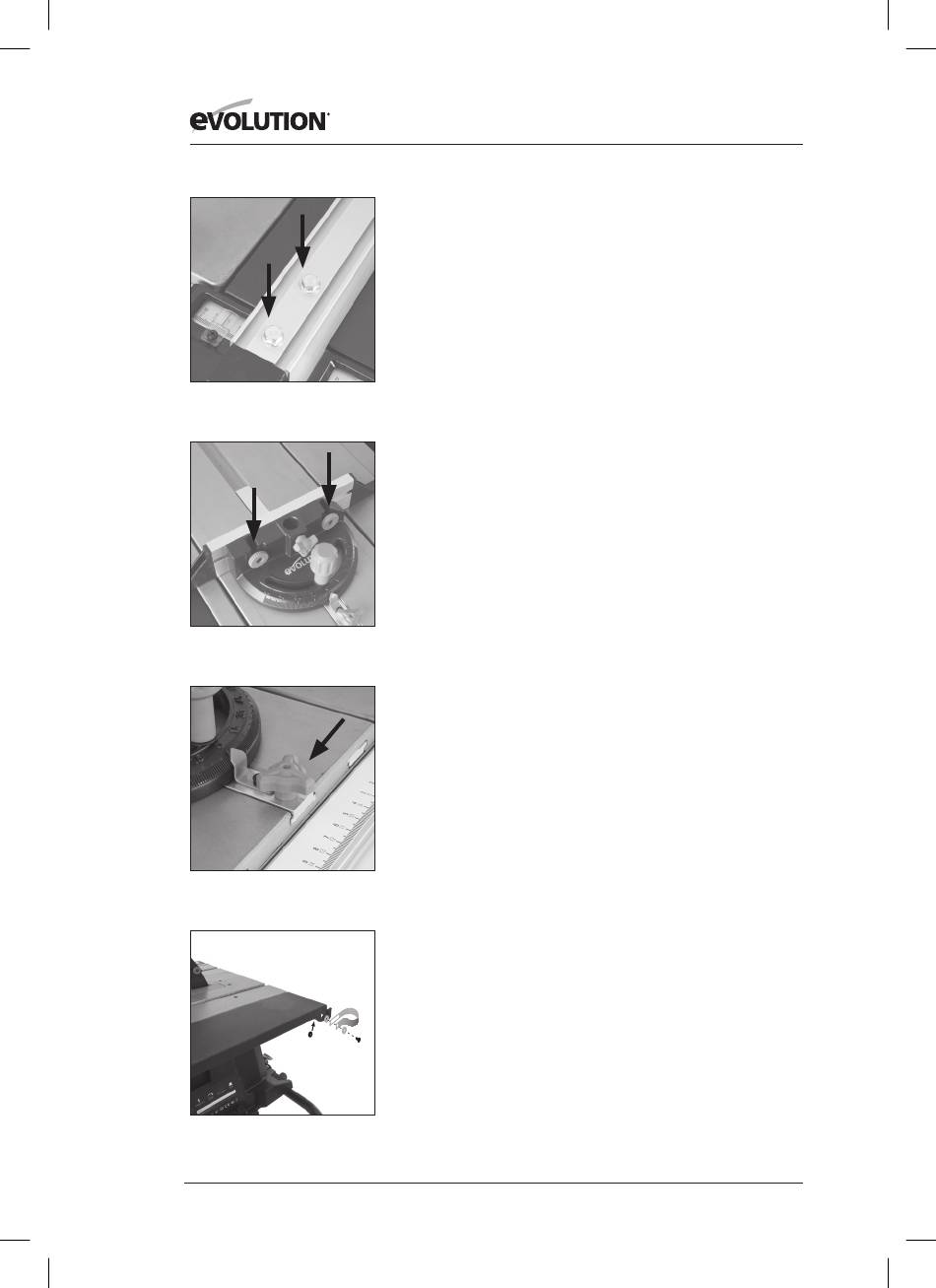

Fig. 21
Fig. 22
Fig. 23
Fig. 24
KONTROLL/JUSTERING AV KLYVANHÅLL
När klyvanhållet har fästs i maskinen ska klyvanhållet kontrolleras för att
garantera att det ligger parallellt med bladet.
• Höj bladet till det högsta läget.
• Låt en rak kant eller liknande vila mot bladet.
• För upp klyvanhållet till den raka kanten och
kontrollera att de är parallella.
• Om justering krävs, få åtkomst till de två insexskruvarna som
finns på klyvanhållet (Fig. 21).
• Lossa dessa skruvar en aning med en lämplig skiftnyckel och
justera staketet.
• Spänn och kontrollera klyvanhållet på nytt när korrekt justering
har uppnåtts.
• Sänk bladet.
GERINGSMÄTAREN
Geringsmätaren som är märkt 10 har en justerbar frontplatta och
avsättning för en nedhållningsklämma märkt 11.
• Sätt in nedhållningsklämman i uttaget i geringsmätaren och
skruva åt låsskruven.
• Fäst frontplattan till geringsmätaren.
• Skjut fästskruvarna genom de två (2) hålen i
geringsmätarens vertikala framsida och säkra på plats med
tummuttrarna (Fig. 22).
• Geringsmätaren finns vanligtvis på vänster sida av bordet och
används i ett omvänt T-spår på bordsskivan.
• Geringsmätaren kan låsas på glidsläden genom att man skruvar
in låsskruven i hålet som finns på glidslädens framkant (Fig 23).
DAMMUTSUG
• Fäst ena änden av slangen till bladskyddet.
• Fäst dammutsugningsslangens klämma i baksidan av
sidbordsförlängningen på höger sida med hjälp av fästena som
är märkta
F, H och M (Fig. 24).
• Dra slangen genom klämman till porten på baksidan av
maskinen.
TRANSPORTERA DIN BORDSSÅG
VARNING: Se till att denna process endast utförs när maskinen är
bortkopplad från elförsörjningen.
• Se till att maskinen är bortkopplad från strömförsörjningen och att
elkabeln är förvarad på säkert vis i maskinen.
• Frigör låsstiftet.
• Ta tag i transporthandtaget (Fig. 25).
• Lyft långsamt och försiktigt handtaget, låt maskinen upprätthålla
balans och stabilitet.
• Rulla maskinen till sin nya plats.
