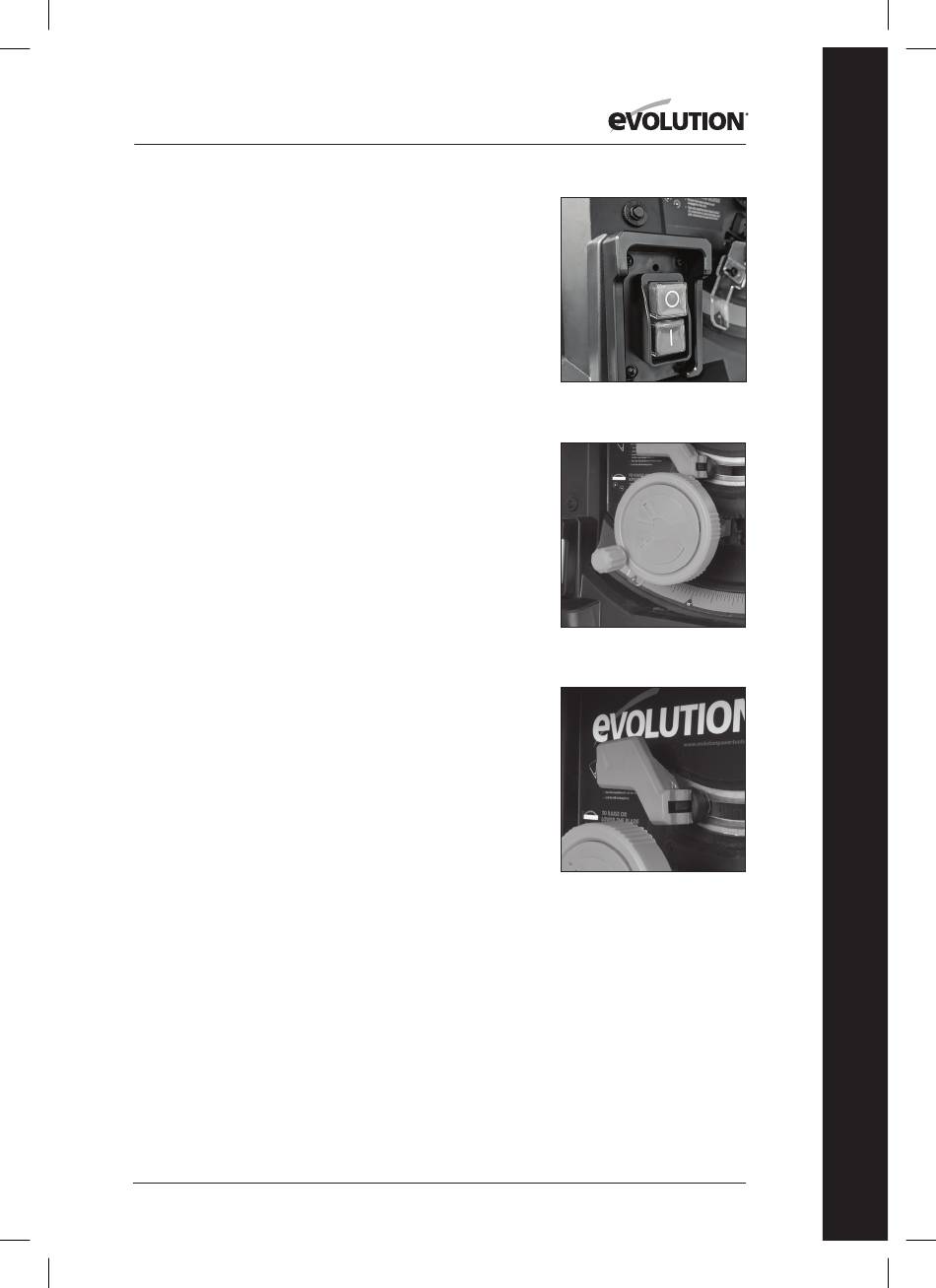

all'arresto del motore. In tal caso, premere il pulsante di
sovraccarico che si trova al di sopra del pulsante on/off per
ripristinare l'utensile. (Fig. 26)
ATTENZIONE: Non avviare mai l'utensile senza prima aver
condotto le dovute verifiche e procedure di sicurezza.
INNALZAMENTO/ABBASSAMENTO DELLA LAMA
ATTENZIONE: Eseguire regolazioni esclusivamente a utensile
spento (OFF) e lama ferma.
Avvertenza: Il presente utensile è dotato di un volantino
a doppia funzione. Nella sua posizione "normale" (aperta),
il volantino opera per alzare o abbassare la lama. Quando
il volantino è spinto contro la sua molla di contrasto, esso
si aggancia alla cremagliera a denti incurvati innestata nel
corpo principale dell'utensile. Tale configurazione consente
al volantino di fungere da regolatore degli angoli di smusso/
bisello della lama.
Per alzare o abbassare la lama:
• Assicurarsi che il volantino sia nella propria posizione
"normale".
• Girare in senso antiorario per abbassare la lama (Fig. 27).
• Girare in senso orario per sollevare la lama.
INCLINAZIONE DELLA LAMA
La lama può essere inclinata fino a 45° a sinistra.
• Allentare il meccanismo di blocco inclinazione azionando
(aprendo) la leva di blocco inclinazione (Fig. 28).
• Spingere il volantino contro la sua molla di contrasto
fin quando non si sarà agganciato alla cremagliera di
inclinazione.
• Utilizzare il volantino per impostare l'angolo richiesto.
Dietro il volantino è reperibile un goniometro angolare per
facilitare l'impostazione.
• Azionare (chiudere) la leva di blocco inclinazione una volta
raggiunto l'angolo desiderato.
• Consentire al volantino di ritornare nella propria posizione
"normale".
LA BATTUTA LONGITUDINALE
Il presente utensile è dotato di una battuta longitudinale a due
pezzi. Raccomandiamo di utilizzare la battuta longitudinale di
norma in combinazione con la sua piastra regolabile.
La battuta longitudinale dovrebbe di solito essere posizionata
sul lato destro della lama. Essa si blocca in posizione agendo
sulla leva di blocco. Spingere verso il basso per bloccare, tirare
verso l'alto per sbloccare.
Inoltre, è possibile regolare in avanti e indietro la piastra della
battuta longitudinale. Allentare i dadi manuali e far scorrere
Fig. 26
Fig. 27
Fig. 28
