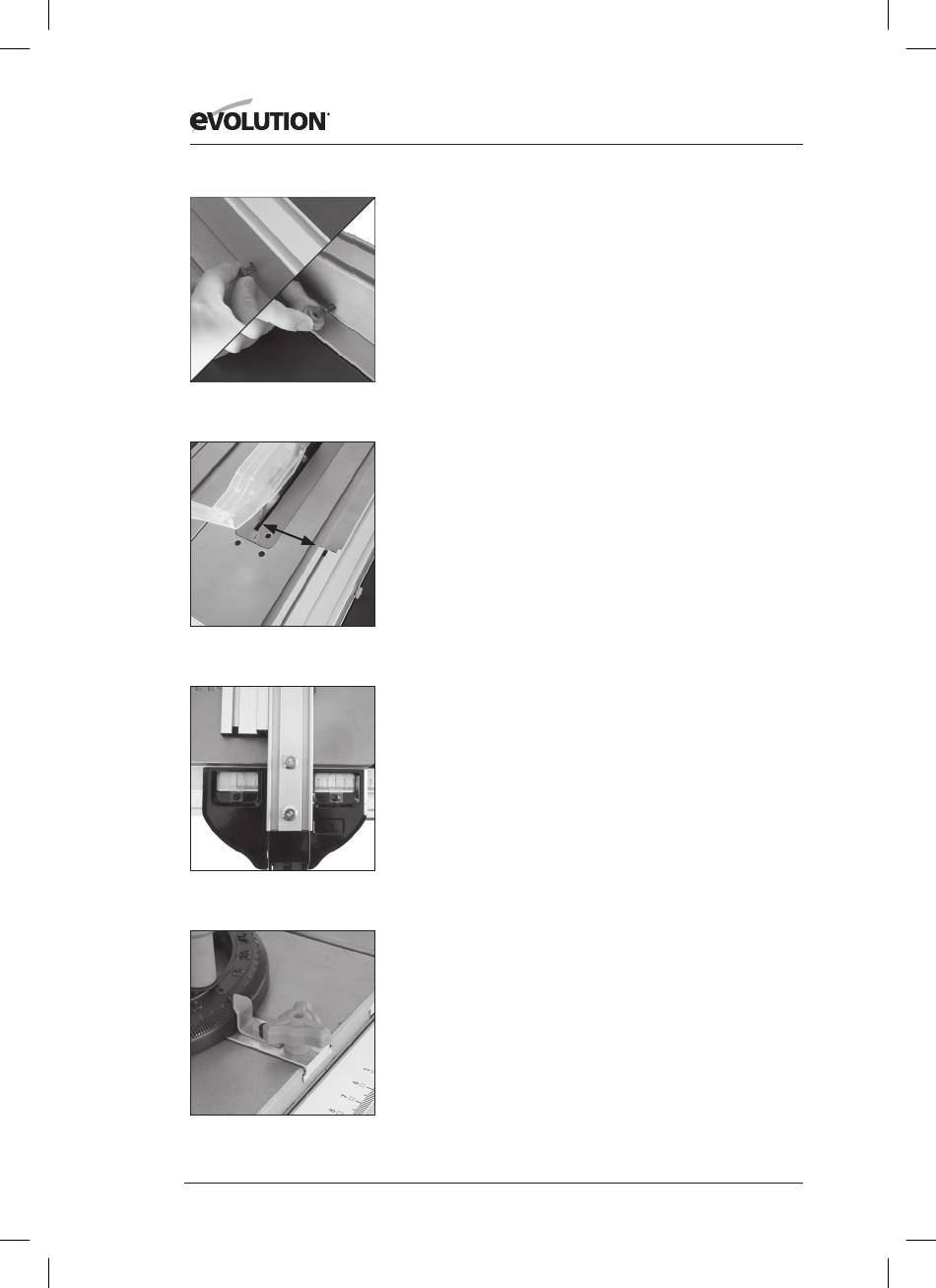

Fig. 29
Fig. 30
Fig. 31
Fig. 32
KLYVANHÅLLET
Den här maskinen har ett klyvanhåll i två delar. Vi rekommenderar
att klyvanhållet används tillsammans med sin justerbara frontplatta.
Klyvanhållet ska vanligtvis placeras till höger om bladet. Det låses
på plats med låsspaken. Tryck ner för att låsa, och dra upp för att
låsa upp.
Framåt- och bakåtjusteringar av klyvanhållets frontplatta är möjliga.
Lossa fingermuttrarna och skjut klyvanhållets frontplatta till önskat
läge. Spänn vingmuttrarnaordentligt (Fig. 29).
Vi rekommenderar att du justerar och placerar baksidan av
klyvanhållet i nivå med sågbladets framsida (Fig. 30).
SKALA MED DUBBEL AVLÄSNING
Maskinen har en skala med dubbel avläsning som visar distansen
från bladet till klyvanhållet genom ett visningsfönster. Detta kan
användas för att hjälpa till vid inställning av sågdistansen från
bladet till klyvanhållet. Med klyvanhållets frontplatta fäst, använd
den svarta skalan för att ställa in distansen för klyvanhållet. Om
du behöver använda klyvanhållet utan frontplattan, använd den
orangefärgade skalan.
Anmärkning: När klyvanhållet på vänster sida av bladet används,
kan skalorna läsas av i det vänstra visningsfönstret. När klyvanhållet
på höger sida av bladet används, kan skalorna läsas av i det högra
visningsfönstret (Fig. 31). Skalan ska ses som en användbar guide.
Den är inte ett substitut för precis och korrekt märkning.
GERINGSMÄTAREN
Geringsmätaren kan användas på båda sidorna av bordet och
fungerar i de inverterade T-spår som finns i glidsläden och på
bordsskivan (höger sida).
Vrid det vertikala handtaget moturs för att låsa upp geringsmätaren
och justera till den önskade geringsvinkeln. Vrid handtaget medurs
för att låsa geringsmätaren i önskad vinkel.
Geringsmätaren kan låsas fast på glidsläden genom att man spänner
geringsmätarens låsskruv (Fig. 32).
