PIANO DEL BANCO MULTIFUNZIONE
La presente sega da banco è dotata di un piano del banco
versatile e adattabile. Le varie regolazioni possibili sono
state pensate per implementare l'efficienza e la sicurezza
dell'operatore.
ESTENSIONI DEL BANCO DA LAVORO
Il piano del banco può essere esteso sui lati sinistro e destro,
creando un supporto supplementare utile al sostegno dei
pezzi da lavorare e pannelli di larghe e lunghe dimensioni
ecc. Le due estensioni del banco possono essere aperte
simultaneamente, o una alla volta, come più conveniente per
le procedure da effettuare.
Per estendere il banco sul lato destro:
• Alzare la leva di blocco della battuta longitudinale e
assicurarsi che essa sia libera di muoversi.
• In alternativa, potrebbe essere comodo rimuovere
temporaneamente la battuta dall'utensile.
• Sollevare la leva di blocco dell'estensione del banco che si
trova sulla destra sotto di esso. (Fig. 34).
• Allungare l'estensione per fornire il supporto necessario al
pezzo da lavorare.
• Spingere verso il basso la leva di bloccaggio per fissare il
banco nella posizione richiesta.
• Reinstallare e/o regolare la battuta longitudinale come
necessario.
• Quando la procedura di taglio è stata portata a termine,
riconfigurare il banco nella sua impostazione originale.
Per estendere il banco sul lato destro:
• Allentare le due viti di bloccaggio (una sul lato anteriore e
l'altra su quello posteriore dell'utensile) sotto il lato destro
del banco utensile (Fig. 35).
• Dispiegare le estensioni del banco.
• Serrare le viti di bloccaggio.
• Quando la procedura di taglio è stata portata a termine,
riconfigurare il banco nella sua impostazione originale.
CARRELLO A SCORRIMENTO
Il presente utensile è dotato di un carrello a scorrimento (Fig.
36) sul lato sinistro della lama. Tale componente può essere
particolarmente utile quando si eseguono tagli trasversali
su materiali a sezione ridotta, come scatole metalliche o su
sporgenze.
Tali materiali possono essere fissati al carrello a scorrimento
tramite il goniometro a bisello e il suo morsetto. In tal modo
il controllo da parte dell'operatore e la sua sicurezza sono
ancora maggiori.
Il sistema del carrello a scorrimento può essere molto utile (in
combinazione con il goniometro a bisello bloccato) anche in
caso di tagli trasversali ripetitivi.

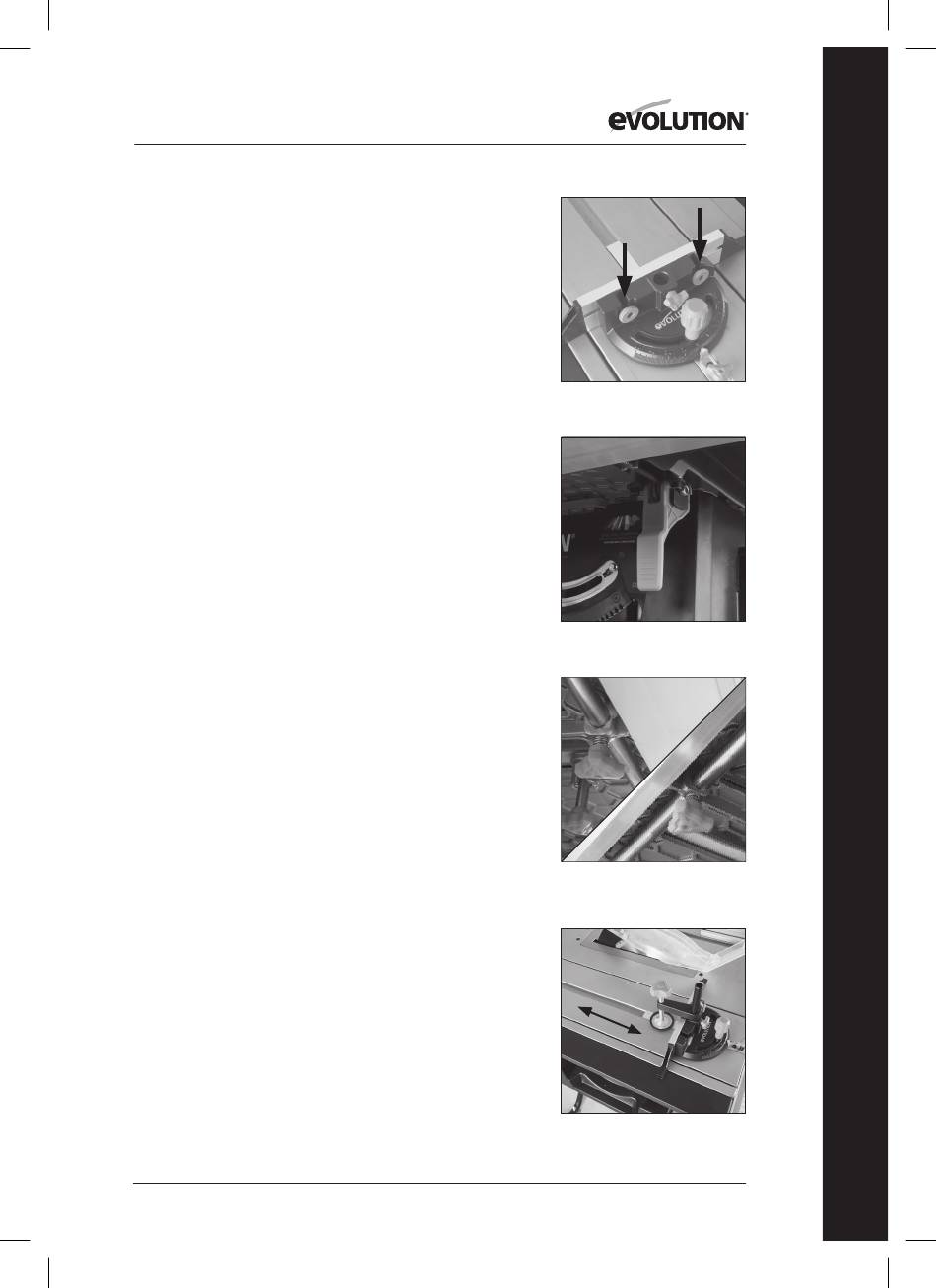

Fig. 33
Fig. 34
Fig. 35
Fig. 36
