Evolution RAGE5-S METRIC Originalbetriebsanleitung Seite 122

1.
2.
Fig. 14
Fig. 15
10 mm
3 - 5mm
Fig. 16
Fig. 17
ATTENZIONE: Assicurarsi che la presente procedura sia
condotta esclusivamente a utensile scollegato dalla fonte di
alimentazione.

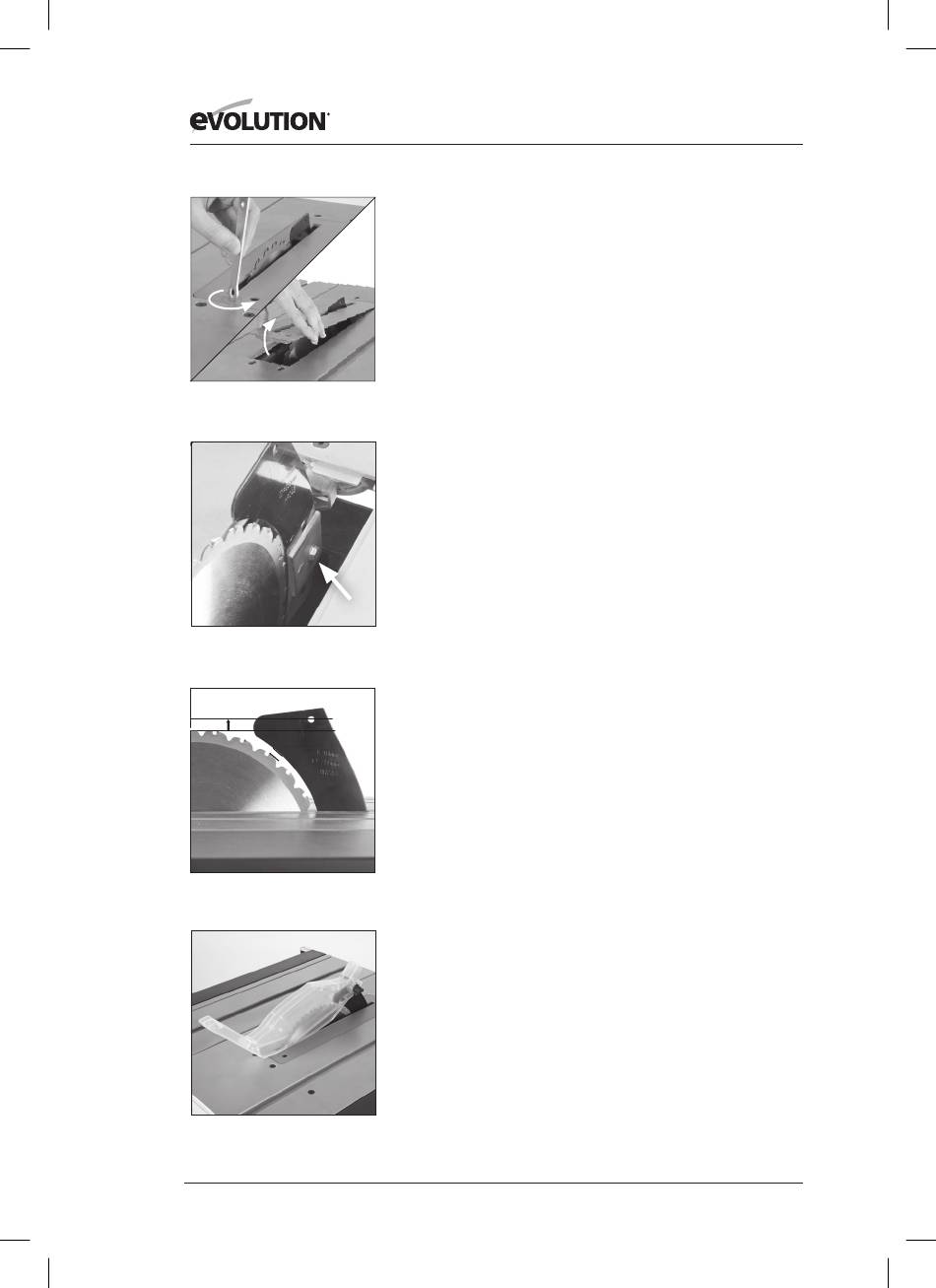

• Rimuovere la piastra di accesso al banco girando la vite
di bloccaggio di ¼ di giro. Sollevare la piastra di accesso
dall'utensile (Fig. 14). Conservare attentamente questi
componenti per la successiva reinstallazione.
• Sollevare la lama nella sua posizione più elevata - Vedere a
pagina 21 la sezione "INNALZAMENTO/ABBASSAMENTO
DELLA LAMA".
• Allentare il bullone di fissaggio della lama guida separatrice di
alcuni giri e sollevarla nella sua posizione massima (Fig. 15).
• Far scorrere la lama guida (che per praticità è incanalata) tra
la piastra di bloccaggio e il blocco di montaggio (Fig. 15).
Accertarsi che i ganci estensibili dei blocchi di montaggio si
aggancino con l'apertura sulla lama guida.
• Regolare la lama guida in modo tale che si trovi tra i 3 e i 5
mm dalla lama della sega. Il foro di montaggio del coprilama
sulla lama guida deve essere almeno 10 mm più alto rispetto
alla punta dei denti della lama. (Fig. 16).
• Quando si raggiunge il corretto allineamento, serrare il
bullone di blocco.
• Verificare che la lama della sega ruoti liberamente e che i
denti siano a 3 - 5 mm dalla lama guida.
• Reinstallare la piastra di accesso al banco.
IL COPRILAMA
Il coprilama etichettato come 9 deve essere collegato alla lama
guida separatrice.
Avvertenza: L'utensile non deve mai essere utilizzato con il
coprilama non operativo.
ATTENZIONE: L'utensile deve essere scollegato dalla fonte di
alimentazione durante l'installazione del coprilama.
Per collegare il coprilama
• Sollevare la lama nella sua posizione massima per scoprire
del tutto la lama guida separatrice.
• Il perno di bloccaggio del coprilama deve passare
attraverso il foro presente sulla lama guida, e la rondella e
il dado di bloccaggio inseriti su un lato. Il coprilama deve
muoversi liberamente verso il basso e verso l'alto, pertanto
non serrare eccessivamente tale dado (Fig. 17).
• Verificare il funzionamento del coprilama. Accertarsi che
funzioni correttamente e che copra la corona della lama.
• Abbassare leggermente la lama e verificare nuovamente
122
