• Verificați dacă discul fierăstrăului se rotește liber și dacă dinții se
află la o distanță de 3 - 5 mm față de cuțitul de despicare.
• Montați din nou placa de acces la masă.
SCUTUL DISCULUI
Scutul superior al discului etichetat 9 trebuie să fie montat pe cuțitul
de despicare al uneltei.
Notă: Unealta nu trebuie utilizată niciodată fără această protecție în
poziția de funcționare.
AVERTISMENT: Unealta trebuie să fie deconectată de la sursa de
alimentare atunci când se instalează scutul discului.
Pentru a atașa scutul discului
• Ridicați discul la înălțimea maximă pentru a descoperi complet
cuțitul de despicare al uneltei.
• Știftul de poziționare a protecției trebuie să fie poziționat prin
orificiul din cuțitul de despicare, iar șaiba și piulița de blocare
trebuie montate pe o parte. Scutul discului trebuie să se
deplaseze în sus și în jos cu ușurință și fără probleme, așa că nu
strângeți prea tare această piuliță (Fig. 17).
• Verificați funcționarea scutului discului. Asigurați-vă că
funcționează eficient și că acoperă coroana discului.
• Coborâți puțin discul și verificați din nou dacă protecția
funcționează.
• După ce v-ați asigurat că scutul discului funcționează pe toată
raza de ajustare a înălțimii discului, verificați dacă funcționează la
fel de bine și cu discul reglat la un unghi înclinat (Fig. 18).
• Asigurați-vă că scutul discului este în contact cu blatul mesei
atunci când discul este complet coborât.
PROTECȚIA LA DESPICARE
Această unealtă are o protecție la despicare cu două (2) piese.
Plăcuța frontală a protecției la despicare etichetată 14 trebuie
atașată la protecția la despicare etichetată 13 cu ajutorul
elementelor de fixare E și G.
• Introduceți șuruburile L prin orificiile de pe partea stângă a
protecției la despicare și strângeți ușor piulița G de pe pe partea
dreaptă.
• Glisați plăcuța frontală a protecției la despicare pe protecția la
despicare peste capetele șuruburilor (Fig. 19).
• Strângeți cele două piulițe.
Pentru a atașa protecția la despicare:
• Agățați partea din spate a protecției la despicare peste șina din
spate a protecției la despicare.
• Cu mânerul în poziția superioară, poziționați partea din față a
protecției la despicare peste șina din față a acesteia.
• Împingeți mânerul în jos pentru a bloca protecția la despicare pe
poziție (Fig. 20).

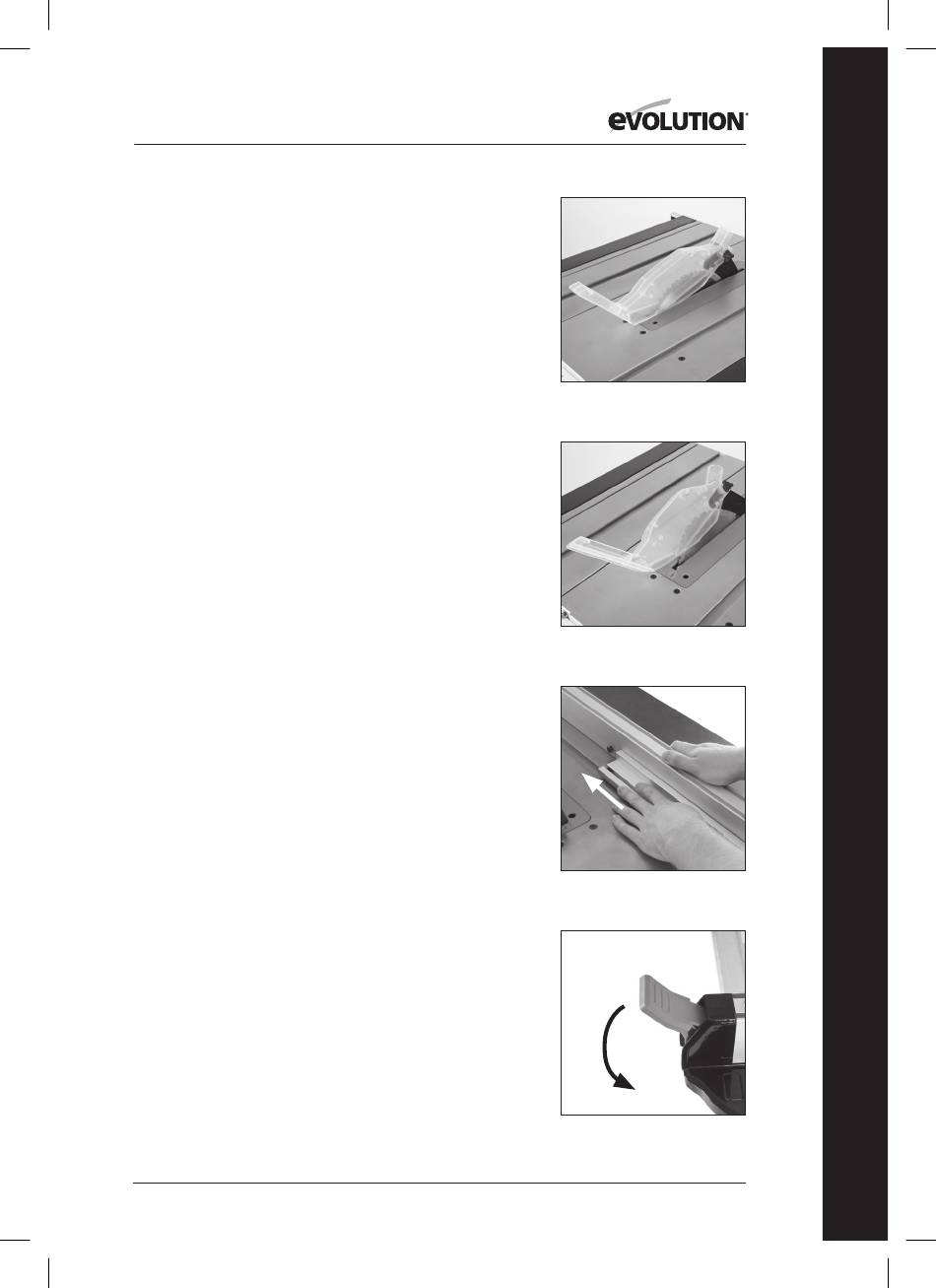

Fig. 17
Fig. 18
Fig. 19
Fig. 20
