Evolution RAGE5-S METRIC Originalbetriebsanleitung Seite 206

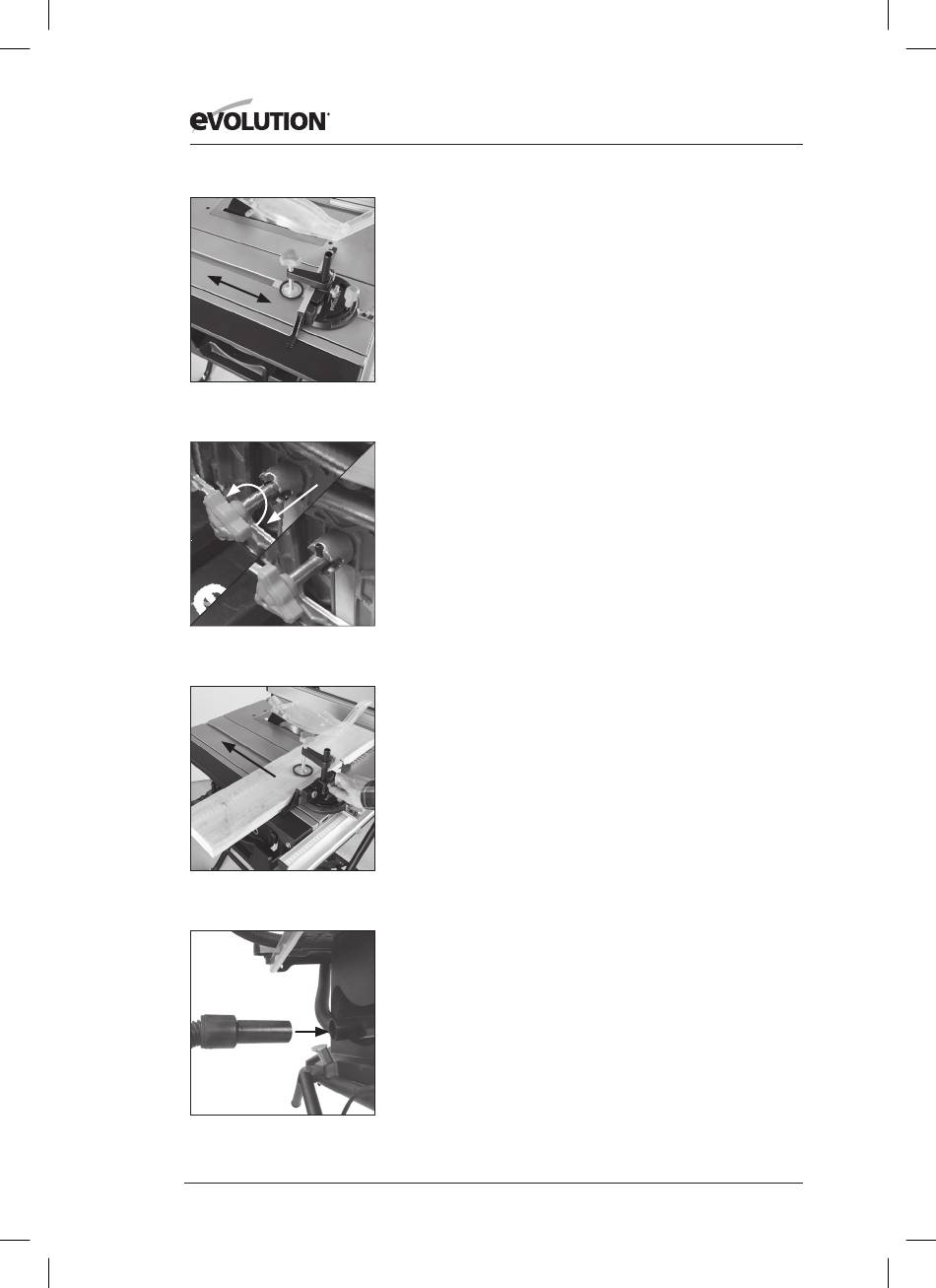

Fig. 36
A
B
C
Fig. 37
Fig. 38
Fig. 39
GLIDSLÄDE
Den här maskinen har en glidsläde (Fig. 36) på vänster sida
av bladet. Detta kan vara speciellt användbart vid tvärgående
sågning av smala sektioner material som metallboxsektioner eller
extruderingar osv.
Sådant material kan klämmas fast på glidsläden med den säkrade
geringsmätaren och dess nedhållningsklämma. Operatörskontroll
och säkerhet förbättras därmed.
Glidslädessystemet kan också vara användbart (när det används
tillsammans med geringsmätaren) för upprepad tvärgående
sågning.
FÖR ATT ANVÄNDA GLIDSLÄDEN
VARNING: Maskinen måste vara avstängd, bladet stationärt och
täckplattan i stängt (säkert) läge när justeringar och liknande görs
på maskinen eller arbetsstycket.
Lås fast geringsmätaren på glidsläden genom att skruva på
låsskruven på lokaliseringhålet som finns på slädens framkant (Fig.
32).
Justera geringsmätarens frontplatta för att säkerställa att det
passerar bladet och bladskyddet när det tar sig igenom båda vid ett
snitt.
Lås upp stiftet under glidsläden genom att dra ut knappen (Fig. 37
A) och vrida den 90˚ (Fig. 37 B), låt den vila i sin olåsta position (Fig.
37 C). Använd geringsmätaren som ett handtag, och tryck försiktigt
släden bakåt för att göra ett snitt (Fig. 38).
För att låsa glidsläden på nytt, gör upplåsningsinstruktionerna i
omvänd ordning.
GRUNDLÄGGANDE BORDSSÅGSARBETE
VARNING: Försök aldrig att såga på fri hand med den här maskinen.
Använd alltid lämplig guide eller staket för att minimera risken för
bladbindning och bakkast.
Vi rekommenderar att sågbladet sticker ut genom materialet som
ska sågas med ungefär 3 mm. Justera bladets höjd enligt tidigare
instruktioner. Den här maskinen är inte lämplig för att såga sektioner
eller stoppräfflor.
En dammsugare eller dammutsugningsutrustning kan anslutas till
utstugningsporten som finns på maskinens baksida vid behov(Fig.
39).
