Evolution RAGE5-S METRIC Originalbetriebsanleitung Seite 150

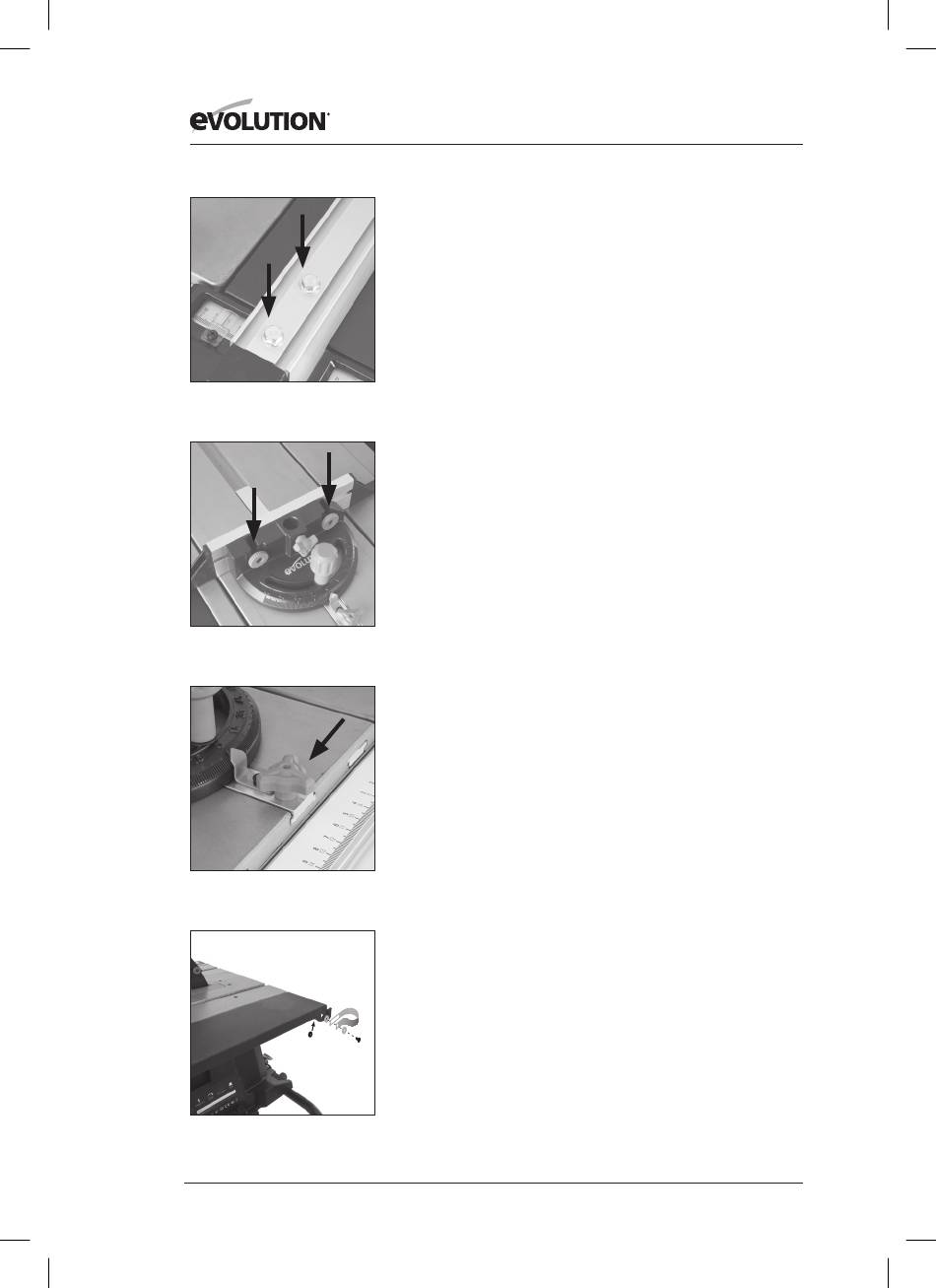

Rys. 21
Rys. 22
Rys. 23
Rys. 24
KONTROLA/REGULACJA OGRANICZNIKA
RÓWNOLEGŁEGO
Po zamontowaniu ogranicznika równoległego na urządzeniu należy
sprawdzić, czy jest on umieszczony równolegle do tarczy.
• Należy maksymalnie unieść tarczę.
• Należy oprzeć poziomicę lub podobny przyrząd o tarczę.
• Należy przysunąć ogranicznik do poziomicy i sprawdzić
równoległość.
• Jeśli konieczna jest regulacja, uzyskaj dostęp do dwóch śrub
z łbem sześciokątnym znajdujących się na ograniczniku
równoległym (Rys. 21).
• Należy poluzować te śruby za pomocą odpowiedniego
klucza, a następnie wyregulować ogranicznik.
• Należy dokręcić i sprawdzić ogranicznik po osiągnięciu
prawidłowego wyrównania.
• Należy obniżyć tarczę.
WSKAŹNIK UKOSU
Wskaźnik ukosu oznaczony 10 jest wyposażony w regulowany
panel przedni oraz miejsce na zacisk przytrzymujący oznaczony
11.
• Włóż zacisk przytrzymujący do gniazda w głównej części
wskaźnika ukosu i dokręć śrubę blokującą.
• Przymocuj panel przedni wskaźnika ukosu.
• Wsuń śruby mocujące poprzez dwa (2) otwory znajdujące się
w panelu pionowym wskaźnika ukosu. Zamocuj w miejscu
dwiema nakrętkami motylkowymi (Rys. 22).
• Wskaźnik ukosu jest zwykle używany po lewej stronie stołu i
przebiega w odwróconej szczelinie T w blacie stołu.
• Wskaźnik ukosu można zablokować na wózku przesuwnym,
wkręcając śrubę blokującą w otwór znajdujący się na
przedniej krawędzi wózka przesuwnego (Rys. 23).
USUWANIE PYŁU
• Przymocuj jeden koniec węża do osłony tarczy.
• Zamocuj zaczep węża do odsysania pyłu do części tylnej
elementu przedłużającego stół po prawej stronie za pomocą
mocowań oznaczonych
F, H i M (Rys. 24).
• Przeprowadź wąż przez zacisk do portu z tyłu maszyny.
TRANSPORT PILARKI STOŁOWEJ
OSTRZEŻENIE: Upewnij się, że urządzenie zostało odłączone
od zasilania.
• Upewnij się, że urządzenie jest odłączone od zasilania
sieciowego i że przewód zasilający jest bezpiecznie schowany na
urządzeniu.
• Zwolnij bolec blokujący.
• Chwyć za uchwyt transportowy (Rys. 25).
• Ostrożnie i powoli podnieś uchwyt, aby utrzymać
równowagę i stabilność maszyny.
• Przewieź maszynę w nowe miejsce.
UŻYTKOWANIE
UKŁAD STEROWANIA
